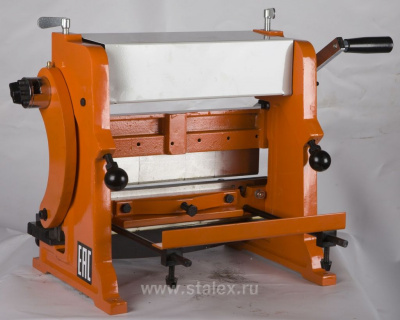

Комбинированный листогиб Stalex 3-in-1/305x1
Артикул:
371001
1 397 BYN
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой положениями ст. 405 Гражданского кодекса Республики Беларусь.
Описание
Комбинирование функций резки, гибки и проката (вальцевания).
Идеальная комбинация для обработки листового металла толщиной до 1,0 мм.

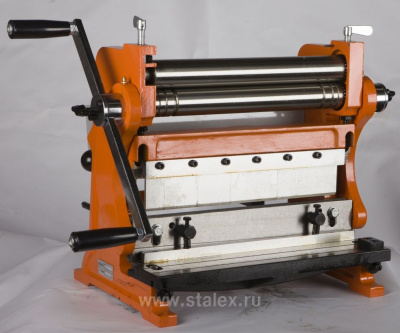

Вальцы имеют трёхваловую конструкцию, верхний вал консольно отводится в сторону для быстрого съёма обечайки.
Точно полированные вальцы из углеродистой стали.
На вальцах станка расположены желоба для гибки арматуры.
На станке установлен откидной защитный кожух для предотвращения попадания в вальцы посторонних предметов во время выполнения другой операции.
Гибка на максимальный угол 90°.
Гибка происходит по типу гибки на прессе – гибочными штампами (пуансон х матрица).
Съемные сегменты пуансона позволяют производить отбортовку поддонов и коробов.
Гильотина станка идеально режет металл до 1.0 мм.
Задняя часть станка имеет ограничитель подачи листа, для резки листа на заданный размер.

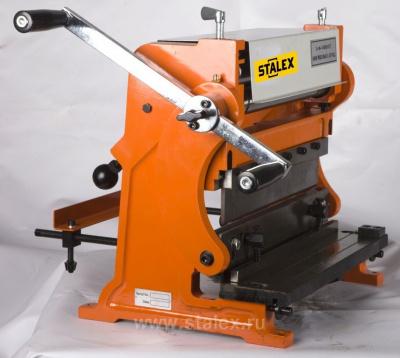

Для снижения усилия оператора во время работы станок оснащен удобными рукоятями большой длины с противоскользящими наконечниками.
Возможность работы с правой и левой стороны станка (ручка вращения перестанавливается по желанию).
Особенности:
• Комбинирование функций резки, гибки и проката
• Максимальная толщина обрабатываемого металла 1,0 мм
• Жесткая стальная конструкция
• Комплект гибочных штампов
• Гибка на максимальный угол 90°
• Площадка-основание для размещения и прижима листа перед резкой
• Отшлифованные ножи для резки
• Регулируемый ограничитель подачи листа
Идеальная комбинация для обработки листового металла толщиной до 1,0 мм.
Вальцы имеют трёхваловую конструкцию, верхний вал консольно отводится в сторону для быстрого съёма обечайки.
Точно полированные вальцы из углеродистой стали.
На вальцах станка расположены желоба для гибки арматуры.
На станке установлен откидной защитный кожух для предотвращения попадания в вальцы посторонних предметов во время выполнения другой операции.
Гибка на максимальный угол 90°.
Гибка происходит по типу гибки на прессе – гибочными штампами (пуансон х матрица).
Съемные сегменты пуансона позволяют производить отбортовку поддонов и коробов.
Гильотина станка идеально режет металл до 1.0 мм.
Задняя часть станка имеет ограничитель подачи листа, для резки листа на заданный размер.
Для снижения усилия оператора во время работы станок оснащен удобными рукоятями большой длины с противоскользящими наконечниками.
Возможность работы с правой и левой стороны станка (ручка вращения перестанавливается по желанию).
Особенности:
• Комбинирование функций резки, гибки и проката
• Максимальная толщина обрабатываемого металла 1,0 мм
• Жесткая стальная конструкция
• Комплект гибочных штампов
• Гибка на максимальный угол 90°
• Площадка-основание для размещения и прижима листа перед резкой
• Отшлифованные ножи для резки
• Регулируемый ограничитель подачи листа
|
|
|
|

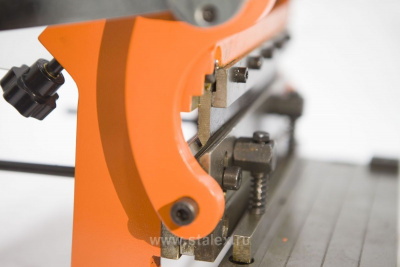

Stalex 3-in-1/305 Матрица 353 мм (сплошная) Пуансон 305 мм, (5 сегментов – 26/51/51/77/100 мм) Макс. открытие Матрицы/Пуансона ≈ 7 мм (+5 мм вход пуансона в матрицу) |
|
|
|
Высота сегментов – 45 мм, глубина матрицы (входа пуансона в матрицу) – 5 мм |
|
|
|
| Система регулировки антипрогиба матрицы исключающая прогиб | |
|
|

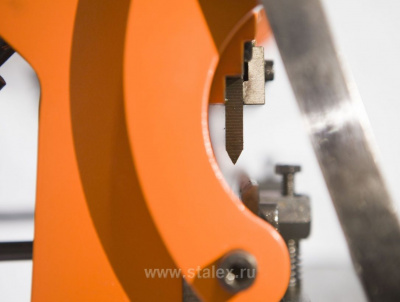

Отшлифованные ножи для резки (поворотные для удвоенного срока службы / размер нижнего и верхнего ножа одинаковые - 20х8,5х355 мм) Просвет гильотинных ножей – от 3 мм до 10 мм (левая часть 10мм, правая часть 2 – 3 мм) |
|
|
|
| Прижим листа для гильотины | |
|
|
|
|
Рабочий стол для гильотины + направляющая для листа для резки под углом 90°. Размер рабочего стола (для гильотины) – 365х87 мм / глубина 87 мм, с учётом размера нижнего ножа 20х8,5х355 мм) |
|
|
|
Регулируемый ограничитель подачи листа – 300 мм резка/240 мм гибка
|
|
|
|
|
Две маслёнки смазывающие эксцентриковый механизм вращения (кривошип) Кривошипы подлежат смазке смазочным шприцем по мере необходимости Не следует вводить слишком большое количество смазки На поверхности скольжения верхнего рычага следует нанести тонкий слой масла. |
|
|
|
|
|
Ручки подъёма заднего вала Диаметр валов – 36 мм |
|
|
|
|
|
Ручки фиксации верхнего вала Верхний вал прижимается/регулируется для регулировки толщины металла |
|
|
|
Канавки для прокатки прутка и формирования колец: Ø до 3 мм / до 4 мм / до 4,5÷5 |
Характеристики
|
Тип привода
|
ручной |
|
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
1 |
|
Макс. ширина листа, мм
|
305 |
|
Управление
|
ручное |
|
Виды операций
|
конич. вальцовка, подгибка кромок, профильная гибка, цилиндр. вальцовка |
|
Макс. угол загиба, град
|
90 |
|
Диаметры валков, мм
|
39 |
|
Габаритные размеры, мм
|
490х330х420 |
|
Масса, кг
|
43 |
