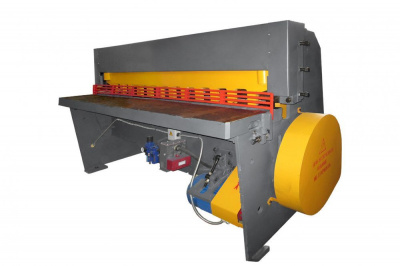

Пневматическая гильотина ПСМ НД3316

Станина ножниц цельносварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.

Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.

Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.

Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.

Механизм реза состоит из прижимной и ножевой балок. Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.

Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.

Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.

Для резки тонкого листа на ножницах предусмотрен поддерживатель.

Для защиты рук оператора в зоне реза служит защитная решетка, сблокированная с пусковым устройством ножниц.

Режим работы:

1. автоматический
2. наладочный
3. одиночные ходы
4. ручной проворот

Управление кнопочное или педальное.

Система смазки централизованная и позволяет эксплуатацию в условиях низких температур.

Крепление инструмента гильотинных ножниц НД3316Г

Крепление инструмента гильотинных ножниц НД3316г

Крепление инструмента гильотинных ножниц НД3316г

Расположение составных частей гильотинных ножниц НД3316Г

Расположение органов управления гильотинными ножницами НД-3316г

Перечень органов управления гильотинными ножницами НД-3316г

1. Переключатель управления
2. Переключатель режимов работы
3. Педаль электрическая управления ножницами
4. Болт регулировки стола
5. Маховичок перемещения заднего упора
6. Вводной выключатель
7. Кнопка „Общий стоп"
8. Кнопка „Пуск" муфты
9. Кнопка „Пуск" электродвигателя
10. Выключатель освещения линии реза
11. Кнопка „Стоп непрерывных ходов"

Кинематическая схема гильотинных ножниц НД3316г

водится через окна в столе.

Регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола 4 с помощью болтов 17. и гаек 18, расположенных с обеих сторон стола. Болты 14 перед регулированием зазора необходимо отпустить, а после окончания - затянуть.

Направляющие 5 стоек вместе с прикрепленными к ним накладками 6 наклонены к плоскости стола под углом 87°.

Установка ножа по высоте при переточке и замене ножей производится подгонкой планки 13.

В столе имеются паз для крепления бокового упора и пазы для пальцев рук оператора, облегчающие манипуляции с листом.

В сборочную единицу „Станина" входит также эксцентриковый вал 3 с насаженными на нем эксцентриками 16 и шатунами 15. С помощью осей 11 шатуны соединяются с ножевой балкой.

На внутренних сторонах стоек 1 и 19 на осях 8 установлены рычаги 9, соединенные с одной стороны серьгами 10 с ножевой балкой, с другой стороны — с уравновешивателями.

Привод ножниц

Привод ножниц (рис. 13, 14) осуществляется от электродвигателя 2, установленного на качающейся плите 1, через клиноременную передачу 3 на маховик 4.

Маховик ножниц НД3314Г, НД3316Г установлен на промежуточном валу с внутренней стороны правой стойки, маховик ножниц НД3318Г — на червячном валу редуктора, установленного на правой стойке ножниц.

Маховик с помощью пальцев связан с ведущими дисками муфты-тормоза.

Приводной вал и червячный редуктор с муфтой-тормозом гильотинных ножниц НД3316г

Приводной вал и червячный редуктор с муфтой-тормозом ножниц НД3316г

Ножевая балка. Прижимная балка гильотинных ножниц НД3316Г

Приводной вал и червячный редуктор с муфтой-тормозом ножниц НД3316Г

Ножевая балка

Ножевая балка (рис. 17) представляет собой жесткую конструкцию сварного типа, состоящую из вертикального 8, горизонтального 5 и наклонного 6 листов. С проушиной 7, приваренной к листу 8, соединяется шатун станины, благодаря чему балка совершает возвратно-поступательные движения. Движение балки происходит в направляющих под углом 3° к вертикальной плоскости. На ножевой балке в нижней части имеется паз, в котором крепятся ножи 2 и 4 (только для ножниц НД3314Г)..

В ножевой балке имеются два выступа 1 и 3, с помощью которых при возврате в верхнее исходное положение ножевая балка приподнимает прижимную балку (см. рис. 18).

Прижимная балка

В ножницах НД3314Г, НД3316Г и НД3318Г применяется унифицированная прижимная балка (рис. 18).

Прижим листа осуществляется балкой 7 с выступами. Балка 7 скользит в пазах, образованных направляющими 3, 19 и планками 2 и 20. Ножевая балка скользит в пазах, образованных накладками 4, 5, 6, 13, 18 и планкой 17.

Крепление направляющих 3 и 19 к станине осуществляется через проставки 8 и 14.

Зазор в направляющих ножевой балки регулируется подгонкой компенсационных прокладок 1 и 16.

Боковой зазор в направляющих ножевой балки регулируется перемещением планки 17 винтами 15.

Прижимная балка 7 взаимодействует с ножевой балкой. Высота прижимной балки над столом в верхнем положении регулируется винтами 11, которые упираются в выступы 12 ножевой балки.

При совершении рабочего хода одновременно опускаются ножевая и прижимная балки. Прижим листа осуществляется за счет силы сжатых пружин 10 и собственного веса балки 7. Сила сжатия пружин регулируется винтами 9.

Уравновешиватели

На внутренних сторонах обеих стоек станины установлены уравновешиватели (рис. 19). Штоки 1 уравновешивателей с помощью осей 4 связаны с рычагами станины (см. рис. 11, 12). При ходе ножевой балки вниз шток 1 поднимается вверх и снимает пружину 2, которая опирается на кронштейн 3 станины.

Пружина смонтирована с предварительным сжатием, благодаря чему даже в случае разладки тормоза ножевая балка удерживается в верхнем положении.

Кроме того, за счет постоянного направленного усилия пружин все зазоры в сочленениях подвижных частей цепи эксцентриковый вал — шатун — ножевая балка — уравновешиватели выбираются в одну сторону, что обеспечивает плавную работу ножниц. Действие уравновешивателей на ножевую балку направлено под углом 15° к вертикали, вследствие чего ножевая балка постоянно прижата к направляющим станины, чем обеспечивается постоянство зазора между ножами.

Задний упор

В ножницах НД3314Г, НД3316Г и НД3318Г применяется ручной задний упор (рис. 20).

Установка упорной линейки 8 на заданный размер от нижнего ножа, то есть на ширину отрезаемой полосы, осуществляется вращением маховика 1. При этом шестерни 3, насаженные на общем валу с маховиком 1, перемещаются вместе с корпусами 4 по рейкам 5, которые закреплены неподвижно в ножевой балке.

Выверка линейки 8 на параллельность нижнему ножу осуществляется вращением эксцентриков 7, которые после регулировки необходимо зафиксировать гайкой. Винтом 2 регулируется высота поднятия упора и зазор между ним и верхним ножом.

Для отсчета величины перемещения заднего упора на рейке закреплена линейка 9.

При работе без упора, в случае, когда ширина отрезаемых листов более 600 мм, линейка 8 с рычагами 6 приподнимается и укладывается на горизонтальное ребро ножевой балки.

Боковой упор

В ножницах НД3314Г, НД3316Г и НД3318Г применяется боковой упор (рис. 21), предназначенный для определения начала реза и для получения прямоугольных заготовок. Упор состоит из корпуса 1 и закаленных планок 2.

Бесконтактный конечный выключатель

На левом конце эксцентрикового вала закреплены два алюминиевых диска 2 и 3 (рис. 22), которые входят в пазы путевых бесконтактных выключателей 1 и предназначены для управления электромагнитными вентилями, трехходового сдвоенного сблокированного клапана.

Освещение линии реза

Освещение линии реза (рис.27) позволяет вести работу по разметке. В отверстиях ножевой балки над верхним ножом установлены лампочки накаливания 1. Путем горизонтального перемещения патронов 2 осуществляется совмещение нитей лампочек с плоскостью ножей. В результате этого на разрезаемый лист отбрасывается резко очерченная теневая линия, с которой оператор и совмещает разметочные риски на листе при резке.

Устройство для удержания ножевой балки

Устройство (рис.28) служит для удержания ножевой балки в верхнем положении при выполнении ремонтных и наладочных работ.

Оно состоит из планки 1 и болтов 2, устанавливаемых с двух сторон ножевой балки. В планку упирается микропереключатель 3, включенный в цепь главного привода. При повороте планок микропереключатель отключается и электрическая цепь размыкается. Ножницы выключаются (или не могут быть включены). Для закрепления ножевой балки в верхнем положении необходимо отпустить болты 2 на станине, вывернуть их и повернуть планку 1 на 90°, после чего надежно закрепить болты 2 на станине и ножевой балке.

Указатель положения ножевой балки

Указатель (рис. 29) служит для указания положения ножевой балки. Он состоит из указателя 1, прикрепленного к ножевой балке винтами 2, и шкалы 3, закрепленной на ограждении ножевой балки.

Схема пневматическая принципиальная гильотинных ножниц НД3316г

Пневматическая схема гильотинных ножниц НД3316г

Воздухопровод

Воздухопровод (рис. 23, 24) состоит из пневматического блока 1, стяжки-ресивера 2, маслораспылителя 3 и трехходового сдвоенного сблокированного клапана 4, соединенных линиями связи с муфтой-тормозом.

Трехходовой сдвоенный сблокированный клапан (рис. 25) представляет собой сдвоенный клапан с сервоуправлением от электропневматических включающих вентилей типа ВВ-32. Исполнение клапана нормально-закрытое, т.е. при обесточенных катушках электромагнита включающих вентилей переход через клапан закрыт. Для включения клапана подается напряжение на обмотки катушек магнитов включающих вентилей ВВ-32, при этом клапан вентиля соединяет полость 1, постоянно соединенную с ресивером ножниц, с полостью IV. Сжатый воздух, подводимый к включающим вентилям, проходит через фильтр 9. Под давлением сжатого воздуха поршни 6 поднимаются вверх, сжимая пружины 4, предварительно уменьшая (живое) сечение, перекрывают выхлопные отверстия. Одновременно в конце хода штока 7 поднимаются клапаны 2, Сжимая пружины 1. Полости I и II соединяются. Полость III отключается, соединяя пневмосеть от ресивера с пневмоцилиндром муфты-тормоза, происходит включение дисков муфты.

После снятия напряжений с обмоток катушек электромагнитов (отключение муфты) вентили ВВ-32 перекрывают доступ сжатого воздуха в полость IV, одновременно соединяя ее с атмосферой. При этом давление в полости IV падает и поршни 6 возвращаются в исходное положение под действием пружин 4, соединяя полость II с атмосферой. Сжатый воздух, выходя из полости, проходит через глушители 8. В это время пружины 1 возвращают в исходное положение клапаны 2, перекрывая доступ сжатого воздуха из ресивера в муфту-тормоз и клапан (муфта-тормоз отключается). Если при включении клапана один из поршней (клапанов) не включится, сжатый воздух из полости II будет поступать в атмосферу через щель между кольцом 5 и втулкой 3 — включение муфты-тормоза не произойдет. Одновременно коромысло станет с перекосом и нажмет на микропереключатель, который отключит электрическую цепь управления прессом. Если во время работы на одиночных ходах один из клапанов электропневматического управления не выключится (не соединится с атмосферой), то управляемый им поршень останется в верхнем положении, при этом верхний клапан будет открыт, а нижний — закрыт. Сжатый воздух, пропускаемый верхним клапаном, будет поступать через открытый нижний клапан другого поршня в атмосферу. При этом коромысло также перекосится и отключит электрическую цепь управления.

Схема электрическая принципиальная гильотинных ножниц НД3316г

Электрическая схема гильотинных ножниц НД3316г

Электрооборудование гильотинных ножниц НД3316г. Общие сведения

На ножницах установлены один трехфазный асинхронный электродвигатель с повышенным скольжением, электропневматические вентили, воздухораспределитель типа У7122А на 24 В постоянного тока и бесконтактные конечные выключатели типа БВК261-24 на 24 В постоянного тока.

Для управления ножницами применяется ящик управления Я9101.

Применение бесконтактной схемы управления муфтой в сочетании с дублированием таких элементов, как электропневматические вентили и бесконтактные конечные выключатели, обеспечивает высокую надежность работы и безопасность обслуживания.

Управление работой ножниц осуществляется с пульта управления и панели переключателей ящика Я9101. На пульте установлены кнопки управления главным приводом, муфтой, выключатель цепи освещения линии реза, кнопка „Общий стоп" и сигнальные лампы.

На ножницах применяются следующие величины напряжений переменного и постоянного тока:

• Силовая цепь - 380 В, 50 Гц
• Цепь управления - 110 В, 50 Гц
• Цепь освещения линии реза - 24 В, 50 Гц
• Цепь сигнализации - 5 В, 50 Гц

От силовой цепи питается электродвигатель главного привода. Цепи управления и сигнализации питаются от вторичных обмоток трансформатора Тр1 (он входит в ящик Я9101). Аппаратура управления и защиты установлена в запираемом ящике управления Я9101.

Чертеж ножа для гильотинных ножниц НД3316г

Чертеж ножа для гильотинных ножниц НД3316г

Нож для гильотинных ножниц 16 х 60 х 540

1. HRC 54...58
2. Допускается изготовление ножей из стали марок 5ХВ2С и 6ХС по ГОСТ 5950-73
3. Поле допуска по толщине и ширине комплекта ножей по hll
4. Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
