Коленно-рычажный пресс Machinery 10401

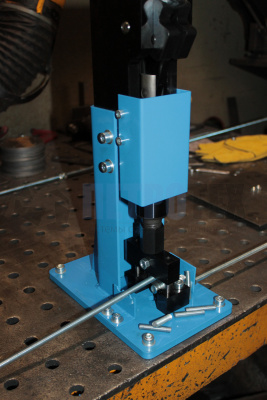

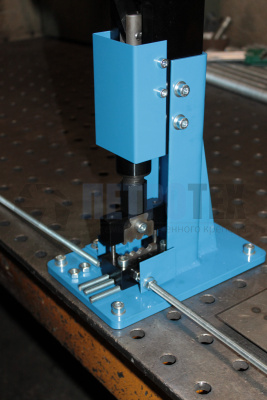

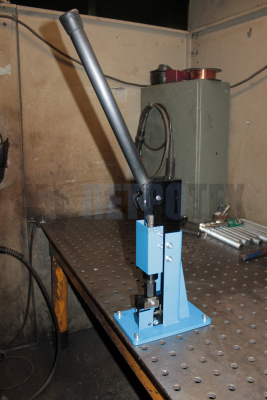

Пресс-Шпилькорез представляет собой оборудование, состоящее из корпуса и стойки. В стойке устанавливается колонка, усилие на которую передается через коленно-рычажную передачу от рычага. Матрица предназначена для шпилек М6, М8, М10. Для удобства работы на шпилькорезе предусмотрен регулируемый упор.
Пресс – шпилькорез применяется для резки без усилий, без повреждения резьбы на режущей кромке резьбовых шпилек диаметром 6 мм; 8 мм; 10 мм.
Пресс-шпилькорез приводится в действие следующим образом: необходимо выставить упор в нужный размер отрезаемой шпильки, затем установить отрезаемую шпильку в соответствующий паз нижней матрицы, один конец шпильки должен упереться в упор; Приводим в действие рычаг пресса-шпилькореза, который с помощью коленно-рычажного механизма передаёт усилие на колонку, оказывающую давление на шпильку, до получения разреза.
Максимально допустимое давление на штоке - 15 кН
Номинальное усилие пресса, кН
|
15 |
Размеры стола, мм
|
230×150 |
Масса, кг
|
15 |
Пресс-шпилькорез – 1 шт;
Штифт 13х36 мм – 1 шт;
Штифт 13х68 мм – 1 шт;
Колено с рычагом – 1 шт;
Матрица 4х – 2 шт;
