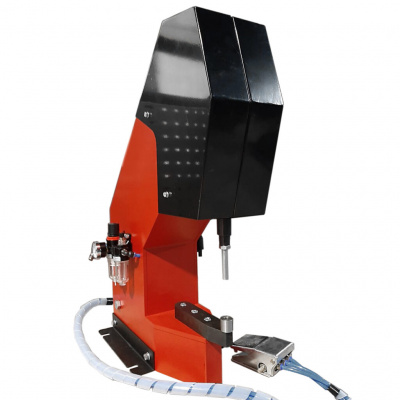

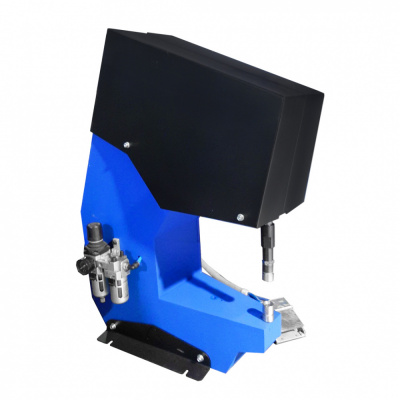

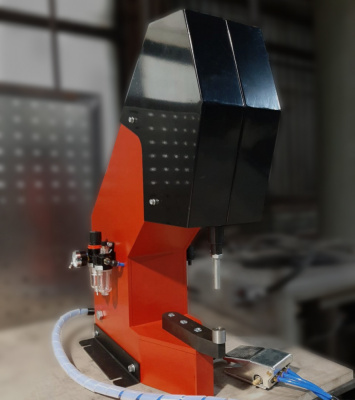

Запрессовочный станок Machinery Pneumatic-03
Продолжение линейки знаменитого ручного пресса для запрессовки крепежа "EX-PRESS" Mechanic.
Применение пневмопривода позволило вдвое увеличить усилие запрессовки и механизировать процесс. Управление от педали освобождает руки оператора и делает работу удобной и комфортной. Исполнение настольное. Для работы необходима пневматическая магистраль с давлением не менее 0,6 мПа.
Незаменим на производствах мелкими сериями в сжатые сроки, а также для работы там, где требуется мощный малогабаритный станок для запрессовочного крепежа в ограниченном пространстве
Пневматический пресс предназначен для выполнения работ по запрессовке, установке крепежных элементов в детали из листового металла, пуклевки, обжима и других операций, требующих больших усилий. Станок имеет жесткую сборно-сварную конструкцию и устанавливается на столе, верстаке, или отдельной подставке. В верхней части корпуса установлен механизм, создающий с помощью пневмопривода вертикальное усилие, которое через шток передается на рабочий инструмент. Механизм имеет регулировки, которые позволяют точно выставить направление движения штока.

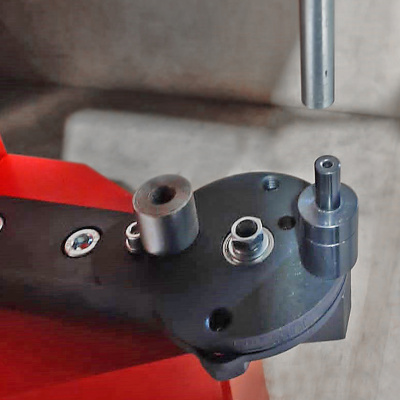

На основании и на штоке устанавливаются сменные матрица и пуансон для выполнения необходимых операций. Дополнительно может устанавливаться быстросменный механизм револьверного типа для инструмента.

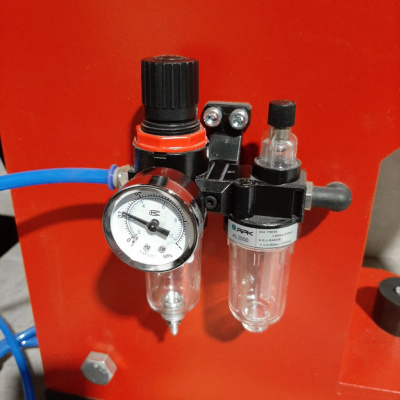

Управление станком осуществляется от педали. Для работы пресса необходима пневматическая магистраль с рабочим давлением не менее 0,6 МПа.
Диапазон крепежа
|
М10 |
Вылет пуансона от станины, мм
|
259 |
Номинальное усилие пресса, кН
|
30 |
Ход ползуна(стола), мм
|
25 |
Давление в гидросистеме, МПа
|
0,6 |

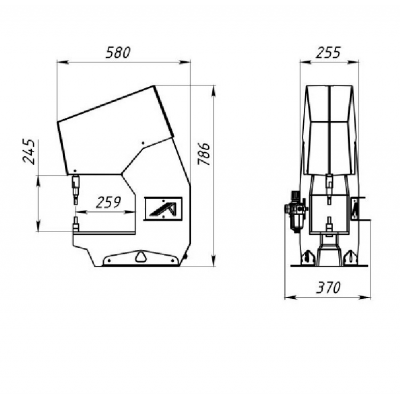

Габаритные размеры, мм
|
270х580х786 |
Масса, кг
|
105 |
- Пресс в сборе;
- Пневмопедаль;
- Матрица (2 шт.);
- Пуансон;
- Паспорт изделия.
