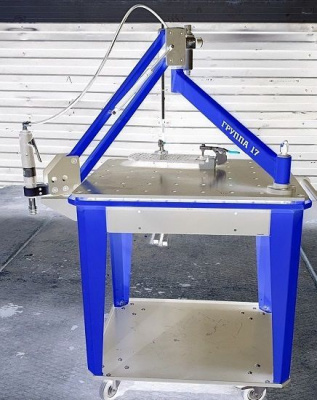

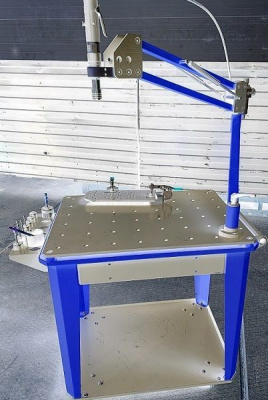

Пневматический резьбонарезной манипулятор Завод СПРУТ-ПН-16/II
Манипулятор резьбонарезной пневматический СПРУТ-ПН предназначен для нарезания метрической резьбы от М3-М24, радиус действия от 1200-2000 мм. Предназначен для механизированной высокопроизводительной нарезки резьбы.

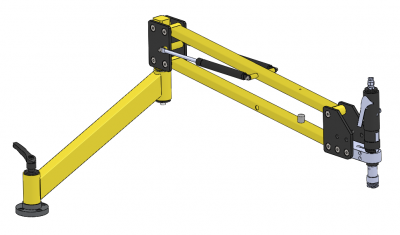

Манипулятор Резьбонарезной пневматический СПРУТ-ПН предназначен для механизированной высокопроизводительной нарезки резьбы. Манипулятор состоит из: пантографа, пневматического шпиндельного узла, блока воздухоподготовки и быстроразъемного патрона с набором предохранительных цанг. Пантограф обеспечивает вертикальность оси метчика, что исключает перекос и поломку. Пневматический шпиндельный узел обеспечивает крутящий момент, достаточный для нарезания резьб. Быстроразъемный патрон обеспечивает быструю смену предохранительных цанг. Цанги имеют возможность настроить момент срабатывания при закусывании метчика.
Конструктивные особенности:
1. Прочный и жесткий пантограф - обеспечивает вертикаль оси метчика;
2. Мощный пневматический шпиндельный узел - обеспечивает достаточный момент и высокую производительность для нарезания резьбы.
3. Поворот на 360 градусов с фиксацией положения;
4. Пневмопружины удерживают вес шпиндельного узла, разгружая оператора;
5. Качественные шарнирные соеденения обеспечивают минимальный люфт и легкость движения элементов пантографа;
6. Фиксатор немецкого производителя KIPP обеспечивает удобную и быструю фиксацию пантографа в нужном положении;
7. Широкий радиус действия обеспечивает хороший доступ;
9. Быстросменный патрон обеспечивает быструю смену метчиков;
10. Предохранительные цанги защищают метчик от перегрузки и поломки, обеспечивают надежную фиксацию в патроне.
|
Диапазон нарезаемой резьбы
|
M3-M16 |
|
Диапазон скоростей шпинделя, об/мин
|
240/800 |
2. Блок воздухоподготовки -1 комплект;
3. Цанги быстросменные -1 комплект;
4. Ключ для регулировки цанг -1шт;
5. Держатель цанг -1шт;
6. Паспорт и Руководство пользователя -1шт.
