Станок для заточки ножей КБС ТЧР-2
Описание

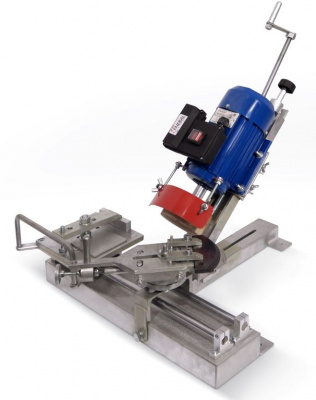

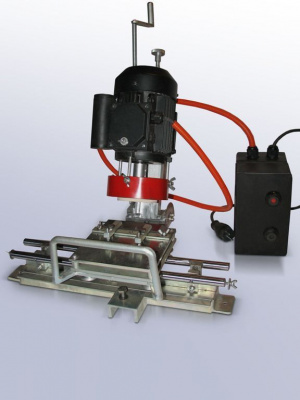

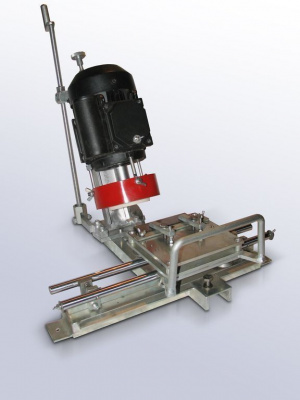

Заточной станок "ТЧР-2" предназначен для заточки прямых ножей, применяющихся в черновых, чистовых, универсальных (оцилиндровочных/чашкорезных) фрезах и (опционально) радиусных ножей применяющихся в пазовых фрезах оцилиндровочных станков. А так же для заточки прямых ножей применяющихся в трехножевых или двухножевых фрезах чашкорезных станков.
Заточка производится путем движения затачиваемой кромки ножа вдоль неподвижно зафиксированного абразивного камня. Станок может оснащаться двумя различными узлами: узел для заточки прямых ножей движется относительно камня по прямой линии, узел для заточки радиусных ножей - карусельного типа, вращается на оси. Каждый узел легко устанавливается на станок, или снимается с него. Положение точильного камня регулируется по углу наклона. Так же камень можно придвинуть ближе к ножу, или отодвинуть вращением специального винта.
1. Простота использования. Для качественной заточки не требуются никакие специальные навыки. Станок оснащен всеми необходимыми конструктивными элементами для максимально простой, быстрой и качественной заточки;
2. Высокая точность заточки. Изготовление станка производится с соблюдением высокой точности. Прямолинейность движения каретки узла заточки прямых ножей и параллельность направляющим, а так же параллельность опорной базовой плоскости движению каретки выставляются по индикатору. Узел заточки радиусных ножей оснащается самоцентрирующим устройством, помогающим правильно установить нож на станке;
3. Высокая универсальность станка. Станок способен затачивать ножи широкого диапазона размеров. Перенастройка с одного размера на другой, или с прямых ножей на радиусные занимает не более 1 минуты.
Заточка прямого ножа:
Заточка производится путем движения затачиваемой кромки ножа вдоль неподвижно зафиксированного абразивного камня. Станок может оснащаться двумя различными узлами: узел для заточки прямых ножей движется относительно камня по прямой линии, узел для заточки радиусных ножей - карусельного типа, вращается на оси. Каждый узел легко устанавливается на станок, или снимается с него. Положение точильного камня регулируется по углу наклона. Так же камень можно придвинуть ближе к ножу, или отодвинуть вращением специального винта.
1. Простота использования. Для качественной заточки не требуются никакие специальные навыки. Станок оснащен всеми необходимыми конструктивными элементами для максимально простой, быстрой и качественной заточки;
2. Высокая точность заточки. Изготовление станка производится с соблюдением высокой точности. Прямолинейность движения каретки узла заточки прямых ножей и параллельность направляющим, а так же параллельность опорной базовой плоскости движению каретки выставляются по индикатору. Узел заточки радиусных ножей оснащается самоцентрирующим устройством, помогающим правильно установить нож на станке;
3. Высокая универсальность станка. Станок способен затачивать ножи широкого диапазона размеров. Перенастройка с одного размера на другой, или с прямых ножей на радиусные занимает не более 1 минуты.
Заточка прямого ножа:

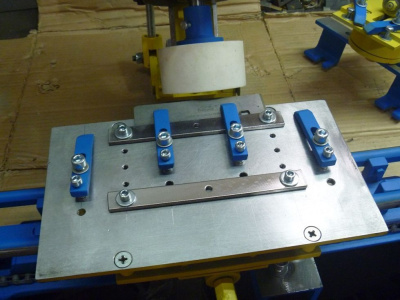

- Установите на станок каретку для заточки прямых ножей.
- Установите и закрепите опорную планку для позиционирования ножа в зависимости от его высоты.
- Установите на каретку нож и закрепите его.
- Установите необходимый угол заточки.
- Подведите шлифовальный камень к кромке ножа так, чтобы он слегка коснулся кромки.
- Движением каретки проведите затачиваемую кромку по всей длине вдоль камня, удостоверьтесь, что нож установлен прямо, кромка нигде сильно не упирается в камень.
- Отведите заточной узел с ножом в сторону, запустите двигатель вращения шлифовального камня и медленно проведите ножом по камню несколько раз.
- При необходимости немного придвиньте камень к ножу.
- По окончании заточки остановите привод вращения шлифовального круга и осторожно извлеките заточенный нож.
Заточка радиусного ножа:
- Используя самоцентрирующее устройство, установите нож на узел для заточки радиусных ножей.
- Установите узел для заточки радиусных ножей на станок.
- Установите необходимый угол заточки ножа.
- Прикладывая идущую в комплекте со станком линейку к площадке на оси вращения заточного узла и вращая винт на каретке, установите необходимый радиус заточки. Удостоверьтесь, что нож при вращении каретки не меняет своего расстояния относительно камня. Если расстояние меняется, то 1) либо нож неправильно отцентрован (тогда нужно его переустановить), либо 2) нож имеет отличный от выставленного на станке радиус (тогда радиус нужно переустановить), либо 3) нож имеет неправильную форму, тогда нужно точить его до достижения кромки правильной радиусной формы.
- Отведите узел с ножом в сторону, запустите двигатель вращения шлифовального камня и медленно проведите ножом по камню несколько раз.
- При необходимости немного придвиньте камень к ножу.
- По окончании заточки остановите привод вращения шлифовального круга и осторожно извлеките заточенный нож.
Характеристики
Частота вращения, об/мин
|
2800 |
Типоразмер заточного круга, мм
|
100х20х50 |
Ширина затач. пил, мм
|
20 - 100 |
Длина затач. пил, мм
|
220 |
Толщина затач. пил, мм
|
2 - 15 |
Потребляемая мощность, кВт
|
0,55 |
Габаритные размеры, мм
|
800 х 600 х 500 |
Масса, кг
|
40 |
Базовая комплектация
1. Станина станка с направляющими;
2. Шлифовальный узел, регулируемый по углу наклона;
3. Привод шлифовального узла 0,55 кВт, 220 Вольт;
4. Каретка для заточки прямых ножей;
5. Шлифовальный камень тип 6, 100х20х50 - 1 шт.
Опции:
Устройство для заточки радиусных ножей
Увеличение длины затачиваемого прямого ножа до:
250мм
300мм
350мм
400мм
Увеличение ширины затачиваемого прямого ножа до 120мм
Дополнительный шлифовальный круг
1. Станина станка с направляющими;
2. Шлифовальный узел, регулируемый по углу наклона;
3. Привод шлифовального узла 0,55 кВт, 220 Вольт;
4. Каретка для заточки прямых ножей;
5. Шлифовальный камень тип 6, 100х20х50 - 1 шт.
Опции:
Устройство для заточки радиусных ножей
Увеличение длины затачиваемого прямого ножа до:
250мм
300мм
350мм
400мм
Увеличение ширины затачиваемого прямого ножа до 120мм
Дополнительный шлифовальный круг
