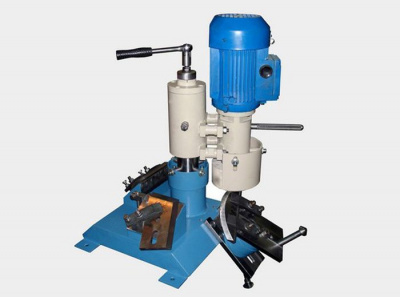

Станок для заточки ножей Завод ЗОЦ

Станок предназначен для заточки чистовых и черновых ножей оцилиндровочных и чашкорезных станков с углом заострения 30°, радиусных ножей для выборки продольного паза с углом заострения 45°, а так же фрезерных ножей с углом заострения 45°.

Описание конструкции заточного станка модели ЗОЦ и его составных частей.

Заточной станок состоит из станины, стойки с механизмом подъема, шпинделя с электродвигателем и поворотного стола для радиусных ножей. Станина станка представляет собой жесткую сварную коробку. На станине закреплены два столика для заточки плоских ножей. На одном из столиков закреплен алмазный карандаш для правки заточного круга. На станине установлена вертикальная стойка, по которой вверх-вниз перемещается корпус со шпинделем за счет передачи винт-гайка. Корпус со стойкой может поворачиваться в шарикоподшипниках вокруг своей оси. Заточной круг установлен на шпинделе и вращается в шарикоподшипниках от электродвигателя через упругую муфту. Поворотный стол (возможно установить в двух плоскостях) служит для базирования радиусных ножей.

Заточка радиусных ножей для оцилиндровочных станков.

Для выполнения заточки инструмента устанавливается заточной круг – типа "чашка" (6.125х63х32 25А 25СМ1 7 5 К8 35 м/с Б2 ГОСТ 2424-83).

Перед заточкой производится правка шлифовального круга алмазным карандашом (установлен на столике станка) для устранения торцевого биения. Произвести установку радиусного ножа, предварительно сцентрировав нож с помощью приспособления (входит в комплект станка).  Установить радиус ножа с помощью линейки (входит в комплект станка). Зафиксировать поворотную стойку со шпинделем в положение "З". Подвести нож под шлифовальный круг и зафиксировать рукояткой. Движениями по радиусу ножа влево – вправо производится заточка. Величина съема металла с радиусного ножа регулируется с помощью рукоятки (находится в верхней части стойки), перемещая вниз корпус со шпинделем.Заточка радиусного ножа по передней и задней грани отличается по способу установки поворотного стола на станине и базирования радиусного ножа на поворотном столе.

Заточка ножей и резцов с прямолинейной режущей кромкой для оцилиндровочных и чашкорезных станков.

На станине установлены два столика для заточки ножей и резцов с углом заострения 30 и 45 градусов. Нож фиксируется с помощью прижимов на столе. Заточка ножа производится шлифовальным кругом движениями по радиусу.  Величина съема металла с затачиваемого ножа или резца регулируется с помощью рукоятки (находится в верхней части стойки), перемещая вниз корпус со шпинделем.
