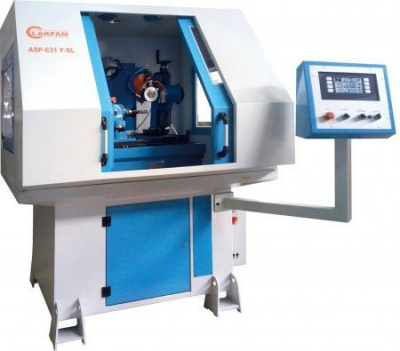

Заточной станок с ЧПУ Lakfam ASP-631F SL
Автоматический станок с ЧПУ предназначен для заточки фрез (концевых и насадных), применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.
Станок рекомендуется, для металлообрабатывающих и деревообрабатывающих (мебельных и столярных комбинатов), использующих насадные и концевые фрезы с прямой и/или спиралевидной формой.
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
|
АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ КАРЕТКИ (РАБОЧЕГО СТОЛА) Осуществляется за счет электропривода:
Ход стола регулируется при помощи электромагнитных датчиков:
|
|
ПАНЕЛЬ УПРАВЛЕНИЯ Позволяет осуществлять все рабочие функции. Процесс заточки управляется при помощи микропроцессора С панели управления задается все параметры заточки
Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка. |
|
ДЕЛИТЕЛЬНАЯ ГОЛОВКА ТИП МТ5 Позволяет устанавливать инструмент массой до 15 кг, без использования заднего поддерживающего центра (пиноли). Максимальная длина заточки 150 мм (стандарт) / 350 мм (опция). |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
|
СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Система подачи охлаждающей жидкости позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая тем самым время его заточки предотвращая попадание абразивной пыли в дыхательные органы оператора-заточника |
|
БАК ДЛЯ СОЖ Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
|
СИСТЕМА ФИЛЬТРАЦИИ СОЖ Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки. Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости. |
Макс. Ø заготовки, мм
|
250 |
Типоразмер заточного круга, мм
|
125 × 20 |
Потребляемая мощность, кВт
|
1 |
Масса, кг
|
540 |
