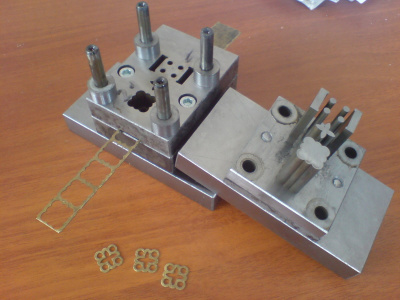

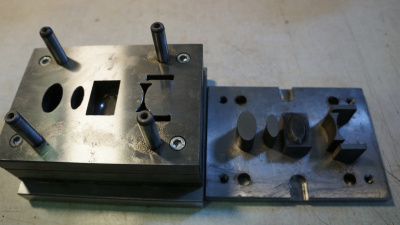

Штамп комбинированный
Многооперационные штампы предназначены для выполнения не одной, а сразу же нескольких операций обработки в процессе штамповки на прессах.
Многооперационные штампы позволяют уменьшить число используемого прессового оборудования для штамповки, увеличить производительность труда, являясь наиболее простым и эффективным способом механизации процесса штамповки.
Такие штампы могут выполнять операции сразу несколько типов штампов (пробивной, высечной, гибочные и т.д.).
Категории многооперационных штампов:
Штампы последовательного действия подразделяются на следующие категории многооперационных штампов:
• Штамповка, когда за каждый ход пресса выполняется несколько операций листовой штамповки, при последовательном перемещении заготовки от одной позиции штампа к другой.
• При применении автоматической подачи ленты многооперационные последовательные штампы представляют собой полный автомат, требующий лишь установки нового бунта ленты в устройство для приема и дальнейшей транспортировки ленты и периодического наблюдения за износом рабочих частей и качеством деталей.
• Штампы совмещенного действия – когда за один ход ползуна выполняется несколько операций без перемещения заготовки.
В многооперационных штампах чаще всего применяются операции: гибки, пробивки, вырубки, отбортовки, вытяжки.
Наиболее эффективно применение многооперационной последовательной штамповки в массовом производстве мелких деталей при многорядном способе штамповки.
В данном случаи достигается высокая производительность и экономное использование материала.
Рекомендованные материалы для вырубки являются листы, ленты, полосы, или рулоны. Рулонный материал обеспечивает наилучшие возможности для автоматизации процесса холодной штамповки.
Комбинированные штампы могут исполняться на колонках, в зависимости от технического задания.
Комбинированные штампы относятся к самому сложному типу штампов по изготовлению. Производится все виды расчетов, в зависимости от ТЗ.
