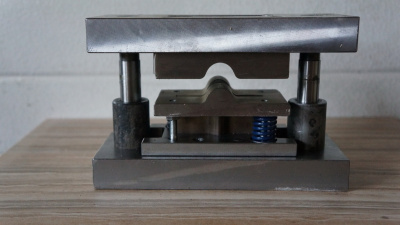

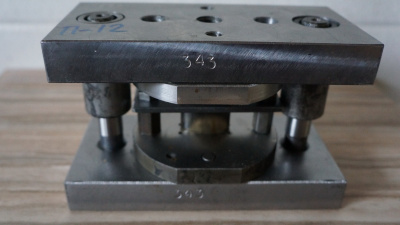

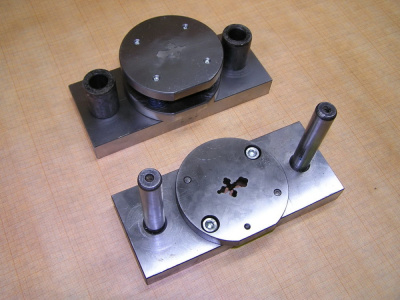

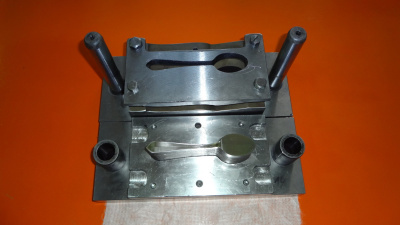

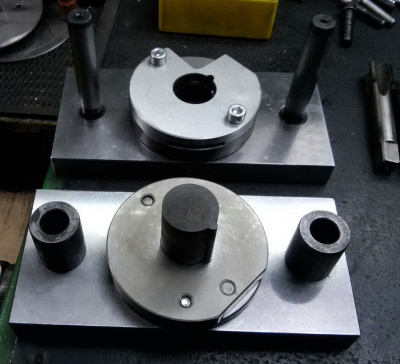

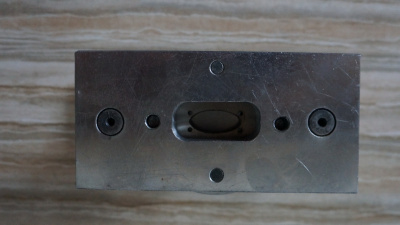

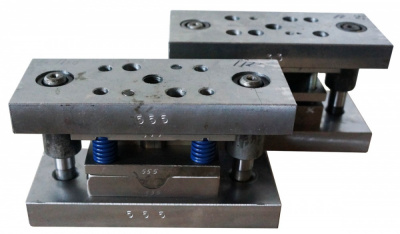

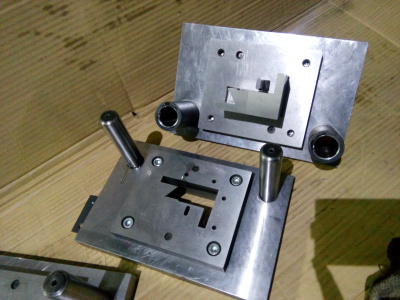

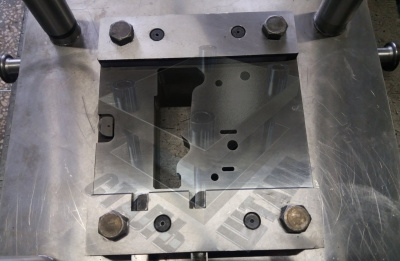

Штамп вырубной (вырезной)
Вырубные (вырезные) штампы для прессов. Штампы вырубают (вырезают) определенные геометрические отверстия в листе металла.
Вырубные штампы могут исполняться на колонках, в зависимости от технического задания.
Вырубные штампы относятся к базовому типу, но могут иметь несколько сложных геометрических фигур. Несмотря на простоту фигур, нужно точно рассчитывать различные параметры, например, прогиб по углам, правильную подложку, направляющие для ровной пробивки и т.д.
Такие штампы можно делать комбинированные, т.е. один штамп может заменить несколько.
В классификации штампов, вырубка с применением вырубных штампов относится к разделительной операции обработки материала давлением.
Операция вырубки применяется для получение заготовок из цельного листового материала (металла, пластика, картона, фанеры и других материалов).
Применение вырубного штампа – получение наружных контуров детали, заготовки.
Технологическая операция вырубки производится на прессах, с использованием спроектированных под задачи производства определённого изделия вырубных штампов (штанцформ, вырубников).
Типы конструкций вырубных штампов
Выбор конструкции вырубного штампа зависит от необходимой точности получения заготовки,
а также от технологической программы и серийности выпуска изделий той или иной номенклатуры.

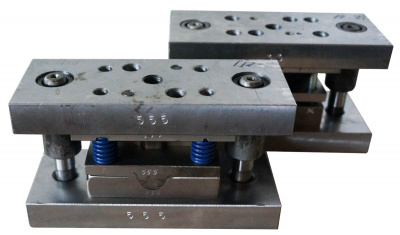

Для массового и серийного производстве проектируются и применяются вырубные штампы с направляющими элементами (колонки со втулками, плиты).
Вырубные штампы с направляющими элементами удобны в эксплуатации, автоматически поддерживают необходимое расположение элементов на верхней и нижней плите вырубного штампа относительно друг друга, не требуют дополнительной настройки на весь период эксплуатации штампа.
При мелкосерийном производстве возможно применение вырубных штампов без направления или же с направляющей плитой.
Вырубные штампы без направляющих и колонок достаточно просты по конструкции, но имеют не высокую точность. Применяя такие штампы, высока вероятность дополнительная обработка вырубаемых изделий.
Рабочие элементы вырубных штампов
Вырубной штамп состоит из двух основных рабочих элементов: пуансон и матрица.
Пуансон и матрица для вырубного штампа проектируются для повторения контура вырубаемого изделия.
С целью повышения производительности вырубные штампы могут быть оснащены выталкивателями.
Где применяются штампы. Разновидности оснастки
Штамповка – доступный по цене и функциональным возможностям способ изготовления разнообразной продукции, благодаря чему он активно применяется в различных отраслях. Вырубные изделия востребованы в следующих сферах:
- выпуск деталей и комплектующих в машино-, автомобиле- и судостроении;
- изготовление крепежных элементов: заклепки, шайбы и т.д;
- типография: производство папок, пакетов, конвертов;
- серийное изготовление металлических изделий небольших размеров.
