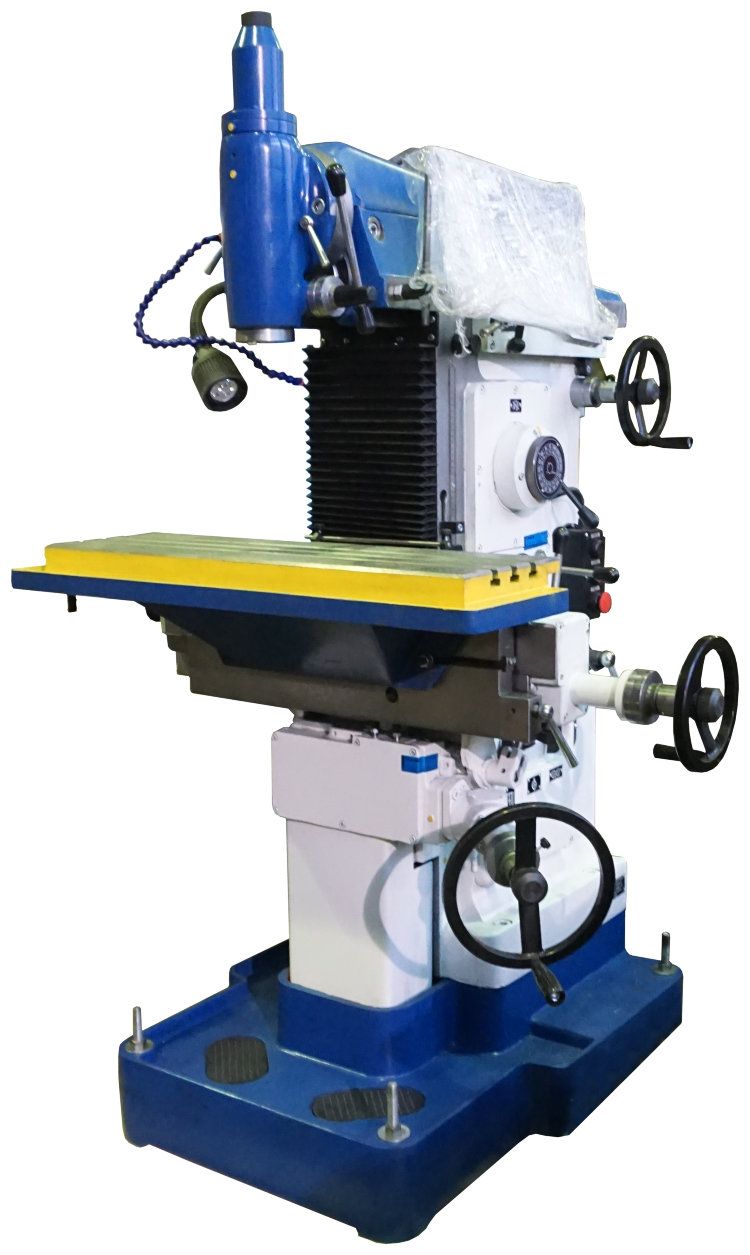

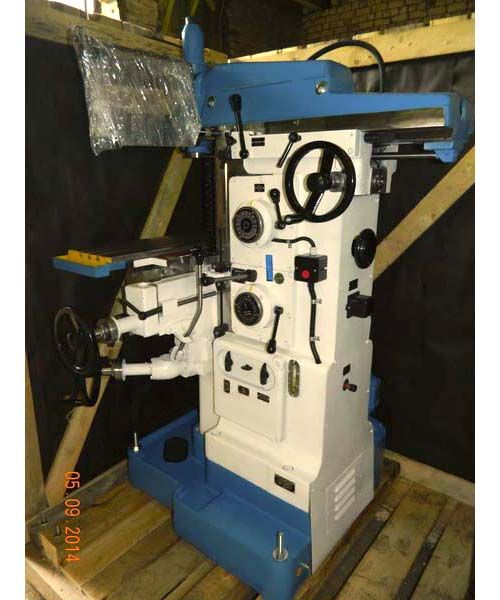

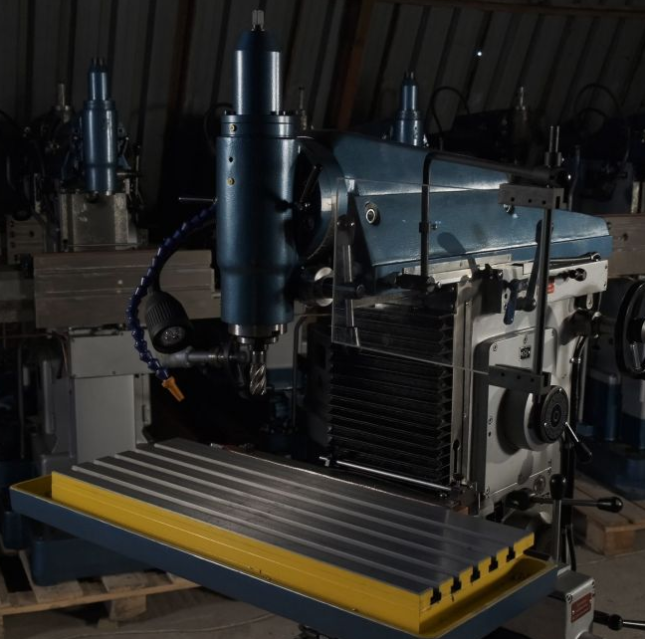

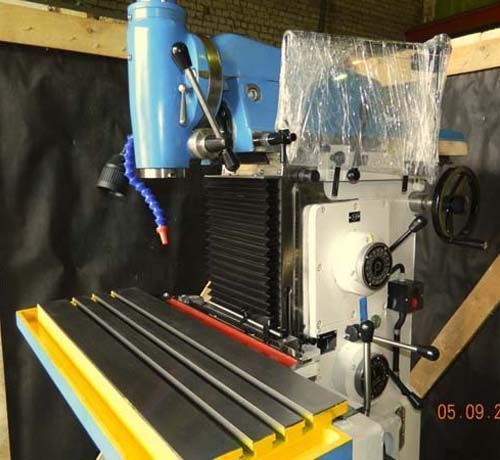

Широкоуниверсальный фрезерный станок СФ676

Широкоуниверсальный фрезерный станок СФ-676 - универсальный фрезерный станок по металлу, предназначенный для горизонтального, вертикального и наклонного фрезерования с использованием шпоночных, цилиндрических, фасонных, дисковых, концевых, торцевых и других типов фрез.

Наиболее широко универсальный фрезерный станок СФ-676 используется в металлообрабатывающих инструментальных, ремонтных, экспериментальных и механических цехах предприятий, ведущих серийное или индивидуальное производство.

Преимущества

Конструкция «ДВОЙНОЙ ЦИЛИНДР»

В станке применяется оригинальное решение конструкции ВФГ, по принципу «ДВОЙНОЙ ЦИЛИНДР», которою можно поворачивать под углом ±90 градусов. Конструкция «ДВОЙНОЙ ЦИЛИНДР» обеспечивает стабильность обработки и сохранность корпуса от разрушений, позволяет вести силовое фрезерование.

Блок УЦИ

Станок комплектуется блоками УЦИ производства СКБ ИС и производства GIVI-Electonics. Блок УЦИ оснащен прямой системой отсчета, которая отображает фактическое положение или перемещение рабочего узла в пространстве, а не вращение приводного винта оси.

Подача СОЖ

Подача СОЖ в зону резания осуществляется через модульно-шарнирную трубку

Долбежные операции

Реализована возможность производить долбежные операции.

Наличие двух шпинделей

Наличие двух шпинделей, горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Промышленное светодиодное освещение

На станке применяются промышленное светодиодное освещение, возможна установка дополнительного, более мощного, герметичного освещения.

Модификации станка СФ-676

Функциональные возможности

Широкоуниверсальный фрезерный станок СФ-676 дает возможность выполнять следующие операции по металлу:

• сверление;
• фрезерование;
• расточка;
• развертывание;
• долбежка;
• зенкерование.

При фрезеровании широкоуниверсальный фрезерный станок СФ-676 позволяет вести обработку заготовок длиной до 80 см и шириной до 25 см.

Конструктивные особенности

Выделяют следующие ключевые конструктивные особенности широкоуниверсального фрезерного станка СФ-676:

• литая чугунная станина обеспечивает эффективное гашение вибраций и, как следствие, высокую точность обработки заготовок;
• широкий диапазон возможных скоростей подачи и частоты вращения шпиндельной головки обеспечивает универсальность оборудования, возможность применения различных режимов обработки;
• система подачи СОЖ с электронасосом производительностью 22 л/минуту;
• широкоуниверсальный фрезерный станок СФ-676 оснащают дополнительным шпинделем на выдвижном хоботе с возможность поворота рабочего инструмента в диапазоне под углом к обрабатываемой заготовке (0-90 градусов в двух плоскостях);
• возможность одновременного использования вертикального и горизонтального шпинделя.

СФ-676 Габаритные размеры рабочего пространства фрезерного станка

Габаритные размеры рабочего пространства фрезерного станка СФ-676

СФ-676 Посадочные и присоединительные базы фрезерного станка

Расположение органов управления консольно-фрезерным станком СФ-676

Расположение органов управления фрезерным станком СФ-676

Перечень органов управления консольно-фрезерным станком СФ-676

1. Выключатель электронасоса
2. Выключатель сети
3. Упоры отключения механической вертикальной подачи
4. Маховик ручного перемещения стола в вертикальном направлении
5. Маховик ручного перемещения стола в горизонтальном направлении
6. Рукоятка ускоренного хода суппорта и шпиндельной бабки
7. Рукоятка включения горизонтальной и вертикальной механической подачи стола
8. Диск набора скоростей
9. Рукоятка ручной подачи вертикального шпинделя
10. Винты зажима хобота шпиндельной бабки и хобота вертикального шпинделя
11. Квадрат зажима инструмента в горизонтальном шпинделе
12. Рукоятка зажима трубки охлаждения
13. Выключатель освещения
14. Упоры отключения механической поперечной подачи
15. Маховик ручного вращения шпинделя
16. Кнопки управления "пуск" и "стоп"
17. Рукоятки включения скоростей
18. Рукоятка включения подач
19. Диск набора подач
20. Реверсирование двигателя
21. Упоры отклонения механической продольной подачи
22. Рукоятка зажима стола в горизонтальном направлении
23. Рукоятка зажима гильзы вертикального шпинделя
24. Рукоятка зажима суппорта в вертикальном направлении
25. Маховик ручной подачи шпиндельной бабки
26. Рукоятка зажима шпиндельной бабки
27. Установка вертикальной головки в нулевое положение
28. Рукоятка включения механической подачи шпиндельной бабки
29. Упор величины перемещения вертикального шпинделя
30. Квадрат зажима конуса инструмента в вертикальном шпинделе

Перечень составных частей широкоуниверсального фрезерного станка СФ-676

• Коробка скоростей — 751001
• Коробка подач — 752001
• Суппорт — 763001
• Шпиндельная бабка — 766К001. Конус 7:24 40 (35,45); КМ4 (2,3) по требованию Заказчика
• Станина — 767001
• Электрооборудование — 67690000
• Комплект инструмента и принадлежностей — 7680000
• Головка вертикальная (съемный узел) — 764К001. Конус 7:24 40 (35,45); КМ4 (2,3) по требованию Заказчика
• Стол угловой горизонтальный (съемный узел) — 7681К001
• Освещение LED 24V – 3 светодиода CL
• Маслостанция типа Y-6 с коллектором на 8 регулируемых дозаторов
• Защита направляющих оси Z

Схема кинематическая фрезерного станка СФ-676

Описание конструкции широкоуниверсального фрезерного станка СФ-676 и его принадлежностей

Универсальный фрезерный станок СФ676 состоит из основных узлов (перечень ниже), органически определяющих его конструкцию, и ряда съемных узлов и принадлежностей, благодаря которым значительно расширяются его эксплуатационные возможности

На чугунном основании закреплена станина, на которой монтируется все основные узлы станка.

На боковой стороне станины установлены коробки скоростей и коробка подач.

В верхней части станины, по горизонтальным направляющим, перемещается бабка с горизонтальным шпинделем. К переднему торцу бабки, при надобности, крепят головку вертикального шпинделя.

По вертикальным направляющим станины перемещается суппорт, а по горизонтальным направляющим суппорта - стол.

К вертикальной (базовой) плоскости стола крепят угловой горизонтальный стол, который служит для установки и крепления обрабатываемых изделий.

Электродвигатель привода цепи главного движения и цепи подачи помещен в основании. Охлаждающая жидкость подается электронасосом, установленным на основании, которое одновременно используется как резервуар.

Электроаппаратура размещена под крышками в станине.

Коробка скоростей шпинделя станка СФ-676

Коробка скоростей шестеренчатого типа собрана в специальный корпус, который крепят фланцем к боковой стороне станицы, сообщает горизонтальному и вертикальному шпинделям 16 различных скоростей путем селективного набора.

Изменение скоростей производится механизмом переключения, размещенным на передней стенке корпуса коробки, следующим образом: рукоятку переключения скоростей (4) нужно поднять вверх. При этом разводятся диски (6), имеющие ряд отверстий. При повороте диска набора скоростей (1) и связанных с ним дисков изменяется положение отверстий дисков относительно пальцев (7). Этим самым производится подготовка для переключения скоростей.

Движение рукоятки переключения вниз диски снова сводятся в первоначальное положение. При этом пальцы, перемещаясь, переводят при помощи рычагов переводные шестерни коробки скоростей.

При переключении возможны случаи совпадения торцов зубьев зацепляемых шестерен. При этом диски не сводятся. В этом случае необходимо провернуть маховиком вал 1 (см. рис. 6).

Во избежание поломки шестерен переключение скоростей под нагрузкой запрещается.

Коробка подач фрезерного станка СФ-676

Коробка подач сообщает суппорту и шпиндельной бабке 16 различных подач и ускоренные перемещения.

Валы коробки подач получают вращение от 1 вала коробки скоростей (см. рис. 6). Последний (ведомый) вал коробки передач связан с валиком, на котором размещены две звездочки (10, 11) (см. рис, 10), передающие движение механизмам суппорта и шпиндельной бабки.

Изменение подач производится таким же образом, как и изменение в коробке скоростей (см. описание механизма набора скоростей в узле «Коробка скоростей»).

При переключении подач необходимо следить за тем, чтобы крестовая рукоятка суппорта находилась в нейтральном положении.

Ускоренное перемещение осуществляется при нажатии рукоятки (7). При отпущенной рукоятке продолжается рабочая подача.

Для осуществления постоянного направления вращения шестерен коробки подач при реверсе коробки скоростей служит шестерня (9), автоматически сохраняющая направления вращения.

Для смазки шестерен коробки скоростей, коробки подач и шпиндельной бабки служит поршневой насос (5). Поршень (4) насоса приводится в возвратно - поступательное движение от эксцентрика шестерни (9). При возвратно-поступательном движении поршня насоса происходит всасывание масла из резервуара станины и его разбрызгивание. Создается масляный туман, который и смазывает все шестерни. Для наблюдения за работой насоса на фланце коробки подач установлен прозрачный глазок (6), в котором видно пульсирование масла.

Суппорт фрезерного станка СФ-676

Суппорт несет основной стол (9) станка с вертикальной рабочей плоскостью и перемещает его в вертикальном и горизонтальном направлениях.

Суппорт состоит из корпуса (5), имеющего вертикальные направляющие в виде "ласточкиного хвоста"

Перемещаясь по направляющим станины, суппорт осуществляет вертикальную подачу стола. Продольная подача производится движением стола по горизонтальным направляющим суппорта.

В корпусе суппорта расположен механизм управления подачей стола. Механизм управления приводится во вращение ходовым валом (4), получающим вращение от коробки подач, и передает вращение на вертикальный (3) и горизонтальный (12) ходовые винты.

Шпиндельная бабка фрезерного станка СФ-676

Горизонтальный шпиндель (1) монтируется в специальный корпус (12), который перемещается по направляющим станины, осуществляя тем самым поперечную подачу станка.

Шпиндель получает вращение от коробки скоростей через промежуточную барабанную шестерню (18), (см. рис. 11), смонтированную в станине и шестерню (9), сидящую на шпинделе.

Верхние направляющие шпиндельной бабки предназначены для крепления вертикальной головки (рис. 15) и хобота (11). На хоботе крепится серьга (17) для поддержки оправок. Зажим вертикальной головки, хобота и серьги осуществляется сухарями при завинчивании винтов (10) (см. рис. 5) с внутренним шестигранником.

Передней опорой горизонтального шпинделя является двухрядный роликовый подшипник (4) с коническим отверстием. Осевые нагрузки воспринимаются упорными шарикоподшипниковыми (5). Средняя и задняя опоры горизонтального шпинделя - радиальные шарикоподшипники (8,10), служащие одновременно опорами шестерни (9).

Зажим инструмента в горизонтальном шпинделе производится шомполом (13).

Величина механического перемещения шпиндельной бабки устанавливается промежуточными упорами (16).

Перемещение шпиндельной бабки производится жестко связанным с ней винтом (14) и вращающейся гайкой (17) (см. рис. 10), укрепленной в станине.

Конструкция станка обеспечивает возможность точных перемещений бабки для координатно-расточных работ. Для этого на бабке установлен индикатородержатель (18), а к станине прикреплен плиткодержатель, на который устанавливают плиткопараллельные мерные плитки.

Головка вертикальная фрезерного станка СФ-676

Вертикальный шпиндель смонтирован в специальной головке с хоботом для крепления в верхних направляющих шпиндельной бабки. Головка при необходимости может быть повернута на планшайбе хобота (18) на ±90° от вертикали. Установка на нуль в вертикальное положение фиксируется двумя коническими штифтами с рукояткой. Зажим головки на планшайбе хобота производится болтами с внутренним шестигранником.

Вертикальный шпиндель (23) смонтирован в гильзе (5), которая при помощи реечного валика (24) перемещается в корпусе (6) вручную.

Зажим гильзы осуществляется рукояткой-звездочкой (25), имеющей для более надежного зажима шестигранник.

Вес шпинделя уравновешивается спиральной пластинчатой пружиной, один конец которой соединен с реечным валиком, другой - с корпусом вертикальной головки.

Конические шестерни головки имеют опоры из сдвоенных радиальных подшипников (10,17). Вращение хвостовику шпинделя от вертикальной конической шестерни (9) передается шлицами. Горизонтальная коническая шестерня (19) получает вращение через шлицы от горизонтального вала (20).

Нижняя опора вертикального шпинделя - двухрядный роликовый подшипник (3) с коническим отверстием.

Верхняя опора вертикального шпинделя - два радиально упорных подшипника (7), воспринимающих также осевые нагрузки.

Смазка вертикальной головки производится ежедневно с помощью шариковых пресс-масленок (8,11). Предохранением от утечки смазки и загрязнения служат лабиринтные уплотнения (1,13).

Стол угловой горизонтальный универсального станка СФ-676

Угловой горизонтальный стол представляет собой чугунную отливку и крепится к вертикальной поверхности основного стола болтами.

Горизонтальная плоскость стола имеет три Т- образных паза.

Тиски

Тиски прилагаются к станку для крепления деталей, имеют поворот 360° в горизонтальной плоскости. Тиски могут устанавливаются как на вертикальной поверхности стола, так и на горизонтальной, а также на круглом столе.

Стол круглый

Стол поворотный круглый с ручным приводом предназначен для установки и закрепления деталей при их обработке. Стол может устанавливаться как на вертикальной поверхности основного стола, так и на горизонтальной поверхности стола.
