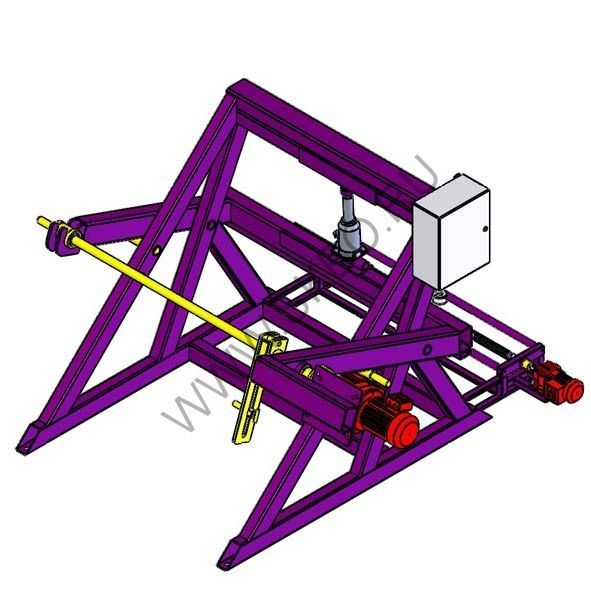

Станок для намотки кабеля на барабан МНК 22-3УА

Станок для намотки кабеля (провода, троса) МНК 22-3У предназначен для мерной перемотки кабеля, провода, троса на кабельные барабаны диаметром 1600…2200 мм и массой до 3000 кг.

В качестве опции станок для намотки (перемотки) кабеля может комплектоваться Разборным Технологическим Барабаном (РТБ) для формирования бухт или складным технологическим барабаном. Технологические барабаны для бухт могут быть спроектированы под заказ для формирования бухт кабеля, провода, троса нестандартных размеров и масс.

Станок (устройство) для перемотки кабеля МНК 22-3У комплектуется ручным или автоматическим устройством для раскладки кабеля (кабелеукладчиком) и измерителем длины кабеля типа МИД 70 с электронным счётчиком. Погрешность измерения длины кабеля (троса) не превышает 1%.

Устройство для намотки кабеля МНК 22-3У - это станок тяжёлого класса, поэтому после его установки на месте проведения перемотки кабеля, станок должен быть зафиксирован анкерными болтами.


Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось, барабан закатывается в раму станка и поднимается с помощью гидравлического домкрата; свободный конец кабеля пропускается через измерительный узел МИД 70М и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана и автоматического раскладчика, с помощью кнопок на пульте управления задается скорость перемотки и раскладки. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол и выкатывается из рамы отмоточного станка.
