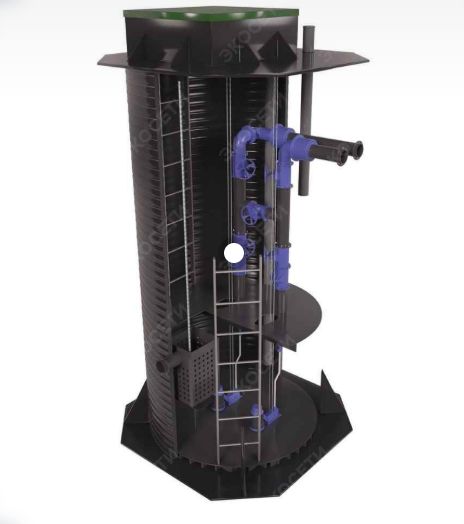

КНС В-1000-3000
В Изделии воды сливаются самотеком, после чего откачиваются насосами и транспортируются к месту утилизации или к очистным сооружениям. Горловина Изделия выводится на поверхность для облегчения планового осмотра, ремонта и обслуживания станции. Она закрывается полимерной крышкой. Внутри резервуара расположен трубопровод, подсоединенный через патрубки в стенках. Равномерность поступления вод обеспечивается за счет отбойника, а отсутствие завихрений потока — благодаря водобойной стенке.
В приемную часть сливаются стоки, которые благодаря герметичности конструкции не просачиваются в грунт, и под давлением принудительно прокачиваются насосами в напорный трубопровод. Далее сточные воды транспортируются в очистные сооружения. Чтобы стоки не возвращались обратно в трубопровод насоса, предусмотрен обратный клапан. Если объем стоков существенно повышается, включается дополнительный насос. Если насосы не справляются с объемами сточных вод, включается сигнализация.
Работа Изделия управляется автоматически. Контроль за уровнем поступающих отходов осуществляется с помощью поплавковых датчиков, расположенных на разных уровнях, благодаря чему станция работает в таком режиме:
- Датчик первого уровня включает насос на перекачку скопившихся отходов. Объем стоков в пределах нормального;
- Датчик второго уровня срабатывает при повышенном объеме вод и включает резервный насос для откачки избытка стоков;
- Датчик третьего уровня включает аварийный сигнал, поскольку устройства для откачки сточных вод не справляются с их объемом. В этом случае обслуживающей бригаде необходимо принять меры для нормализации работы Изделия, так как сигнализация может включиться в результате поломки одного из насосов. Для упрощения обслуживания Изделия оборудованы люком и лестницей.
Размеры насосной станции зависят от притока сточных вод, производительности насосов, необходимого напора, допустимой частоты включения и условий охлаждения насосного оборудования. Количество и тип насосных агрегатов подбирается в соответствии с категорией надежности станции, необходимой производительности и типа поступающего стока.
|
Диаметр, мм
|
1080 |
|
Объем, л
|
1900 |
|
Ширина, мм
|
1080 |
|
Высота, мм
|
3000 |
Комплектация КНС:
- Корпус
- Насосное оборудование
- Автоматические трубные муфты для монтажа/демонтажа насосного оборудования
- Направляющие для спуска и подъема насосов
- Трубопроводы обвязки насосного оборудования
- Запорно-регулирующая арматура
- Корзина для сбора крупного мусора на подводящем трубопроводе
- Датчики уровня
- Площадка обслуживания
- Лестница
- Цепи для спуска/подъема насосов и корзины
- Крышка
- Вентиляционный патрубок
- Кабельный ввод для подключения питания и автоматики насосов
- Щит управления насосной станцией
- Комплект крепления к фундаментной плите
Преимущества КНС:
- Не повержены коррозии
- Дешевле аналогов из металла
- Могут эксплуатироваться при температурах от -40 до +80 (ПНД)
- Гипоаллергенен
- Экологичен
- Универсальность
- Устойчивы к агрессивным средам
- Легкие в транспортировке и установке
