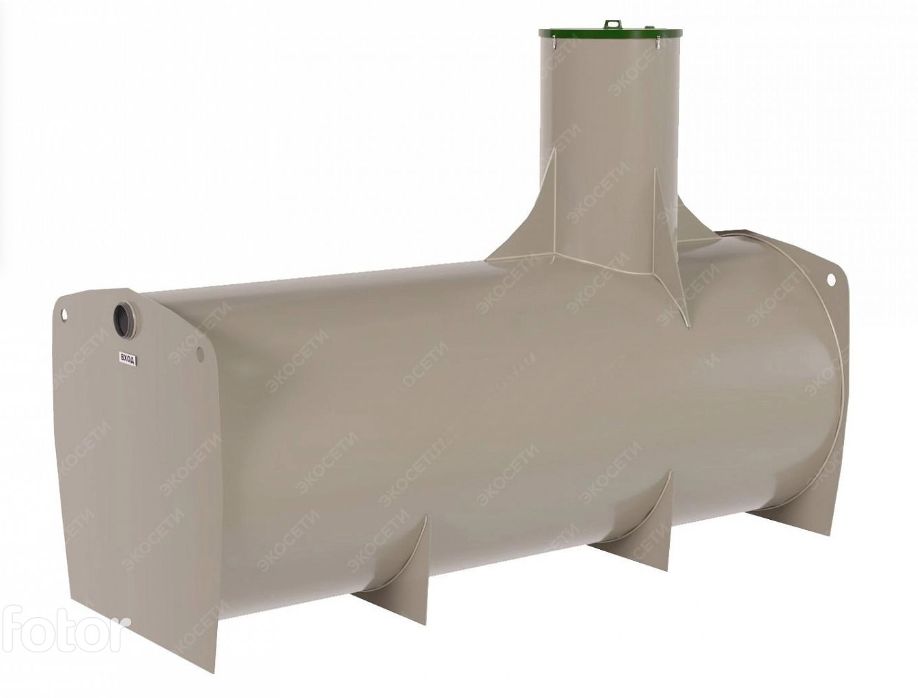

Нефтеуловитель ОВМ Т 2,0

Горизонтальный нефтеуловитель, оснащенный коалесцентным блоком, предназначен для отделения масел в ливневой канализации.
В конструкции предусмотрена одна ступень фильтрации, что гарантирует должный уровень очистки перед сбросом отходов в центральную канализацию.
После фильтрации концентрация продуктов нефтепереработки составляет не более 0,3 мг/л, взвешенных частиц – не более 20 мг/л.

По виду это емкость определенного объема в форме цилиндра. Главный компонент устройства, который выполняет функции очистки, встроенный блок.
Он улучшает качество очистки стоков на 40% от показателей стандартных отстойников, в которых не предусмотрена система фильтрации.
Минус уловителя – в нем нет элементов, отсеивающих песок. Поэтому механизм нужно чистить, частота зависит от объемов стоков и уровня их загрязнения.
Данная проблема актуальна не только для горизонтальных конструкций, но и для вертикальных приспособлений.
Высокая эффективность использования достигается в системах, где стоки не содержат слишком много взвешенных компонентов и устройство дополнено пескоуловителем. Конструкция отличается компактными размерами, благодаря чему может располагаться на только в грунте, но и внутри зданий. Система характеризуется повышенной жесткостью корпуса, что позволяет обустраивать ее в углублениях до 10 м.
Также уловитель оснащается колодцем и лестницей для обслуживания.
Установка может выполняться под газоном и непосредственно под дорогой.
Во втором варианте асфальтовое полотно и канализационная сеть отеляются железобетонной плитой с люком.

Характеристики нефтеуловителя:

Диаметр корпуса, мм (d1): 1200
Длина корпуса, мм (L): 1200
Высота входа (лоток), мм (h3): 1050
Dвх/Dвых, мм (d3/d4): по ТЗ
Перепад вх/вых, мм: 50
Высота колодца, с учетом глубины установки подключенной трубы, мм (h2): по ТЗ
Общая высота устройства, с учетом параметра h2, мм (h1): по ТЗ
Расход, л/с: 2
Объем, л: 1200
Нестандартное исполнение: возможно
Функциональные возможности
Можно изготовить в нестандартном исполнении.
Опционально дополняется приборами контроля уровня ила и нефтесодержащих веществ, а также звуковым модулем.
Высота колодца может настраиваться.

Преимущества горизонтального нефтеуловителя

Выполнен согласно правилам и техническим нормам России, сертификат по ГОСТ ISO 9001 - 2011.
Устойчивость каркаса, может воспринимать нагрузку от грунта при погружении на 10 м вглубь.
Качественная очистка с учетом того, что это одноступенчатая система.
Стандартный вариант исполнения с фильтрующим блоком, который может сниматься. Устройство легко обслуживать и ремонтировать.
Надежная защита колодца без необходимости установки специальных крепежей и герметизирующих средств.
Компактные размеры и небольшой вес.
Возможность настройки длины колодезного отсека – можно откорректировать уже после установки емкости.
Наличие приборов контроля заполнения илом и маслами со звуковым модулем, опционально.
Наличие приборов контроля уровня заполнения, опционально.
Наличие средств роботизированного сбора нефтесодержащих компонентов, опционально.
Возможность создания специфической конфигурации устройства.
Оперативность создания готового изделия – 5 дней.
Долговечность – система способна прослужить без потери эксплуатационных качеств более полувека, при квалифицированном техническом обслуживании и постоянной чистке встроенного блока.
Гарантия на товар – 5 лет.
Принцип работы установки
Стоки, которые направляются для фильтрации в нефтеуловитель, поступают в емкость по каналу d3. Стенка b препятствует прямому поступлению стоков через трубу d4, благодаря чему они стекают вниз, сквозь очистительный элемент. Рабочие поверхности очистительного сегмента выполнены из тонких листов полипропилена, который отталкивает жидкость, но притягивает нефтесодержащие компоненты. Эти частицы постепенно скапливаются и образуют капли, которые при постоянной тряске ПП-листов от движения жидкости, выдавливаются на поверхность зеркала воды. Частицы продолжают скапливаться, формируя пленку. Стоки, из которых удалена большая часть нефтепродуктов, стекают под действием физических сил в выходную трубу, откуда направляются в канализацию или на дополнительную фильтрацию, через сорбционный слой.

Особенности установки и подключения:

Выполнение землеройных задач – для создания углубления в точке обустройства емкости.
Монтаж плиты – по схемам в паспорте изделия.
Монтаж емкости на плиту.
Выполнение крепления уловителя к плите.
Подсоединение устройства к сточной системе.
Обустройство колодца (удлиненной горловины).
Заполнение емкости водой и выравнивание грунта.

Монтаж горизонтального нефтеуловителя

Нефтеуловитель устанавливается и подключается к точке выхода внутренней системы канализации, имеющей в своей конструкции вентилируемый стояк. При отсутствии вентиляционного стояка, его необходимо установить с точкой выхода под конек дома. Согласовать со специалистами необходимость оборудование вентиляции емкости нефтеуловителя, в случае отсутствия необходимости заглушить имеющийся на изделии патрубок вентиляции.

Установка и запуск горизонтального нефтеуловителя включает в себя несколько этапов:

Земляные работы. Включают в себя выбор места и копку котлована.

Монтаж разгрузочной плиты. Технические требования, необходимые для её установки, указаны в техническом паспорте.

Непосредственная установка маслобензоотделителя. Она обязательно должна осуществляться на тщательно выровненную бетонную плиту.

Фиксация установки. Для этого используются специальные стропы, которые фиксируют её к бетонному основанию.

Подвод к маслобензоотделителю входящих и выходящих труб. Обычно они относятся к стандартной канализационной сети.

Монтаж удлиненной горловины (в случае необходимости).

Засыпка ямы под нефтеуловитель. Она производится методом трамбования и с параллельным заполнением ёмкости жидкостью. (обычно поочерёдно по 300 мм).

При выборе места под установку необходимо руководствоваться следующими рекомендациями:

Установку, по возможности, располагать ниже сооружения по естественному уклону местности. Предусмотреть возможность подъезда к установке ассенизационной машины для откачки осадка. Располагать установку по возможности ближе к дому. Оптимальное расстояние 3-5 метров. Следует иметь в виду, что увеличение длины трассы до установки ведет к усложнению прочистки в случае засора. Трассу длиннее 15 метров необходимо выполнять с промежуточным колодцем. Трасса от дома к установке должна быть прямой. Если невозможно организовать прямую трассу, в местах перегибов устраивают повторные колодцы.
