Кромкорез K15
5 882 BYN
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой положениями ст. 405 Гражданского кодекса Республики Беларусь.
Описание

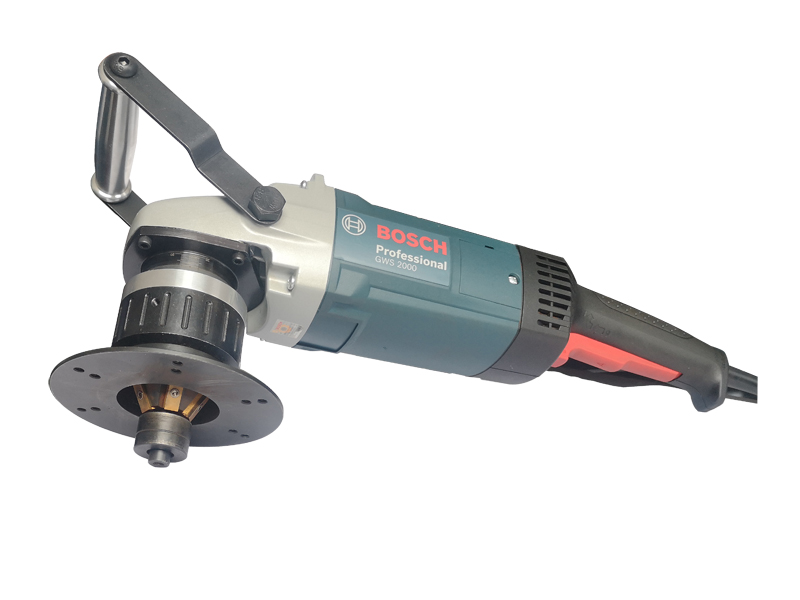

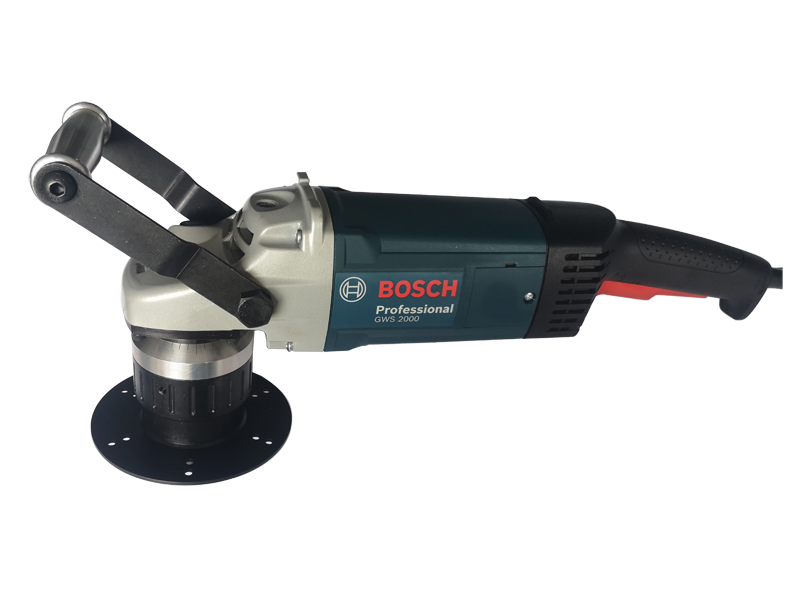

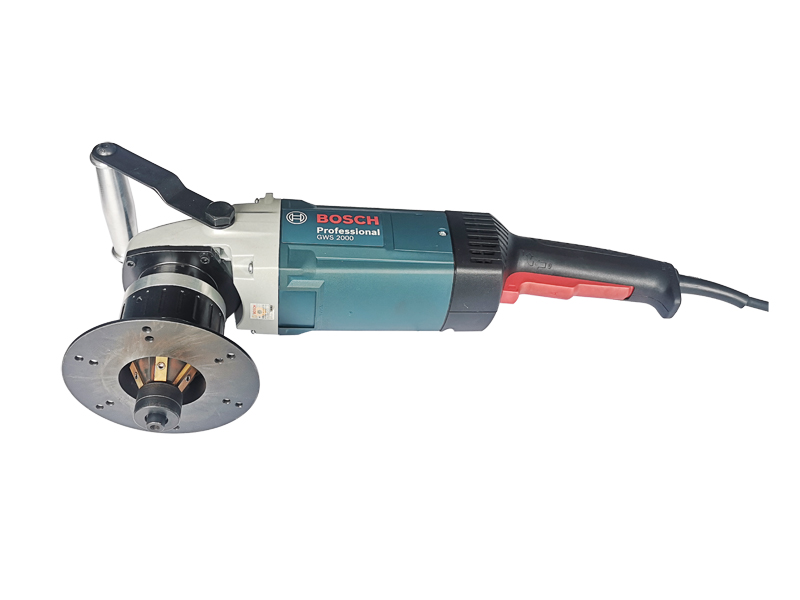

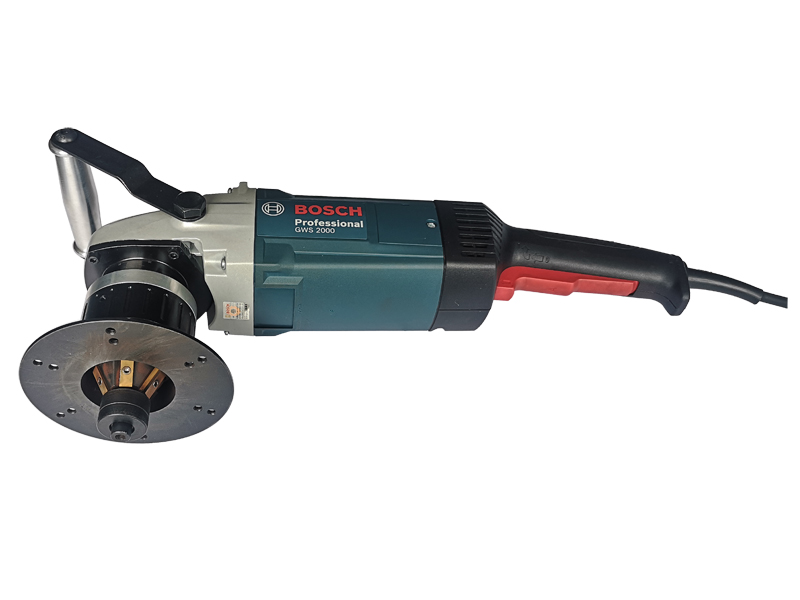

Кромкофрезерный станок модели K15 предназначен для снятия фасок на радиусных и прямолинейных торцах деталей и заготовок для подготовки под сварку, снятия грата, удаления заусенцев и других задач требующих нарезания фасок.
Угол фаски задается типом (углом режущего профиля) конусной кромкофрезерной головки установленной на станке. Наиболее популярные углы 30 ° и 45 ° являются стандартными. Фрезерные головки с другими углами профиля могут быть предоставлены по заказу.
Снятие фасок выполняется методом фрезерования для чего фрезерные головки снабжаются сменными режущими твердосплавными пластинами. Каждая пластина имеет 4 режущие кромки. По мере износа режущей кромки производится поворот пластин на очередную режущую кромку. После износа всех режущих кромок производится смена всех пластин. Всего на головке устанавливается 5 пластин. Т.е. комплект сменных пластин составляет 5 шт. Пластины поставляются поштучно.
Глубина разделки (ширина фаски) задается «вылетом» фрезы относительно горизонтальной направляющей. Горизонтальная направляющая представляет собой круг который базирует кромкофрезерный станок по плоскости заготовки. Круг установлен на резьбовой части корпуса так что вращением может перемещаться вдоль оси. Так устанавливается вылет фрезерной головки относительно горизонтальной направляющей. Для контроля вылета с торца имеется шкала и резьбовые фиксаторы для закрепления направляющей после регулировки.
Функцию вертикальной направляющей выполняет ролик, расположенный на оси фрезы. Ролик свободно вращается, базируя станок по торцу заготовки.
Угол фаски задается типом (углом режущего профиля) конусной кромкофрезерной головки установленной на станке. Наиболее популярные углы 30 ° и 45 ° являются стандартными. Фрезерные головки с другими углами профиля могут быть предоставлены по заказу.
Снятие фасок выполняется методом фрезерования для чего фрезерные головки снабжаются сменными режущими твердосплавными пластинами. Каждая пластина имеет 4 режущие кромки. По мере износа режущей кромки производится поворот пластин на очередную режущую кромку. После износа всех режущих кромок производится смена всех пластин. Всего на головке устанавливается 5 пластин. Т.е. комплект сменных пластин составляет 5 шт. Пластины поставляются поштучно.
Глубина разделки (ширина фаски) задается «вылетом» фрезы относительно горизонтальной направляющей. Горизонтальная направляющая представляет собой круг который базирует кромкофрезерный станок по плоскости заготовки. Круг установлен на резьбовой части корпуса так что вращением может перемещаться вдоль оси. Так устанавливается вылет фрезерной головки относительно горизонтальной направляющей. Для контроля вылета с торца имеется шкала и резьбовые фиксаторы для закрепления направляющей после регулировки.
Функцию вертикальной направляющей выполняет ролик, расположенный на оси фрезы. Ролик свободно вращается, базируя станок по торцу заготовки.
Характеристики
|
Частота вращения шпинделя, об/мин
|
8500 |
|
Макс. толщина заготовки, мм
|
3 |
|
Макс. размеры фаски, мм
|
15 |
|
Потребляемая мощность, кВт
|
2 |
|
Масса, кг
|
8.5 |
