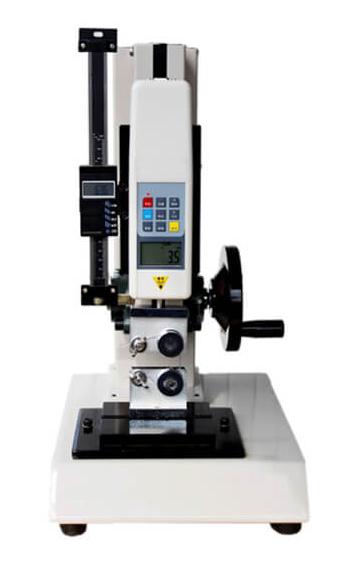

Тестер силы обжима наконечников AT-U2-70B

Данный ручной испытательный стенд предназначен для измерения усилий растяжения и сжатия до 1000 Н (100 кгс). В отличие от горизонтальных испытательных машин, занимающих много места, этот прибор имеет вертикальную конструкцию, позволяющую проводить испытания образцов в вертикальном положении. Высота стенда составляет 500 мм. Благодаря компактным размерам и весу всего 15 кг, устройство легко размещается на рабочем столе.

Это универсальное оборудование, которое, в частности, часто используется для проверки прочности обжима проводов. С помощью различных сменных приспособлений (оснастки) на нем можно выполнять широкий спектр испытаний: на растяжение, сжатие, изгиб, отслаивание, сдвиг, разрыв, прокол и другие.

Механическая часть стенда выполнена в полностью закрытом корпусе. В системе привода используются высокоточные шарико-винтовые передачи и линейные направляющие, что обеспечивает минимальный люфт и высокую эффективность передачи усилия, значительно повышая точность измерений. В средней части стенда расположен маховик: при его вращении цифровой динамометр (измеритель усилия) перемещается вверх или вниз, создавая нагрузку растяжения или сжатия на испытуемый образец. Конструкция узла управления с маховиком использует принцип рычага, что делает работу с устройством более удобной и менее утомительной для оператора.

Стенд модели AT-U2-70 оснащен цифровой шкалой перемещения с точностью 0,01 мм. Это позволяет одновременно измерять усилие и величину перемещения, а также в режиме реального времени отслеживать их изменение в процессе испытания на растяжение или сжатие.

Данный ручной испытательный стенд для измерения усилия отличается компактными размерами, продуманной конструкцией, высокой стабильностью и удобством в эксплуатации.

Подвижный зажим для фиксации образца приводится в движение с помощью маховика.

В качестве передаточного механизма используется высокоточный шарико-винтовой привод, обеспечивающий точность проводимых испытаний.

Доступны измерительные приборы с различными диапазонами измерений: от 2 Н до 1000 Н.

Ход подвижной части стенда составляет до 150 мм.

Измерительный прибор обладает высокой точностью — до 0,0001 Н.

Устройство оснащено ЖК-дисплеем для отображения данных.

Предусмотрена настройка длительности подсветки экрана (от 0 до 99 секунд).

Возможен поворот (инвертирование) отображаемой на экране информации.

Доступен выбор единиц измерения: Н, фунт-сила (lbf), грамм-сила (gf) или килограмм-сила (kgf).

Прибор поддерживает режимы измерения: в реальном времени, фиксация пикового значения (Peak) и автоматическая фиксация пикового значения (Auto peak).

Предусмотрена память для сохранения 30 наборов данных.

Возможна свободная установка верхнего и нижнего предельных значений усилия с функцией подачи сигнала тревоги.

Совместимость с различными типами захватов и приспособлений позволяет проводить разнообразные испытания на сжатие и растяжение.

Наличие интерфейса RS-232 позволяет передавать данные на ПК.

Данные в режиме реального времени могут отображаться на компьютере в виде графиков.

Предусмотрена возможность сохранения и распечатки данных.

Цифровой динамометр (измеритель усилия) работает от встроенного перезаряжаемого аккумулятора или сетевого адаптера.
