Винтовой домкрат Tor ДВ 20.0

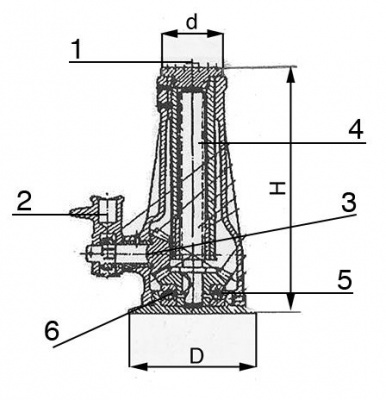

Конструкция винтового домкрата ДВ-20.0 (QL20.0) включает в себя литой чугунный корпус и расположенные внутри него резьбовой винт и зубчатую коническую шестерню. В зависимости от направления вращения зубчатой шестерни с помощью маленькой рукоятки осуществляется быстрая подводка опорной поверхности домкрата под поднимаемый груз или его опускание. Непосредственно силовой подъем (опускание) груза осуществляется с помощью большой рукояти.

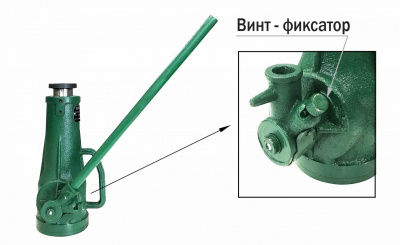

Подготовка к работе: Распаковать домкрат. Определить место подъема груза. Установить домкрат под груз и, вращая привод, подвести опорную пяту под груз. Вставить рукоятку в гнездо привода подъемного винта и начать подъем груза. Домкрат должен устанавливаться на прочную опорную поверхность, обеспечивающую полное и плотное прилегание опорной поверхности к основанию домкрата и неизменное пространственное положение домкрата во время работы. Если при подъеме начинает работать трещетка переключателя режима работ, то переключить ее в положение подъема. Для этого нужно поднять фиксатор переключателя так, чтобы направляющие вышли из пазов, повернуть фиксатор на 180 градусов и установить фиксатор на место. После этого можно продолжать подъем. Опускание производится в обратном порядке. Механизм трещетки работает только под нагрузкой.
Подготовка к работе: Распаковать домкрат. Определить место подъема груза. Установить домкрат под груз и, вращая привод, подвести опорную пяту под груз. Вставить рукоятку в гнездо привода подъемного винта и начать подъем груза. Домкрат должен устанавливаться на прочную опорную поверхность, обеспечивающую полное и плотное прилегание опорной поверхности к основанию домкрата и неизменное пространственное положение домкрата во время работы. Если при подъеме начинает работать трещетка переключателя режима работ, то переключить ее в положение подъема. Для этого нужно поднять фиксатор переключателя так, чтобы направляющие вышли из пазов, повернуть фиксатор на 180 градусов и установить фиксатор на место. После этого можно продолжать подъем. Опускание производится в обратном порядке. Механизм трещетки работает только под нагрузкой.
Подробнее
274 BYN
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой положениями ст. 405 Гражданского кодекса Республики Беларусь.
Описание
Конструкция винтового домкрата ДВ-20.0 (QL20.0) включает в себя литой чугунный корпус и расположенные внутри него резьбовой винт и зубчатую коническую шестерню. В зависимости от направления вращения зубчатой шестерни с помощью маленькой рукоятки осуществляется быстрая подводка опорной поверхности домкрата под поднимаемый груз или его опускание. Непосредственно силовой подъем (опускание) груза осуществляется с помощью большой рукояти.
Подготовка к работе: Распаковать домкрат. Определить место подъема груза. Установить домкрат под груз и, вращая привод, подвести опорную пяту под груз. Вставить рукоятку в гнездо привода подъемного винта и начать подъем груза. Домкрат должен устанавливаться на прочную опорную поверхность, обеспечивающую полное и плотное прилегание опорной поверхности к основанию домкрата и неизменное пространственное положение домкрата во время работы. Если при подъеме начинает работать трещетка переключателя режима работ, то переключить ее в положение подъема. Для этого нужно поднять фиксатор переключателя так, чтобы направляющие вышли из пазов, повернуть фиксатор на 180 градусов и установить фиксатор на место. После этого можно продолжать подъем. Опускание производится в обратном порядке. Механизм трещетки работает только под нагрузкой.
Подготовка к работе: Распаковать домкрат. Определить место подъема груза. Установить домкрат под груз и, вращая привод, подвести опорную пяту под груз. Вставить рукоятку в гнездо привода подъемного винта и начать подъем груза. Домкрат должен устанавливаться на прочную опорную поверхность, обеспечивающую полное и плотное прилегание опорной поверхности к основанию домкрата и неизменное пространственное положение домкрата во время работы. Если при подъеме начинает работать трещетка переключателя режима работ, то переключить ее в положение подъема. Для этого нужно поднять фиксатор переключателя так, чтобы направляющие вышли из пазов, повернуть фиксатор на 180 градусов и установить фиксатор на место. После этого можно продолжать подъем. Опускание производится в обратном порядке. Механизм трещетки работает только под нагрузкой.
Характеристики
|
Ход штока, мм
|
180 |
|
Грузоподъемность, тонн
|
20.0 |
|
Высота подъема, мм
|
500 |
|
Длина рукоятки, мм
|
640 |
|
Усилие на рукоятке, Н
|
500 |
|
Диаметр опоры, мм
|
65 |
|
Диаметр основания, мм
|
125 |
|
Высота подхвата, мм
|
320 |
|
Габаритные размеры, мм
|
550х220х360 |
|
Масса, кг
|
18.2 |
