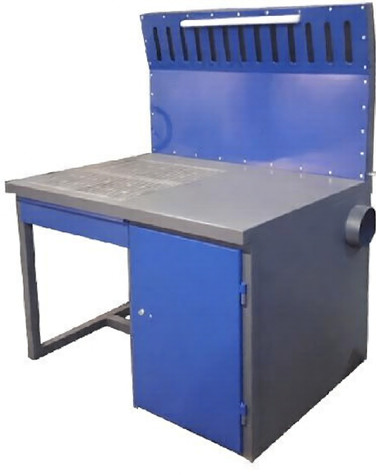

Стол сварщика ССН-02-05

Стол сварщика (сварочный пост) ССН-02-05 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика ССН-02-05 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Стол сварщика (сварочный пост) ССН-02-05 состоит из жесткого сварного каркаса, выполненного из стальной профильной трубы, с обшивками из листовой стали, вытяжного зонта, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика ССН-02-05 выполнена в виде съемной чугунной решетки. Решетка представляет собой чугунную литую плиту с пазами, изготовленную из серого чугуна и прошедшую точную механическую обработку фрезерованием. Применение решетки из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решетки и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решетки с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью.

В столе сварщика ССН-02-05 удаление сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах) производится сверху через вытяжной зонт. Через пазы в чугунной решетке происходит удаление шлака, огарков электродов с рабочей поверхности стола сварщика в специальный выдвижной ящик, расположенный под столешницей.

Местное освещение стола сварщика ССН-02-05 производится светильником, установленным в верхней части вытяжного зонта. Пульт управления вентилятором расположен справа под столешницей.

Стол сварщика ССН-02-05 оборудован болтами заземления для исключения поражения персонала электрическим током.
