Роликовый сварочный вращатель INHGK-1000S

Роликовые вращатели INHGK-1000S специально разработаны для вращения труб при круговой сварке, резке и покраске. Относятся к роликовым опорам малой грузоподъемности для сварки труб диаметром от 20 до 800 мм и весом до 1000 кг. Роликовые вращатели выполнены в компактной форме, которая позволяет использовать их в составе автоматических систем сварки, а также элементом механизации ручных процессов. При работе с малыми диаметрами труб вращатель можно установить непосредственно на рабочий стол сварщика.

Преимущества сварочных позиционеров INHGK-1000S

• Отлично подходит для поворота и позиционирования небольших емкостей и цилиндрических заготовок
• Оснащены высокоэффективными металлическими роликами с полиуретановым покрытием, обеспечивающими стабильную работу
• Система бесступенчатого регулирования скорости постоянного/переменного тока
• Имеется переключатель для вращения по часовой стрелке/против часовой стрелки, ножной переключатель для функций запуска/остановки
• Наличие реле времени для автоматической сварки
• Компактная и прочная конструкция, простая в эксплуатации

Конструктивные особенности позиционеров INHGK-1000S

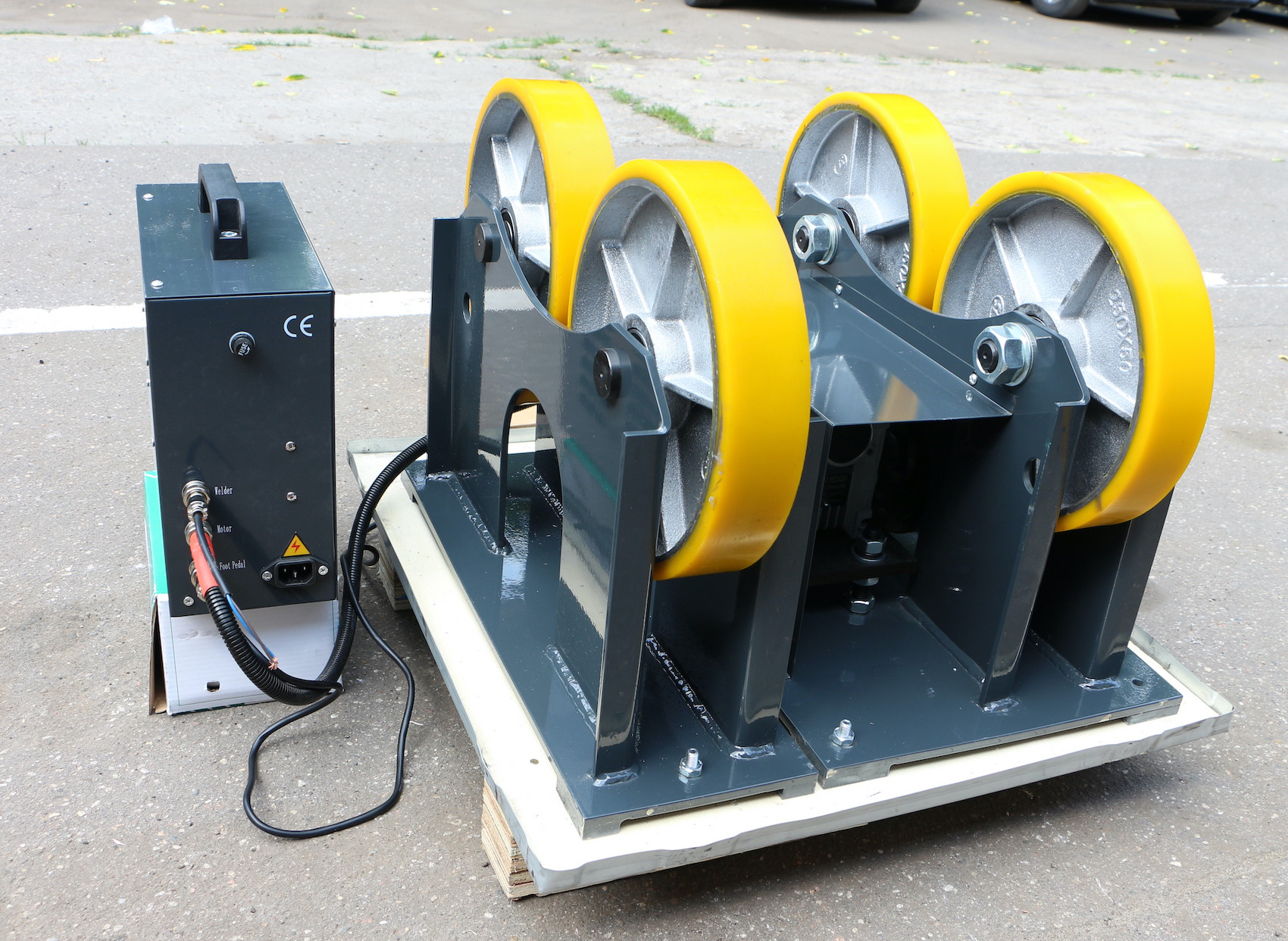

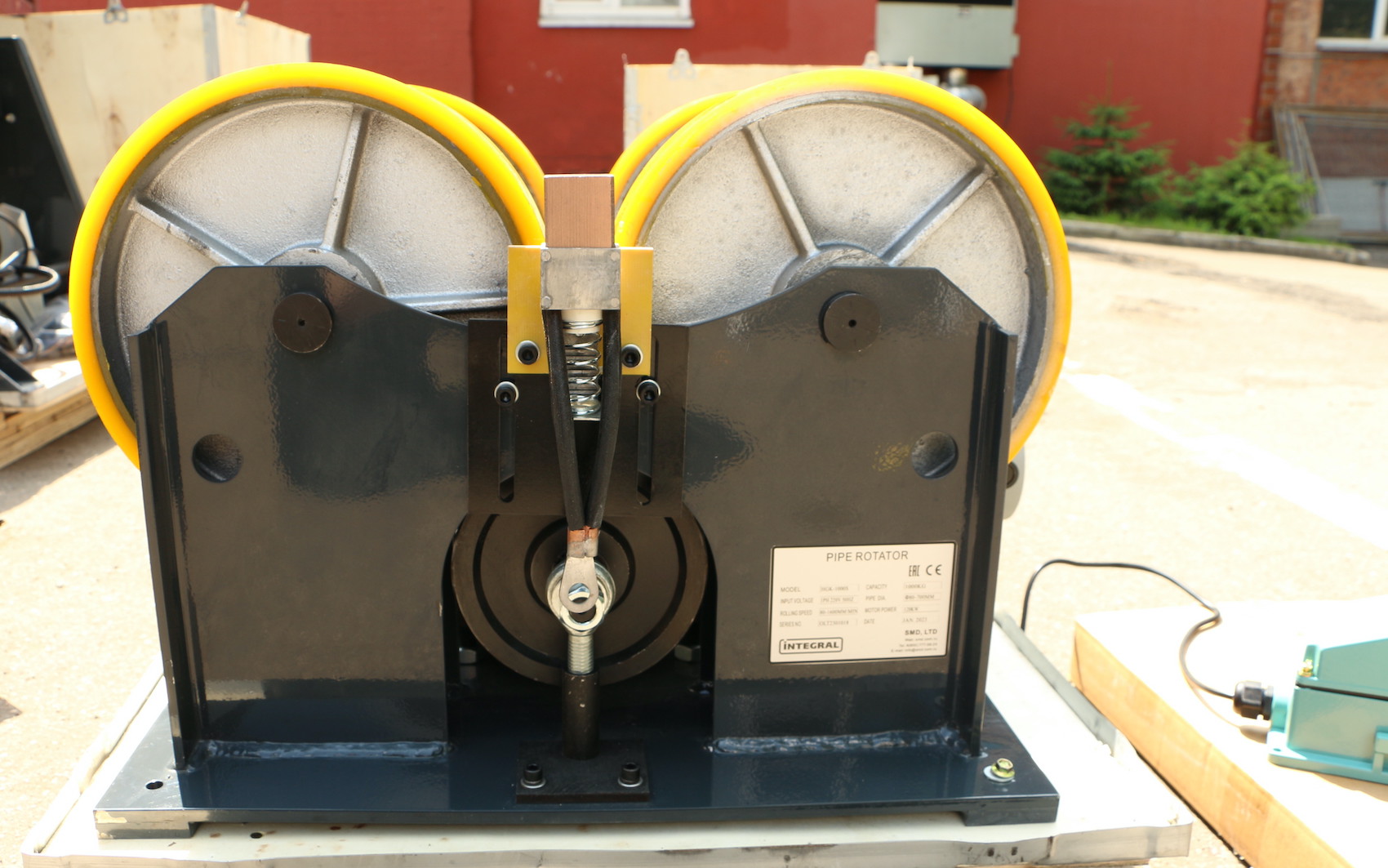

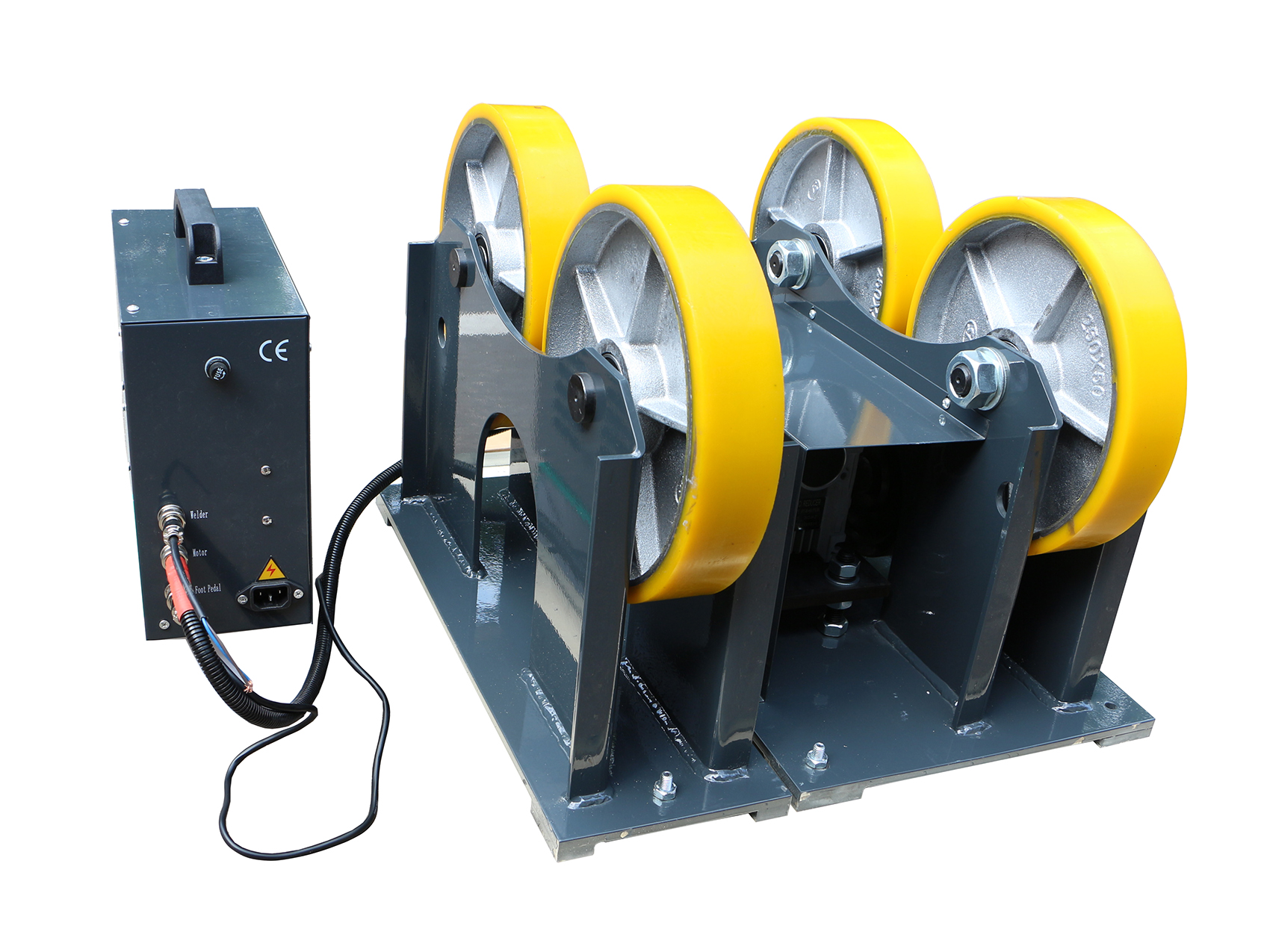

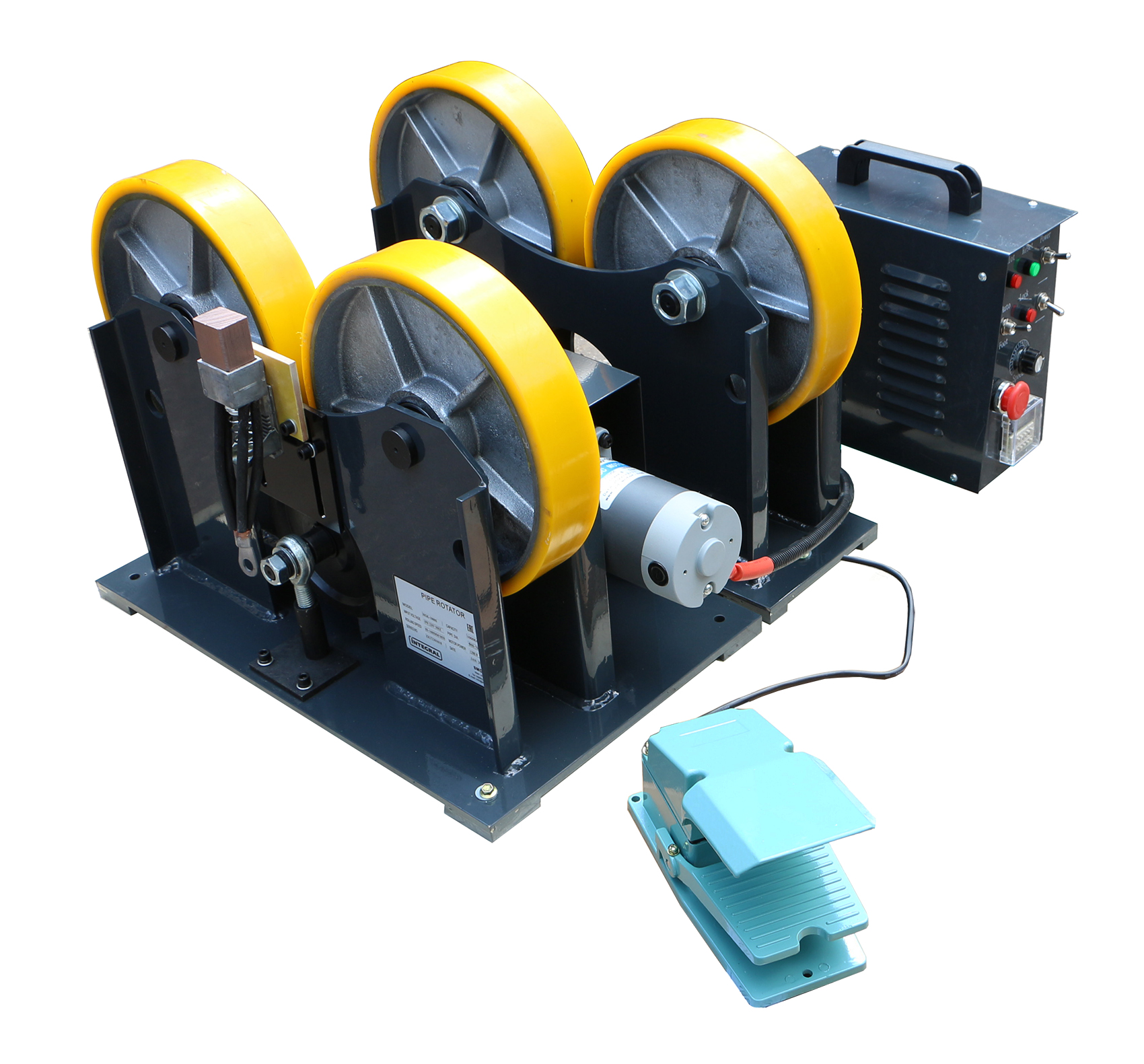

Сварочные роликовые вращатели серии INHGK-1000S состоят из жесткой рамы, цельнолитых роликов, контактного устройства обратного кабеля, электрического блока управления, педали пуска и электродвигателя.

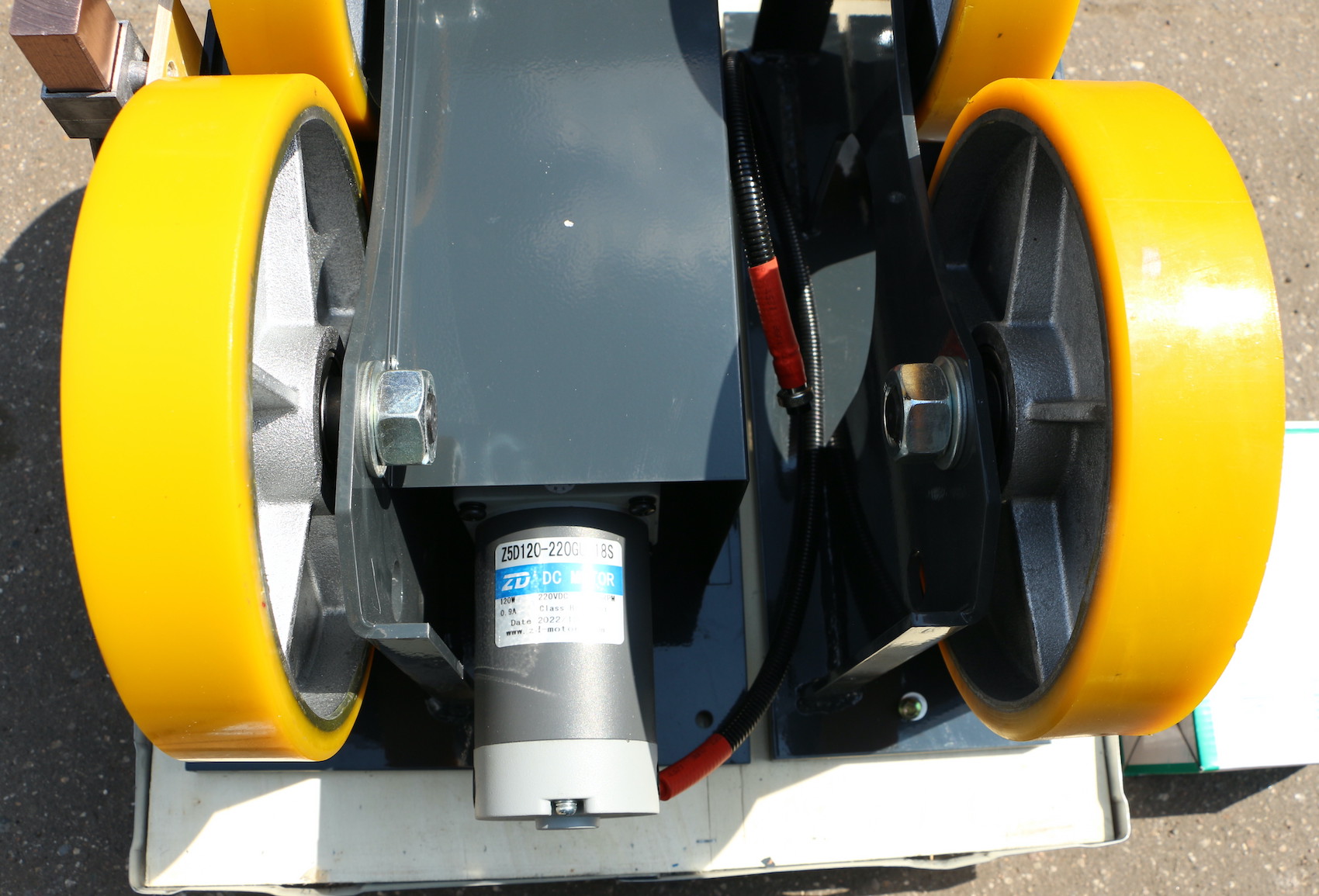

Рабочая поверхность роликов покрыта техническим полиуретаном, что обеспечивает надежное сцепление с изделием (без проскальзывания) и длительный срок службы. Приводная секция оснащена двигателем постоянного тока мощностью 0,2 кВт, работающем от сети 220 В. Регулировка скорости вращения роликов осуществляется с помощью потенциометра, расположенного на лицевой панели блока управления. Для удобства работы сварщика имеется кнопка-педаль. Аппарат прост и надежен в эксплуатации. Опционально на блоке управления может быть установлен таймер, который в автоматическом режиме отключит вращение и сварку через заданное время.

Сварочные роликовые вращатели INHGK-1000S имеют ступенчатую регулировку под определенный диапазон диаметров обрабатываемых труб и обечаек. Первая ступень рассчитана на диаметры до 450 мм, вторая ступень от 300 до 800 мм включительно.

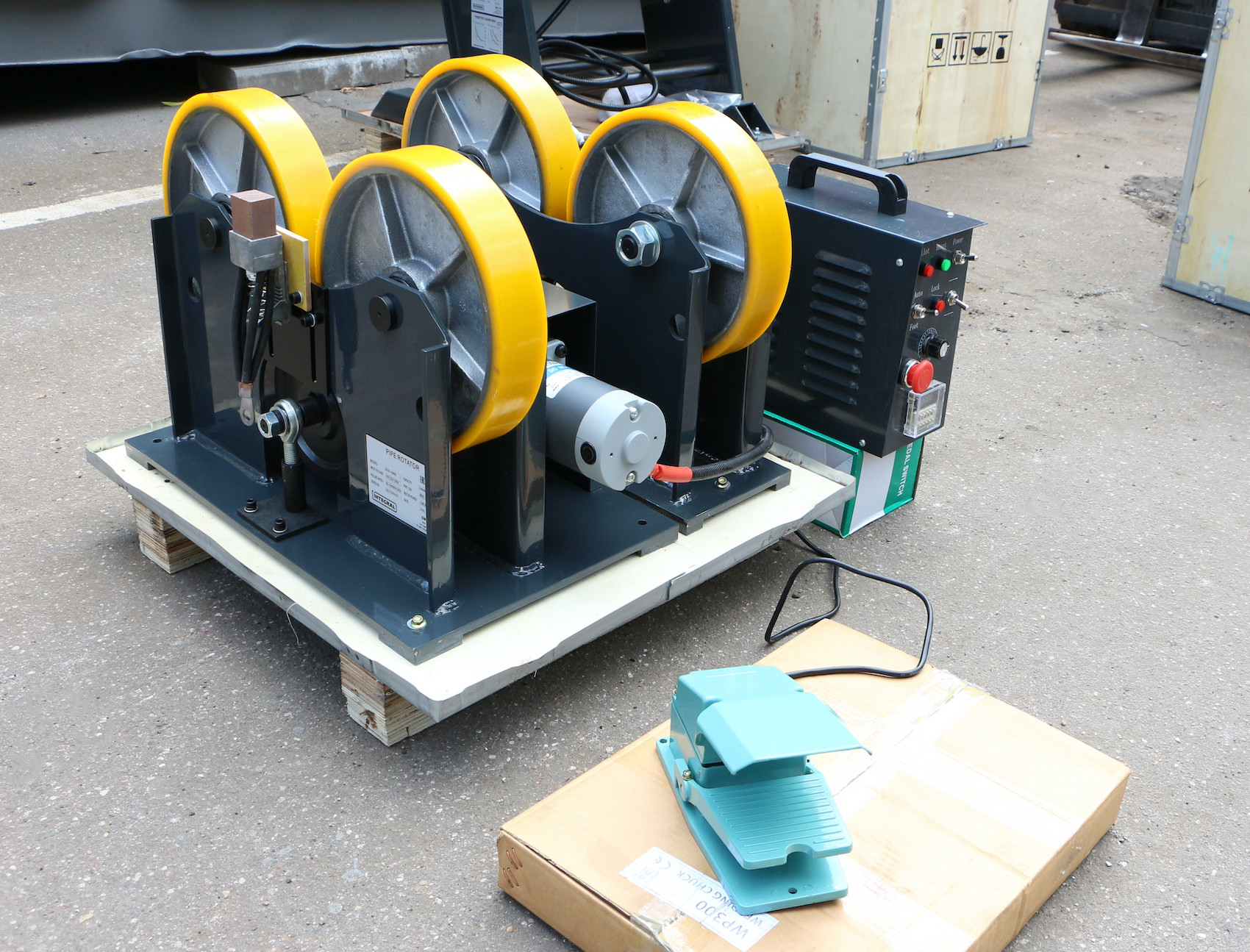

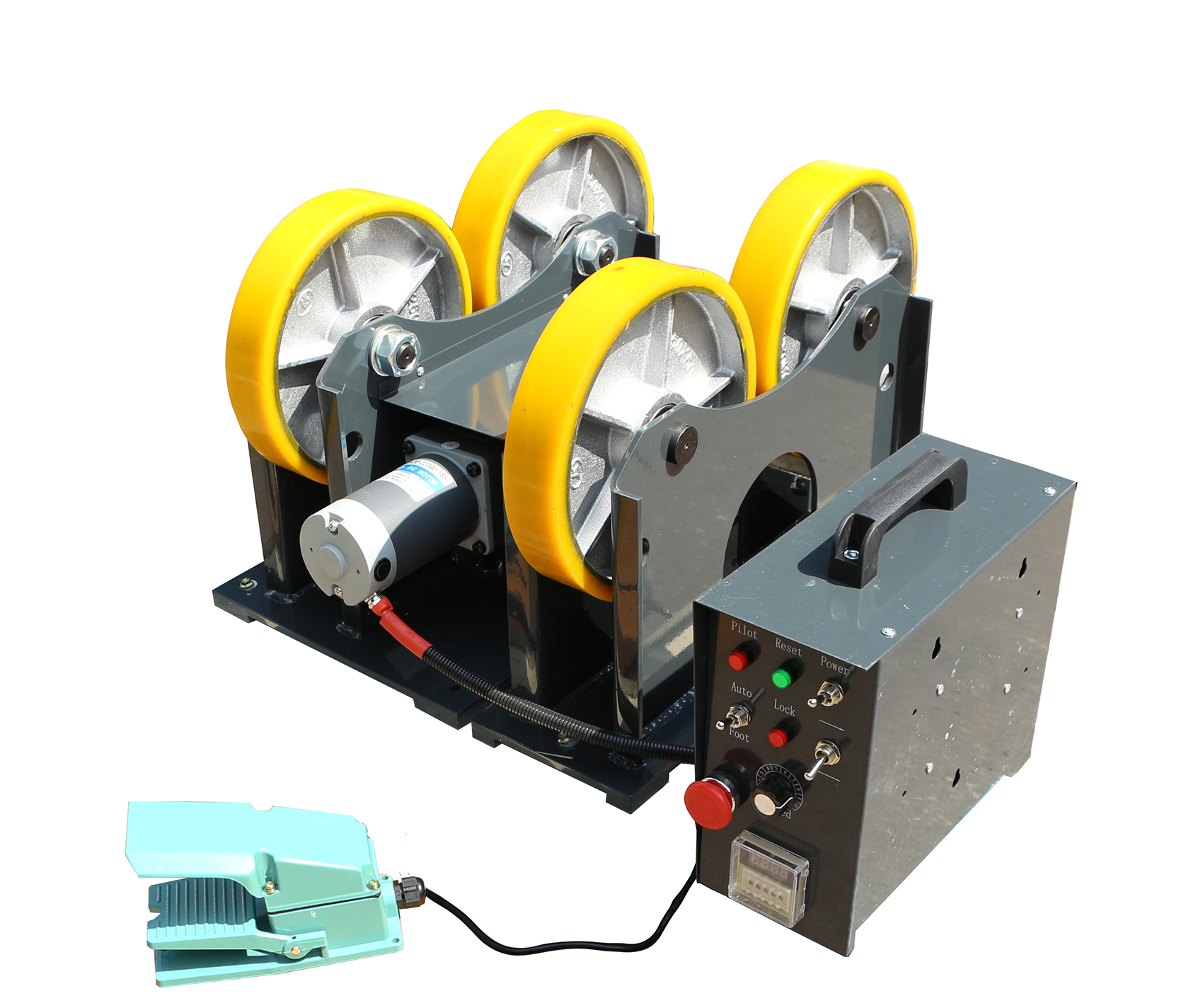

Вращатель оснащен блоком управления, на котором находятся кнопки и переключатели управления работой позиционера. Панель снабжена переключателями питания, направления вращения, режима «Авто» и ручного, потенциометром регулировки скорости вращения, кнопкой аварийного останова. Пуск вращателя осуществляется с пусковой педали. Скорость вращения роликов регулируется при помощи платы управления двигателем постоянного тока.

При автоматизации процесса сварки используется таймер включения. Он расположен в нижней части блока. С помощью механических кнопок устанавливается время срабатывания реле с точность до сотых долей секунды. После нажатия педали (кнопки) одновременно начнется вращение рабочего стола и процесс сварки. По окончании установленного времени вращение роликов автоматически остановится и сварка прекратится. Для восстановления работы таймера нажмите кнопку «Reset». Кнопка «Pilot» используется для включения или отключения источника сварки в процессе работы позиционера.
