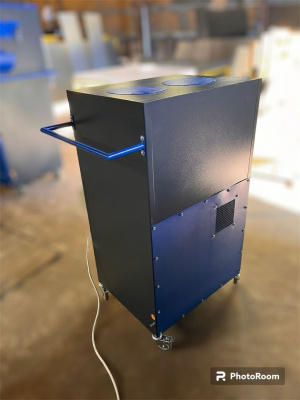

Фильтровентиляционная установка ФВУ-05

Фильтровентиляционная установка ФВУ-05 предназначена для улавливания и очистки воздуха от дыма и пыли, образующихся в результате выполнения работ связанных с пайкой.

Благодаря наличию в конструкции колесных опор установка ФВУ-05 легко перемещается и устанавливается в местах проведения паяльных работ.

Фильтровентиляционная установка ФВУ-05 дополнительно может комплектоваться одним или двумя фланцами ФЛ-05 для подключения к поворотно-вытяжным устройствам ПВУ-05, ПВУ-05-02 или непосредственно к рабочему месту паяльщика. Фланцы ФЛ-05 крепятся к верхней обшивке установки ФВУ-05. Конструкция установки позволяет использовать ее как для двух, так и для одного рабочего места. В случае, когда используется только один фланец, второе отверстие для подключения закрывается заглушкой с резиновым уплотнением.

Фильтровентиляционная установка ФВУ-05 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, вентилятора, отсека с фильтрующими кассетами.

Воздушно-газовая смесь, удаляемая из зоны пайки, проходит через фильтр грубой очистки, фильтр тонкой очистки (фильтр абсолютной очистки НЕРА), угольный фильтр, фильтр тонкой очистки, вентилятор и уже в очищенном состоянии выбрасывается в помещение через дно установки. По мере загрязнения фильтрующие элементы установки подлежат замене.

С лицевой стороны фильтровентиляционная установка ФВУ-05 оборудована дверью для обслуживания фильтров, которая жестко фиксируется специальными прижимными ручками. Дверь примыкает к каркасу через уплотнитель, обеспечивающий герметичность установки.

Фильтровентиляционная установка ФВУ-05 перемещается на четырех колесных опорах, что позволяет организовать работу установки в необходимом месте проведения паяльных работ.

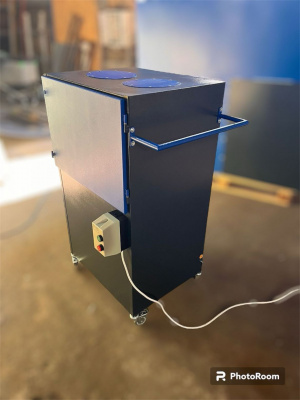

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована электрическим шнуром с вилкой для подключения к питающей сети помещения. Включение, выключение вентилятора установки производится с помощью пульта управления, расположенного на лицевой стенке установки.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-05 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Фильтровентиляционная установка ФВУ-05 дополнительно может комплектоваться одним или двумя фланцами ФЛ-05 для подключения к поворотно-вытяжным устройствам ПВУ-05, ПВУ-05-02 или непосредственно к рабочему месту паяльщика.
