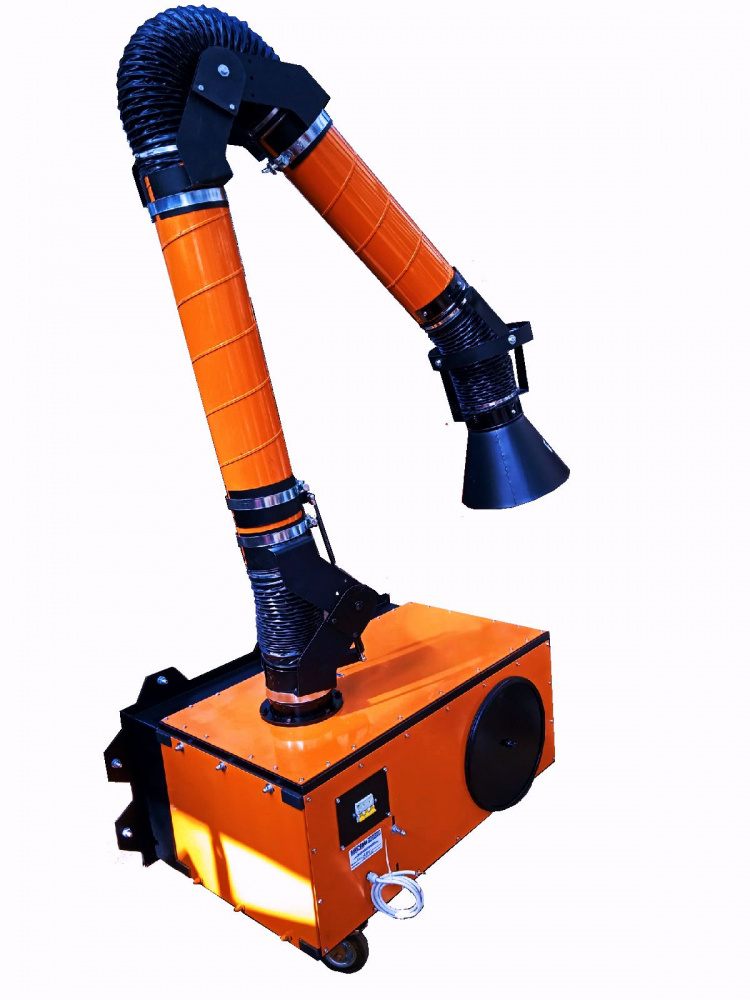

Фильтровентиляционная установка ФВУ-1 РУ

Фильтровентиляционная установка ФВУ-1РУ предназначена для очистки воздуха при проведении сварочных, зачистных, шлифовальных и других работ. Она состоит из каркаса, выполненного из профильной трубы 30х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

ФВУ-1РУ оснащена трехступенчатой системой очистки. На первом этапе фильтруемый воздух из рабочей зоны проходит через предфильтр, картриджный фильтр и угольный фильтр.

В нижней части ФВУ-1РУ предусмотрен поддон для пыли. При необходимости или по мере загрязнения необходимо производить очистку поддона от мусора.

С лицевой стороны ФВУ-1РУ оборудован контрольной дверью для обслуживания фильтров, которая жестко фиксируется специальными прижимными винтами. Фильтры установлены в специальные направляющие, которые обеспечивают жесткую фиксацию в шкафе. Все открывающиеся элементы установки (дверь, поддон) примыкают к каркасу через уплотнитель, обеспечивающий герметичность. Выброс отфильтрованного воздуха происходит через систему угольных фильтров.

ФВУ оборудована системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится из цеховой магистрали через влагомаслоотделитель в ресивер, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром, осыпаются в поддон, расположенный в самом низу ФВУ. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру осуществляется через герметичный люк, расположенный в торцевой стенке установки.

Необходимое разряжение воздуха создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе установки.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования, а также уменьшает пусковые токи электродвигателя.

Фильтровентиляционный агрегат ФВУ-1 РУ перемещается на четырех колесных опорах, что позволяет организовать работу по вытяжке грязного воздуха в необходимом месте.

Фильтрующие элементы легко подлежат замене при их загрязнении и могут комплектоваться к установке как дополнительная опция.
