Циклон ЦЗП-6000
5 411 BYN
Наличие уточняйте
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой положениями ст. 405 Гражданского кодекса Республики Беларусь.
Описание
Циклон ЦЗП предназначен для улавливания различных видов сухой неслипающейся пыли с высокой начальной концентрацией.
Находят широкое применение в различных отраслях промышленности (машиностроение, судостроение, аккумуляторная промышленность и т.д.)
Могут быть использованы в качестве первой ступени очистки в системах вентиляции при плазменных процессах.
Находят широкое применение в различных отраслях промышленности (машиностроение, судостроение, аккумуляторная промышленность и т.д.)
Могут быть использованы в качестве первой ступени очистки в системах вентиляции при плазменных процессах.
Принцип работы вихревого циклона основан на дополнительной закрутке основного пылевого потока путем тангенциальной подачи запыленного воздуха в нижнюю часть корпуса. Проведенные исследования показали, что при очистке воздуха от кварцевой пыли стандартных размеров остаточная запыленность на выходе из ЦЗП в 2,5 раза меньше по сравнению с циклоном ЦН-11 той же производительности.
Принцип работы

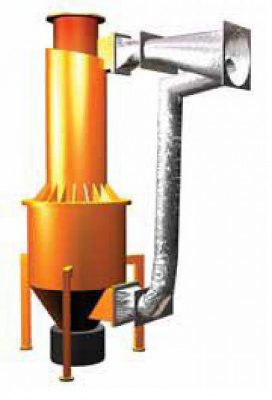

Циклон с центральным закрученным потоком состоит из сепарационной камеры, патрубка – завихрителя вторичного потока, расположенного под углом 15° к горизонту, патрубка – завихрителя первичного потока и съемного бункера – накопителя.
В сепарационной камере первичный и вторичный потоки запыленного воздуха закручиваются в одном направлении и под действием центробежных сил пылевые частицы перемещаются к стенкам корпуса и опускаются вниз в бункер-накопитель. К патрубкам подсоединяется обвязка, собираемая из воздуховодов. В вертикальной части обвязки между воздуховодами расположен дроссель-клапан. Диаметры воздуховодов определены таким образом, чтобы 2/3 количества воздуха (первичный поток) подавалось через верхний патрубок, а 1/3 через нижний патрубок.
Находят широкое применение в различных отраслях промышленности (машиностроение, судостроение, аккумуляторная промышленность и т.д.)
Могут быть использованы в качестве первой ступени очистки в системах вентиляции при плазменных процессах.
Находят широкое применение в различных отраслях промышленности (машиностроение, судостроение, аккумуляторная промышленность и т.д.)
Могут быть использованы в качестве первой ступени очистки в системах вентиляции при плазменных процессах.
Принцип работы вихревого циклона основан на дополнительной закрутке основного пылевого потока путем тангенциальной подачи запыленного воздуха в нижнюю часть корпуса. Проведенные исследования показали, что при очистке воздуха от кварцевой пыли стандартных размеров остаточная запыленность на выходе из ЦЗП в 2,5 раза меньше по сравнению с циклоном ЦН-11 той же производительности.
Принцип работы
Циклон с центральным закрученным потоком состоит из сепарационной камеры, патрубка – завихрителя вторичного потока, расположенного под углом 15° к горизонту, патрубка – завихрителя первичного потока и съемного бункера – накопителя.
В сепарационной камере первичный и вторичный потоки запыленного воздуха закручиваются в одном направлении и под действием центробежных сил пылевые частицы перемещаются к стенкам корпуса и опускаются вниз в бункер-накопитель. К патрубкам подсоединяется обвязка, собираемая из воздуховодов. В вертикальной части обвязки между воздуховодами расположен дроссель-клапан. Диаметры воздуховодов определены таким образом, чтобы 2/3 количества воздуха (первичный поток) подавалось через верхний патрубок, а 1/3 через нижний патрубок.
Характеристики
|
Производительность, м³/ч
|
6000 |
|
Степень очистки, %
|
85 |
|
Сопротивление, Па
|
1100 |
|
Масса, кг
|
200 |
