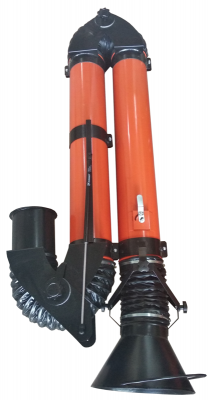

Поворотно-вытяжное устройство KUA-200-3H
Вытяжное устройство KUA-200 предназначено для улавливания и удаления различных видов дыма и пыли, а также т.п. вредных веществ, выделяющихся на стационарных и нестационарных рабочих местах. Вытяжное устройство может улавливать загрязненный воздух на высоте превышающей высоту своей установки.
Вытяжное устройство KUA-200 эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору или к фильтру воздуха. Температура перемещаемой воздушной среды не должна превышать +70 град С.
Конструкция KUA-200
Вытяжное устройство имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока без турбулентностей, исключает накопление частиц грязи и уменьшает потери давления.
Вытяжное устройство KUA-200 состоит:
- из жестких и гибких воздуховодов, снаружи которых расположен опорный механизм;
- монтажного кронштейна с поворотной муфтой и монтажным фланцем (KP-KUA), которые позволяют закрепить само устройство, установить индивидуальный вентилятор или подключить воздуховод;
- круглой воздухоприемной воронки (D=300мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.
Рычаги выполнены из листовой стали и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ.
Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой.
Вытяжное устройство KUA-200 устанавливается:
- на стене при помощи монтажного кронштейна;
- на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте;
- на передвижном фильтре при помощи поворотной муфты.
|
Производительность, м³/ч
|
1000-2000 |
|
Радиус действия, м
|
3 |
|
Диаметр воздуховода, мм
|
200 |
- Доп.комплектация:
Подсветка Воронка с подсветкой PA-110 Монтажная балка, L=1,1м. PA-220 Монтажная балка, L=2,2м. КР-KUA-M Кронштейн для вытяжного устройства.
