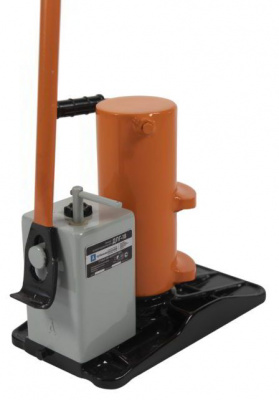

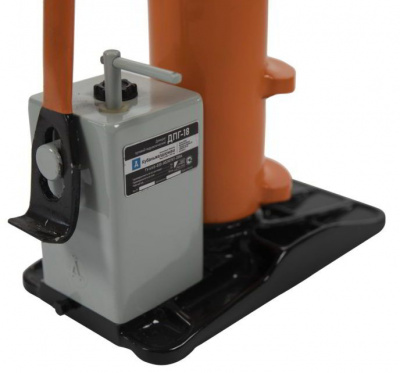

Путевой домкрат ДПГ-18

• конструкторская и технологическая эволюция от ПГ-9 до ДПГ-20/175
• прочная и компактная конструкция
• легкий и точный подъем рельсошпальной решетки
• непревзойдённая надёжность
• простота в обращении, съемная рукоятка
• быстрый и безопасный возврат при сбрасывании давления
• качество, проверенное временем
• лучшие цены на путевые домкраты
• надёжный гидравлический насос
• оперативная поставка запасных частей

СХЕМА ЖЕЛЕЗНОДОРОЖНОГО ДОМКРАТА ДПГ 18

По своей конструкции домкрат путевой гидравлический ДПГ 18 представляет собой надежный и высококачественный инструмент. Он состоит из:

1. основания с поршнем;
2. бачка масляного;
3. пробки для слива масла;
4. вала гидронасоса;
5. рукоятки привода гидронасоса;
6. клапана перепускного;
7. сапуна;
8. ручки для переноски;
9. гидроцилиндра;
10. лапы подъемной.

КАК РАБОТАЕТ ПУТЕВОЙ ГИДРАВЛИЧЕСКИЙ ДОМКРАТ ДПГ 18

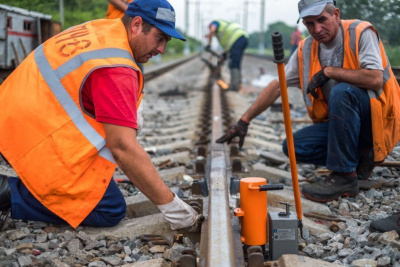

Гидродомкрат установить между шпалами на выровненный с помощью скребка съемной рукоятки поз. 5 балласт так, чтобы нижняя подъемная лапа поз. 10 находилась под подошвой рельса. При закрытом перепускном клапане поз.6 рукояткой поз.5, закрепленной на валу гидронасоса поз. 4, закачать масло в гидроцилиндр и поднять рельсошпальную решетку. Высота подъема (ход гидроцилиндра) не должна превышать 150 мм.

После подъема рельсошпальной решетки необходимо рядом с гидродомкратом подложить под подошву рельса прочную страховочную подкладку. При необходимости подъема рельсошпальной решетки на высоту, превышающую рабочий ход гидроцилиндра, необходимо подложить под подошву рельса страховочные подкладки, открыть перепускной клапан поз. 6, повернув его рукоятку против часовой стрелки 1-2 оборота, дождаться, когда гидроцилиндр под действием возвратной пружины опустится так, чтобы под подошву рельса можно было подвести верхнюю подъемную лапу, закрыть перепускной клапан и произвести дополнительный подъем рельсошпальной решетки.

Рабочий ход гидроцилиндра не должен превышать 150 мм, а при увеличении высоты подъема рельсошпальной решетки возрастает нагрузка на гидродомкрат. Высота подъема рельсошпальной решетки ограничена порогом срабатывания предохранительного клапана гидродомкрата и несущей способностью балласта железнодорожного пути. Опускание рельсошпальной решетки произвести открыванием перепускного клапана поз. 6, предварительно убрав страховочные подкладки. Скорость опускания регулируется степенью открытия перепускного клапана. Переноску гидродомкрата осуществлять за ручку поз. 8 при полностью опущенном гидроцилиндре и закрытом перепускном клапане.

Подъем груза происходит за счет гидравлической жидкости. Мы рекомендуем масло индустриальное И20А.
