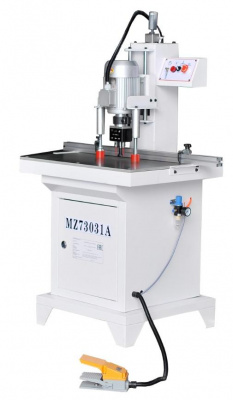

Сверлильно-присадочный станок LTT MZ73031A

Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.

Особенности MZ73031A:

• Прижим детали двумя пневматическими цилиндрами;
• Автоматическое управление рабочими операциями (старт-педаль);
• Боковые линейки (2 шт.);
• Линейка с 2-мя откидными упорами.



Технические характеристики

Схема обработки




Рабочий узел
3-х шпиндельная головка 48 х 6 имеет три патрона. Один патрон для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для свёрл под крепление петли. Отверстия для крепления петли соответствуют отверстию под петлю и засверливаются одновременно с операцией фрезерования. Возможна установка фрезы для выборки петли различного размера.



Линейка с откидными упорами
Профильная линейка оснащена двумя откидными упора для выставления размера.



Пневматические прижимы
Два пневматических прижима для быстрого фиксирования заготовки различной толщины.



Блок подготовки воздуха
Блок подготовки воздуха позволяет осуществлять очистку и регулировку давления воздуха в пневмосистеме.



Пульт управления
Эргономичный и простой в исполнении пульт управления располагается на передней панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.



Электрическая схема
В схеме станка используются надежные электрические комплектующие.



Позиционирование заготовки
Простая и понятная система линеек для удобного позиционирования заготовки.



Педаль
Наличие педали позволяет производить более надёжный контроль за фиксацией заготовки в процесса сверления.



Система регулировки глубины сверления
Удобный узел позволяет быстро установить требуемую глубину сверления отверстий.



Комплектация
В стандартную комплектацию входят: чашечное сверло D=35 мм – 1 шт.; глухое сверло D=3 мм – 2 шт.; линейка с двумя откидными упорами; пневмоприжим - 2 шт.



Упаковка
Станок надёжно упакован в фанерный ящик, что исключает повреждения во время транспортировки.
