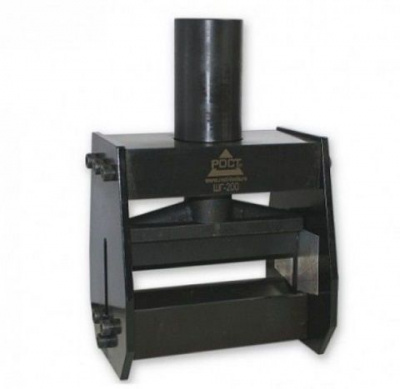

Шиногиб Завод ШГ-200
Шиногиб гидравлический ШГ-200 с выносным гидравлическим насосом (в комплект не входит) предназначен для изгиба токоведущих медных и алюминиевых шин шириной до 200 мм. Может работать совместно с любой гидравлической станцией или насосом одинарного действия. Обеспечивает угол сгиба до 90 градусов. Компактность и малая масса позволяет работать с шиногибом непосредственно на месте монтажа токоведущих шин.
В качестве приводного механизма используются гидравлические насосы с рабочим давлением до 700 кг/см2:- c ручным приводом: НРГ-700;
- с ножным приводом: ННГ-800;
- с электроприводом: ГНС 7,6-0.8, ГНС 10-0.8, ГНС 12-0.8.
РАБОТА ШИНОГИБА
Соедините шланг высокого давления с шиногибом и станцией. Надёжно закрепите БРС. Установите клапан на гидравлической станции в положение «работа». Проверьте работу шиногиба на холостом ходу. Для этого создайте давление в системе либо кнопкой «ПУСК» на станции, либо рукояткой на насосе. Сбросьте давление в системе, переведя клапан в режим «сброс давления». Установите шину в рабочую зону шиногиба. Установите клапан в положение «работа». Произведите изгиб, нагнетая давление в системе. После того, как шина будет согнута, сбросьте давление.
|
Макс. усилие, т
|
20 |
|
Макс. ширина шины, мм
|
200 |
|
Макс. толщина шины, мм
|
12 |
|
Габаритные размеры, мм
|
235х180х355 |
|
Масса, кг
|
24 |
