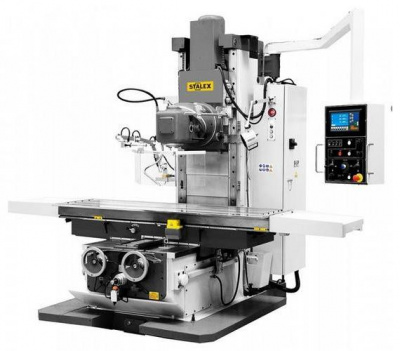

Бесконсольный фрезерный станок BFM2200 Servo
Бесконсольные универсальные фрезерные станки STALEX BFM2200 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
|
Размеры рабочего стола, мм
|
2200× 500 |
|
Потребляемая мощность, кВт
|
11 |
|
Габаритные размеры, мм
|
3220x2420x2800 |
|
Масса, кг
|
7300 |
| Тиски 200 мм | |
| Цанговый патрон с набором цанг (4, 6, 8, 12, 16, 18, 22, 26) | |
| Сервомоторы по осям X/Y/Z | |
| ШВП по осям X/Y/Z | |
| Электрический маховик для осей X/Y/Z | |
| УЦИ по 3-м осям (Sino) | |
| Поворотная фрезерная голова | |
| Частотно-регулируемый привод подач | |
| Автоподача по осям X/Y | |
| Автоматическая смазка направляющих | |
| Выносной пульт управления с УЦИ | |
| Лампа освещения рабочей зоны | |
| Телескопическая защита по оси Z | |
| Система подачи СОЖ | |
| Инструмент для обслуживания |
