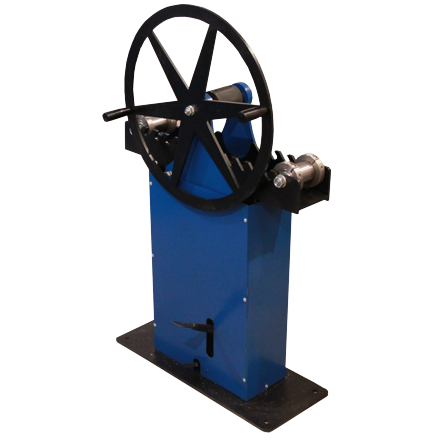

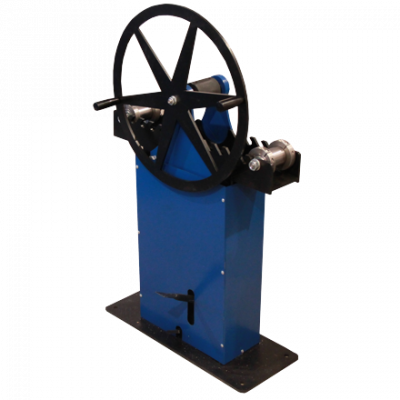

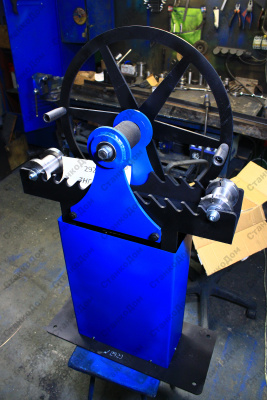

Гидравлический профилегиб ТНГ-60
Профилегибочный (трубогибочный) станок с гидравлическим прижимом ТНГ60
Ручной профилегибочный предназначен для радиусной гибки круглой и профильной с размером сечения до 60 мм. Наш профилегиб отлично подходит для производства козырьков, теплиц и других изделий в которых требуется гибка по радиусу.
Он легок в настройке и эксплуатации.

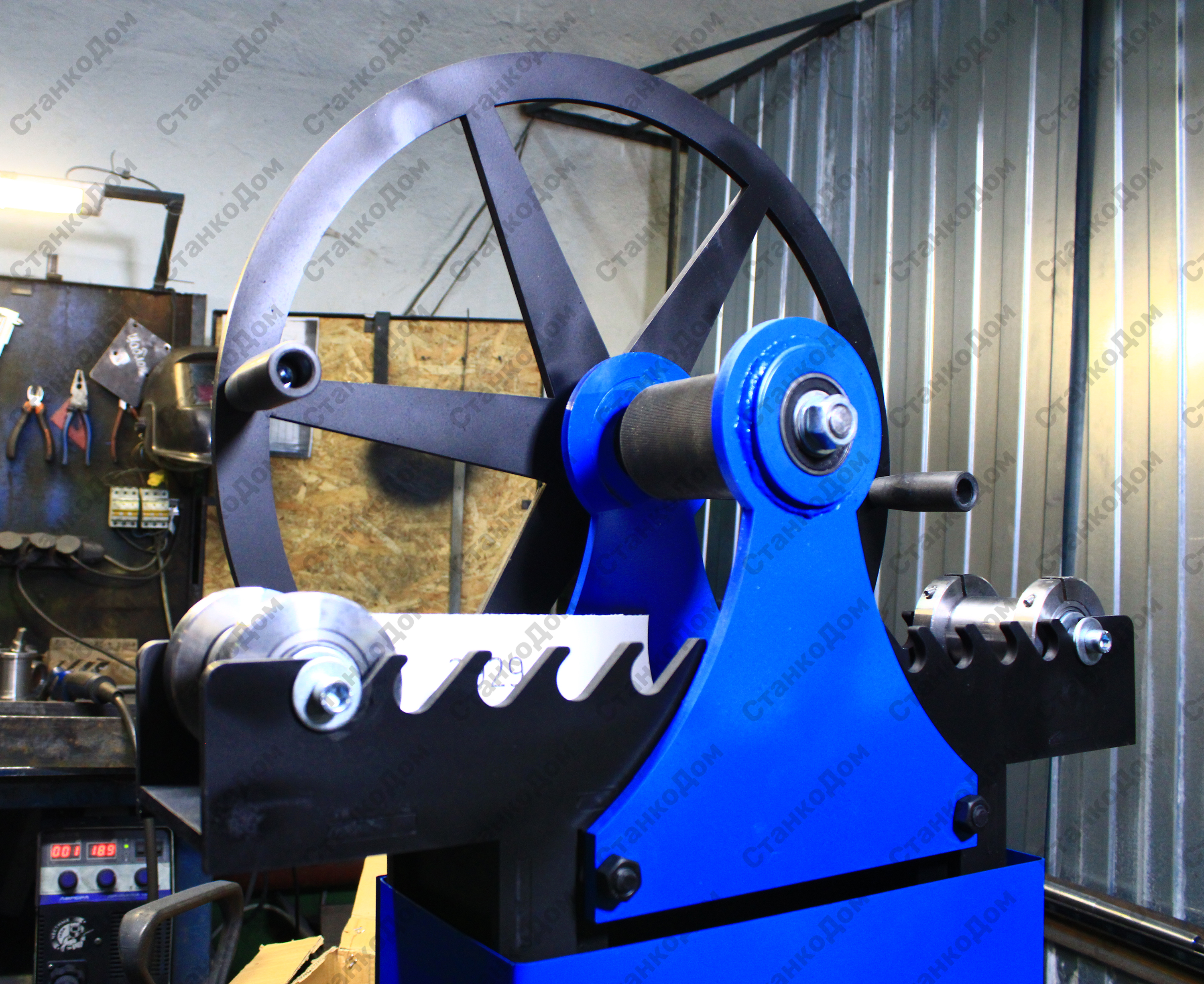

Ручной привод позволяет прокатывать металл без электроэнергии. За счет рычага, усилие проката значительно снижается, а насечки на центральном ролике не дают заготовке проскальзывать.

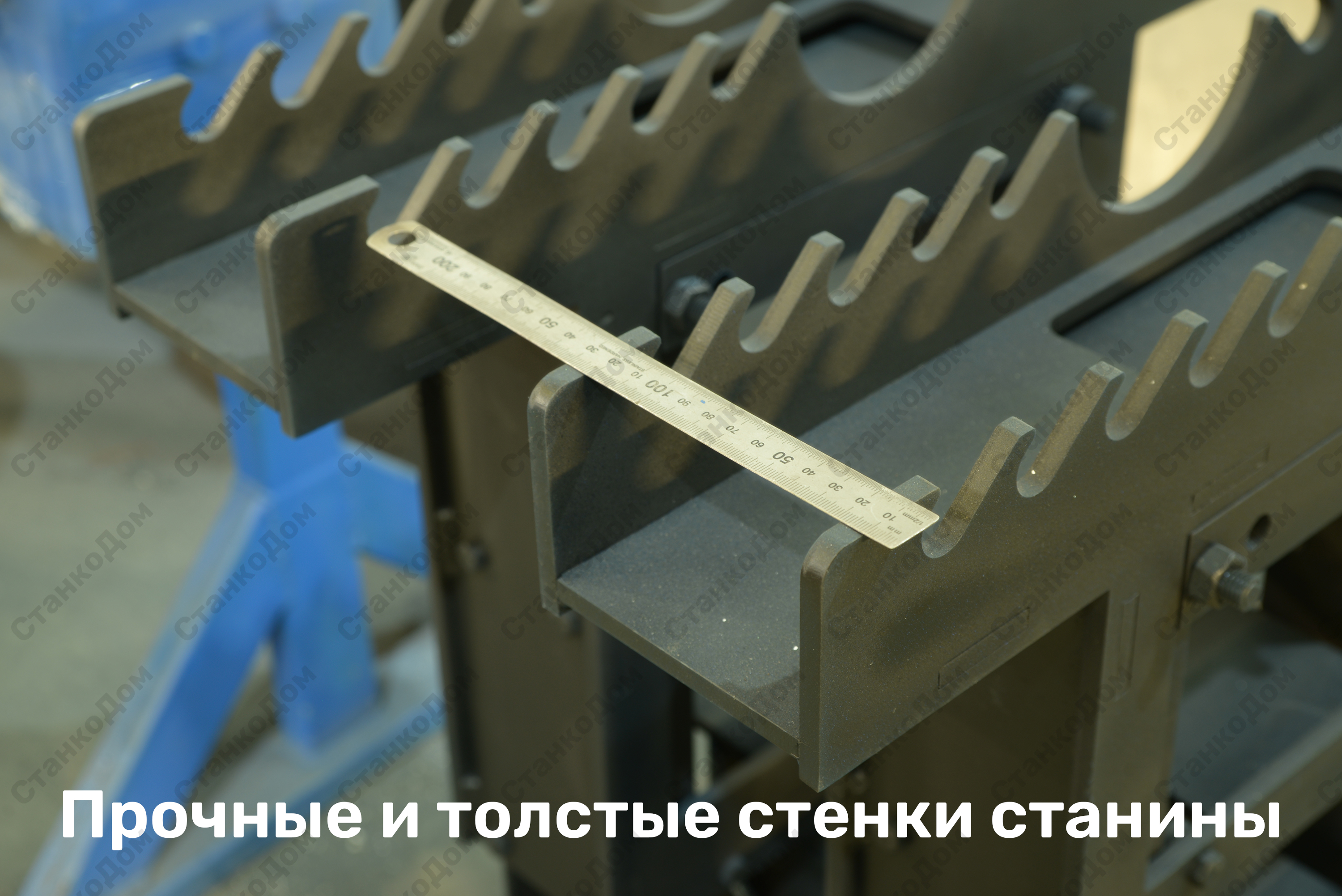

Конструкция станка представляет собой монолитную сварную конструкцию, что дает станку необходимую жесткость и прочность и на протяжении всей эксплуатации и исключает гибку заготовки «винтом». Утолщенные станки станины 10 мм - гарантируют прочность и устойчивость при интенсивной работе.

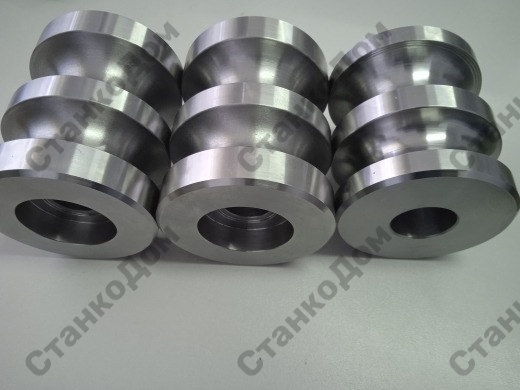

Поставляется в комплекте с регулируемыми ролики для прямоугольных труб – до 60х60мм.
Для обеспечения повторяемости (одинаковых деталей) станок оснащен стопорной втулкой и линейкой.
Возможен заказ роликов различной формы ступенчатые, круглые, под конкретные типоразмер трубы.
Конструкция трубогиба позволяет быстро и легко менять межцентровое расстояние между роликами.
- Регулируемые ролики в стандартной комплектации
- Прижимной ролик термообработан
- Усилие гидроцилиндра - 8 тонн
- Увеличенные стенки станины по толщине
- Передача вращения на ведущий ролик осуществляется через шпоночное соединение
- На всех вращающихся и подъемных механизмах установлены подшипники
|
Макс. размер полого круглого профиля/мин. радиус гиба
|
60 |
|
Габаритные размеры, мм
|
620x440x840 |
|
Масса, кг
|
85 |
