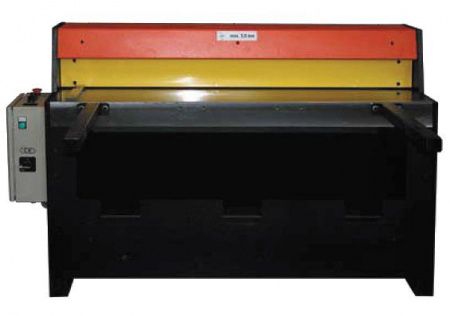

Электромеханическая гильотина MLS 12/30
Функциональные возможности
Ножницы гильотинные электромеханические MLS 12/30 – это цельносварная конструкция, предназначенная для поперечного раскроя листового металла. Наибольшая толщина листовой стали, которая подвергается резке, равняется 3 мм, а ширина листа по максимуму равна 1270 мм.
Вес ножниц равен 770 кг. Размеры ножниц в плане следующие:
- длина – 1500 мм;
- ширина – 550 мм;
- высота – 860 мм.
Для управления ножницами используется переносная педаль.
Ножницы оборудованы подсветкой линии реза, автоматически опускающимся обрезиненным механизмом прижима, а также устройством для регулировки ножей, что позволяет получать очень точный рез. При этом наибольшая длина разреза металла достигает 1270 мм, а количество резов в минуту равняется 35.
Работу ножниц обеспечивает электродвигатель, мощность которого равняется 3 кВт. Усилие от двигателя с помощью цепной передачи, двух эксцентриков и шатунов передается на балку с режущим ножом. Нож установлен под углом 2°. Длина реза металла устанавливается маховиком, регулирующим точную настройку заднего упора с помощью миллиметрового счетчика.
Стандартная комплектация
В комплект поставки гильотинных ножниц включается следующее оборудование:
- ножная операционная педаль управления;
- обрезиненный механизм прижима листа;
- механизм подсветки линии разреза;
- задний упор, управляемый вручную;
- миллиметровый счетчик для точной настройки заднего упора.
Опционально заказчику могут быть поставлены:
- ганиометр;
- задний упор в комплекте с электромеханическим приводом;
- специальные ножи, позволяющие резать нержавеющую сталь;
- фронтальная направляющая, в которую встроен Т-образный паз.
|
Тип привода
|
электромеханический |
|
Макс. ширина заготовки, мм
|
1250 |
|
Макс. толщина заготовки, мм
|
3 |
|
Регулировка заднего упора, мм
|
635 |
|
Частота ходов ножа, об/мин
|
35 |
|
Угол наклона подвижного ножа, град
|
2 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
3 |
|
Габаритные размеры, мм
|
550x1100x1500 |
|
Масса, кг
|
770 |
