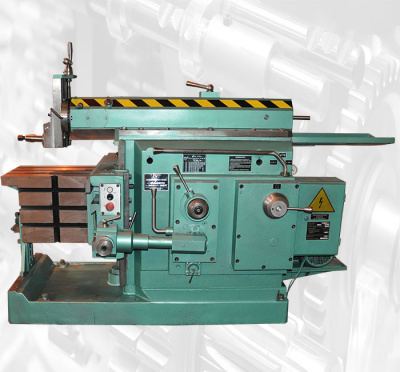

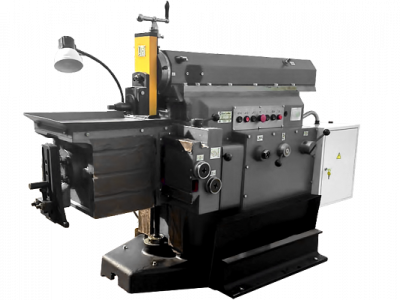

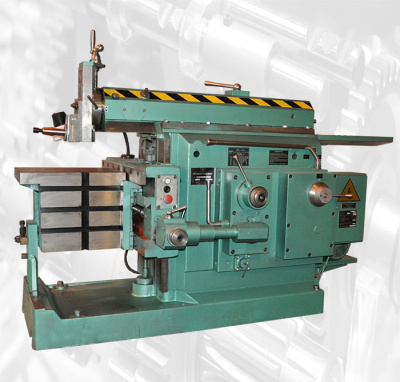

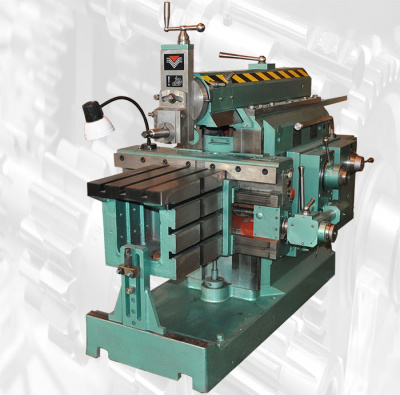

Поперечно-строгальный станок Завод 7305ТД

СОСТАВ И КОМПЛЕКТ ПОСТАВКИ.

Перечень составных частей станка:

1. Станина.
2. Суппорт.
3. Механизм автоматической подачи суппорта*.
4. Ползун.
5. Электрооборудование
6. Коробка скоростей.
7. Механизм переключения коробки скоростей.
8. Централизованная смазка.
9. Коробка передач.
10. Кулисный механизм.
11. Поперечина*.
12. Стол.

      * по особому заказу

Транспортирование.
Станок транспортируется за 4 грузовые отверстия в станине.
Перед установкой станок очистить от антикоррозионных покрытий, нанесенных на открытые, а так же закрытые кожухами обработанные поверхности станка и покрыть тонким слоем масла индустриального И-20А. Очищать сначала деревянной лопаточкой, а затем оставшуюся смазку с наружных поверхностей удалить салфетками, смоченными в органическом растворителе.

Монтаж.
Станок устанавливать на прочном фундаменте. Глубина залегания фундамента зависит от грунта, но должна быть не менее 500 мм. Станок крепится к фундаменту 6 фундаментальными болтами Ø20 мм. Установку на фундамент станка производить по уровню, установленному на столе.
Отклонение от горизонтальной плоскости не должно превышать 0,025/1000 мм в поперечном и 0,04/1000 мм в продольном направлениях.
Установку станка производить с помощью регулируемых установочных клиньев, которые подкладывать под плиту станка у фундаментальных болтов. При этом стол должен находится в среднем положении относительно оси вертикальных направляющих станины. Затем фундаментальные болты залить цементным раствором.
После затвердевания раствора станок закрепить на фундаменте болтами 1 и 4, следя за уровнем в поперечном и продольном направлениях. Гайки фундаментальных болтов затягивать в последовательности 1-4-3-2, при затяжке болтов 3 и 2 следует контролировать индикатор параллельности хода ползуна боковой поверхности стола.
