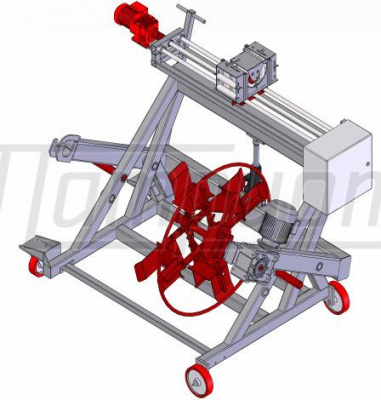

Станок для намотки кабеля на барабан Завод УПК-14ПРГК с АКУ-1100

Устройство перемотки кабеля УПК-14ПРГК с АКУ-1100 - это станок среднего класса, предназначенный для перемотки кабеля диаметром не более 65 мм.. При намотке кабеля на барабаны станок имеет максимальную грузоподъемность 1000 кг. и позволяет использовать кабельные барабаны с 8 по 14 номер. При перемотке кабеля в бухту используется технологический барабан. Максимальная масса наматываемой бухты составляет 300 кг.
Устройство перемотки кабеля УПК-14ПРГК с АКУ-1100 по конструкции состоит из 2-х частей:

автоматического кабелеукладчика АКУ-1100, совмещенного с измерителем длины ИДМ-65ПВВР с герметичным электронным счетчиком импульсов ИД-2,
приемной стойки на 1000 кг.
В стандартной комплектации, Устройство перемотки кабеля УПК-14ПРГК с АКУ-1100, поставляется технологический барабан, позволяющий наматывать кабель массой до 300 кг и центрирующие втулки.

Преимущества Устройства перемотки кабеля УПК-14ПРГК с АКУ-1100:

• Приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить отмотку кабеля без привлечения грузоподъемных механизмов.

• Наличие колесных опор позволяет оператору легко перемещать станок по территории склада.
• Станок оснащен мотор-редуктором.

• Преобразователь частоты позволяет плавно изменять скорость перемотки от 4 до 60 оборотов в минуту.

В качестве дополнительной опции к Станку намотки кабеля УПК-14ПРГ с АКУ-1100 предлагаем установить Систему фиксации барабана при остановке.
Во время осуществления перемотки кабеля, троса, каната и других длинномерных материалов и использовании барабанов значительных масс (более 1т.) рекомендуется устанавливать Систему фиксации барабана при остановке, во избежание вращения барабана после остановки станка. Это значительно повысит безопасность работы и качество намотки длинномерного материала. Данная система может устанавливаться только на приводные станки и представляет собой электромагнитный тормоз, монтируемый в двигатель и систему управления тормозом, интегрированную в систему управления станка.


В качестве отдающей стойки предлагаются: винтовой домкрат (ДК-5В), гидравлический домкрат (ДК-5ГМ и ДК-10ГМ), стойка для барабанов (С-18, с-22), стойка для размотки бухт, для хранения барабанов.

Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось, барабан закатывается в раму станка и поднимается с помощью гидравлического домкрата; свободный конец кабеля пропускается через измерительный узел МИД 70М Патриот и закрепляется на щеке кабельного барабана; на автоматическом раскладчике кабеля выставляются концевые упоры по ширине катушки; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана и привод автоматического раскладчика, с помощью кнопок на пульте управления задается скорость перемотки и раскладки. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол и выкатывается из рамы отмоточного станка.

Порядок проведения отмотки в бухту: на приводной вал отмоточного станка устанавливается складной технологический барабан и приводится в рабочее положение; свободный конец кабеля пропускается через измерительный узел МИД 70М Патриот и закрепляется на лепестке технологического барабана; на автоматическом раскладчике кабеля выставляются концевые упоры по ширине технологического барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения технологического барабана и привод автоматического раскладчика, с помощью кнопок на пульте управления задается скорость перемотки и раскладки. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается и доматывается, далее происходит обвязка бухты и складывание технологического барабана - бухта снимается или сваливается на заранее установленный поддон.
