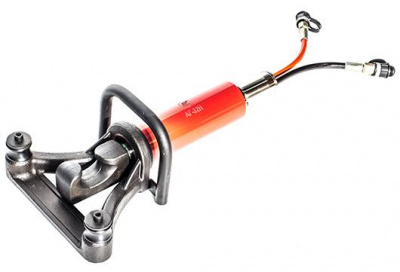

Станок для гибки арматуры АГ-25Н

Арматурогиб ручной гидравлический АГ предназначен для быстрого и простого сгибания арматуры диаметром до 25, 32 и 40 мм. В качестве привода арматурогиба можно использовать любой ручной или электрогидравлический насос двустороннего действия с рабочим давлением 70 МПа и объемом бака более 1л. Расход маслостанции с электроприводом подбирается в зависимости от требуемой скорости сгибания арматуры. Рекомендуется использовать маслостанции с электромагнитным управлением и производительностью около 1.5-3 л/мин.

Насос в комплект не входит.

3. УСТРОЙСТВО

Арматурогиб состоит из: гидроцилиндра двустороннего действия 5 с открытой гибочной рамой 1, на которой установлены два вращающихся упора 2 и рукоятка для удержания арматурогиба 4. На штоке гидроцилиндра установлен симметричный двусторонний гибочный шаблон 3. К насосу арматурогиб подключается с помощью двух быстроразъемных соединений 7, вкрученных в короткие рукава высокого давления (на моделях АГ-25Н и АГ-32Н) или напрямую в гидроцилиндр (на модели АГ-40Н). Поршневая и штоковая полости гидроцилиндра имеют одинаковое максимальное рабочее давление - 700 бар.

4. ПОДГОТОВКА К РАБОТЕ

4.1. Перед работой проверьте детали арматурогиба на отсутствие повреждений. При обнаружении деформаций, трещин и признаков сильного износа на деталях, использование арматурогиба запрещено.

4.2. Рабочая температура инструмента находится в интервале -15..+40 град.

Убедитесь, что используемое гидравлическое масло соответствует температуре окружающей среды в месте проведения работы.

4.3. Подключите рукава высокого давления насоса к арматурогибу с помощью БРС.

4.4. Проверьте работу арматурогиба на холостом ходу. Для этого переключите распределитель на гидравлической станции или насосе в положение «выдвижения штока». Создайте давление в гидросистеме либо кнопкой «ПУСК» на станции, либо рукояткой на насосе. После полного выдвижения штока, переключите распределитель на маслостанции в положение «возврат штока». После полного возврата штока, выключите насос. Если шток арматурогиба выдвигается и возвращается без рывков, значит, в системе нет воздуха и можно приступать к работе. Если шток перемещается с рывками, совершите еще несколько циклов выдвижение-возврат штока для удаления воздуха.
