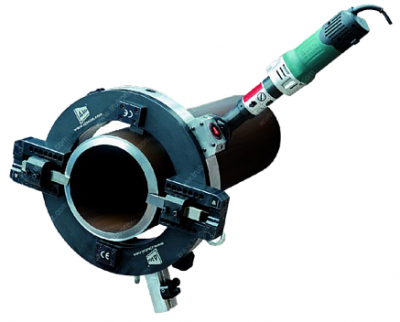

Разъемный труборез Aotai ISD-168
Разъемный труборез ISD-168 также известен под названием ТР-168, отличное решение для резки и подготовки труб под сварку диаметром 25-168 мм. Труборез ISD-168 поставляется с электрическим приводом 220В, под заказ возможна поставка с пневматическим приводом ISF-168, гидравлическим HYD-168 и NC шаговым двигателем SKD-168. В базовой комплектации резцедержатели позволяют резать трубы с толщиной стенки до 50 мм, возможно заказать резцедержатели для толстых труб.
Станок для резки труб ISD-168 (ТР-168) может выполнять для резку снятия фаски одновременно, а также обрабатывать торцы труб и производить внутреннюю расточку труб. Разъемный корпус позволяет резать трубы в любом месте трубопровода, за счет разъемной конструкции. Под заказ корпус трубореза может быть изготовлен из алюминия.
Монтаж трубореза прост, две половины корпуса трубореза устанавливаются на трубе и закрепляются с помощью центрирующих кулачков, каждый имеет свою винтовую настройку для точной и жёсткой фиксации трубореза на трубе. Рабочим инструментом являются два резцедержателя, одновременно можно выполнять резку трубы и снятие фаски, подача резца осуществляется в автоматическом режиме.
Особенности разъёмного трубореза P3-SD (ISD)-168:· Разъемная стальная рама – удобный и надежный монтаж
· Крепление на трубе с помощью кулачков, каждый из которых имеет независимый привод, что позволяет установить агрегат перпендикулярно и соосно
· Резка труб с толщиной стенки до 50 мм
· Два резцедержателя – возможность резать трубу и снимать фаску одновременно отрезным и фасочным резцами
· Автоматическая подача резцедержателей
· Углы обработки:
15° (внутренняя фаска)
30° и 37 ° (наружная фаска)
0° (торцевание)
· Типы снимаемых фасок – «U», «V», «Y», J », двойная « V »
· «Холодная» резка не изменяет физико-химических свойств кромки
· Можно применять как в закрытом помещении, так и в полевых, уличных условиях
· Электрический привод 220 В
· Приводы взаимозаменяемы и легко переналаживаются, электропривод может быть заменен на привод другого типа при сохранении имеющейся рамы:
пневматический
гидравлический
сервопривод
· Широкий ассортимент вспомогательного оборудования
|
Частота вращения пильного диска, об/мин
|
24 |
|
Макс. толщина стенки трубы, мм
|
50 |
|
Макс. диаметр трубы, мм
|
25-168 |
|
Потребляемая мощность, кВт
|
1.43 |
|
Масса, кг
|
80 |
Дополнительные приспособления к труборезу ISD-168:
- Копирующий суппорт (cистема для обработки труб с овальностью)
- Расточной держатель (приспособление для снятия внутренней фаски)
- Приспособление для наружной расточки и удаления антикоррозийного слоя
- Приспособление для обработки фланцев
