Универсальный заточный станок УЗС-96-06

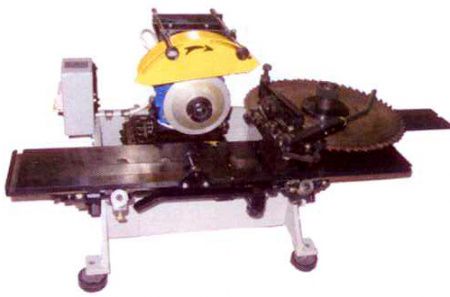

Заточной станок УЗС-96-06 - Универсальный заточной станок для заточки дереворежущего инструмента УЗС-96-06 является одной из модификаций универсального станка УЗС-96.

     Заточной станок для пил предназначен для заточки дереворежущего инструмента ( круглых твердосплавных пил). Заточка осуществляется при помощи сменных приспособлений, поставляемых в соответствии с комплектом принадлежностей.

Каретка станка состоит из трех частей. Первая перемещается вдоль оси ходового винта  в направляющих, вторая может поворачиваться вместе с двигателем на 180° вокруг вертикальной оси, третья позволяет устанавливать электродвигатель под углом к горизонту до 15°. Это позволяет устанавливать заточной круг под нужным углом относительно инструмента, установленного на платформе.

     Платформа  при работе станка перемещается вдоль своей оси в направляющих качения. Причем перемещение может осуществляться или рукой свободно на длину до 260 мм, или при помощи рукоятки  на регулируемую длину 10….60 мм. Регулировка производится упором .

    Лимб грубой настройки вместе с указателем  позволяет с точностью 5° устанавливать платформу к горизонту под углами от  + 15° до – 45°. Лимб точной настройки позволяет устанавливать угол с точностью 1°.

     Глубина резания при заточке регулируется ходовым винтом  каретки , а необходимая геометрия заточки достигается установкой платформы , заточной головки  и инструмента в приспособлении в необходимое взаимное положение.

Заточное устройство предназначено для заточки пил преимущественно типов 1 и 2 (профиль 2) по ГОСТ 980-80, а также пил  с пластинами твердого состава типов 1 и 2 по ГОСТ 9769-79 диаметром от 250 до 800 мм с посадочными отверстиями 30 мм.

Устройство, устанавливаемое на платформу, включает в себя:

- пластину

- делительный механизм подачи

- приспособление для установки пил

- механизм подачи в зуб

Механизм подачи «в зуб» обеспечивает заточку пилы с подачей упором в затачиваемый зуб, что позволяет снимать при заточке минимальный (0,05 …. 0,1мм) слой материала .

            При заточке пил с пластинами из твердого сплава используются круги формы 12R4с зернистостью алмаза или эльбора АС (Л) 125-40
