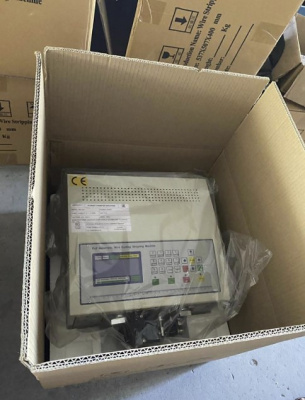

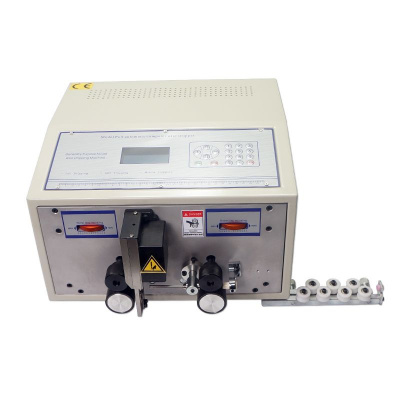

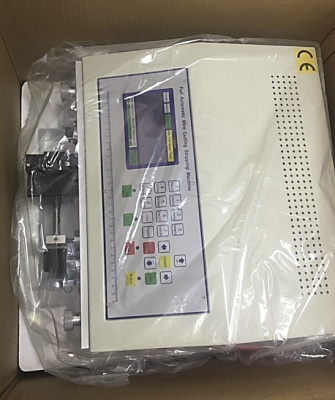

Станок для резки и зачистки провода SWT SWT508-SD

Станки для резки и зачистки кабеля – это машины, предназначенные для подготовки провода/кабеля к дальнейшим этапам обработки. Это делается путем разделения проводника, разматывающегося из катушки, на отдельные фрагменты необходимой длины гильотиной или другим видом лезвия с одновременной зачисткой их конца от изоляционного слоя.

Полностью автоматический станок для зачистки проводов со встроенным компьютером подходит для резки, промежуточной зачистки и зачистки концов одножильных и многожильных проводов. Максимальная площадь поперечного сечения обработки составляет 4.5 мм2, максимальная длина одного провода составляет 100 метров.

Этот станок найдет применение в различных отраслях, таких, как электронные изделия, электроприборы, игрушки, детали для автомобилей и мотоциклов и т.д. С микрокомпьютером, управляемым с внешней кнопочной панели, он автоматически режет и зачищает провод провод. Простой в использовании интерфейс позволяет неопытным пользователям легко управлять им. Быстрая автоматическая резка позволяет значительно повысить производительность и снизить трудозатраты на подготовку производства.

Функции:

• Резка провода и тонкой термоусадки на длину от 1 мм до 100 метров (точность нарезки калибруется)
• Зачистка до 10 точек по длине провода, а также концов проводов
• Остановка работы станка при достижении заданного общего количества отрезанных проводов
• Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках

Возможна настройка:

• Силы прижима провода на каждой паре протягивающих роликов отдельно
• Длины отрезаемого провода
• Диаметра жилы провода
• Толщины изоляции провода (глубины спуска ножа при зачистке)
• Длины зачистки с каждого конца и величины сдвига срезанной изоляции
• Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода
• Общего количества отрезаемых проводов
• Количества отрезаемых проводов в партии
• Задержки в секундах по окончании очередной партии
• Скорости работы протяжного механизма

Всего в памяти устройства 99 программ. Программы имеют только номера. Номера программ делятся на диапазоны: 1-59 — общие программы с зачисткой только концов, 60-89 — программы для зачистки посреди провода, 90-99 — программы для резки сверхкоротких проводов.

Основная структура машины для зачистки проводов

(Таблица 1-1)

Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.

(См. Таблицу 1-1). Пояснение основной структуры:

1. Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.

2. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.

3. Вход провода: провод вводится в машину через вход.

4. Проводник: провод проходит через проводник во время подачи в стойку ножа.

5. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.

6. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)

7. Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.

8. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).

9. Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.

10. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.

11. Клавиатура: позволяет вводить параметры, запускать и останавливать машину.

12. Воздушный фильтр: очищает воздух в процессе работы машины.
