Штамповочный станок Machinery BYC-CNC-120
Пресс для пробивки отверстий в алюминиевых профилях BYC-CNC-120 – это малогабаритное стационарное программируемое электропневматическое изделие вертикального типа непрерывного действия, предназначенное для работы в составе линии оборудования для изготовления металлопластиковых окон и дверей.

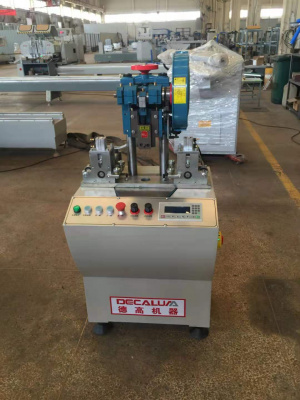

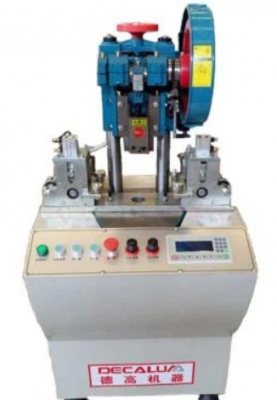

Вертикальный пресс для отверстий в алюминиевом профиле BYC-CNC-120 сделан в виде тумбы на противоскользящих ножках. В срединной части рабочего стола установлен вертикальный ударный механизм, в который вставляется матрица для пробивки необходимого типоразмера отверстий. По бокам от ударника предусмотрены два пневматических фиксатора в виде небольших порталов, сбоку к которым присоединены механизмы прижимных цилиндров.
То есть, за счет работы шагового мотора, заготовка протягивается через операционную зону таким образом, чтобы попадать по бокам в порталы фиксаторов, и останавливаться точно под ударником в нужном месте. Модель целесообразно использовать в рабочей связке с рольганговым податчиком заготовок и приемным столом аналогичной структуры, что позволяет выполнять операцию в безостановочном режиме.
Оборудование для пробивки отверстий в алюминиевых профилях BYC-CNC-120 оснащается программируемым логическим контроллером с цифровой панелью и сенсорными кнопками. Цифровая система управления позволяет точно вводить все параметры цикла (время, расстояние между отверстиями, силу давления и т.п.), и отслеживать ход выполнения. Кнопка аварийной блокировки существенно повышает степень сохранности материальной части.
|
Номинальное усилие пресса, кН
|
50 |
|
Давление в гидросистеме, МПа
|
0,6 |
|
Потребляемая мощность, кВт
|
0,5 |
|
Габаритные размеры, мм
|
700 * 700 * 1400 |
|
Масса, кг
|
500 |
