Штамповочный станок Machinery LY-16

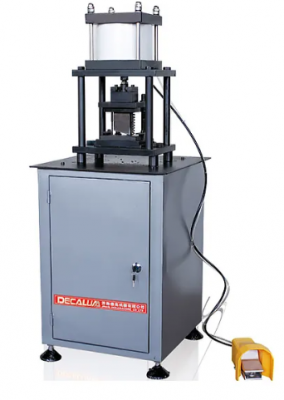

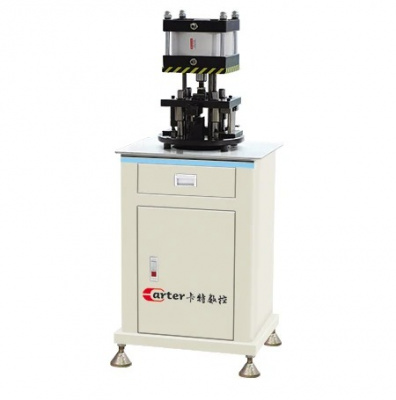

Пробивная машина – это стационарный пневматический станок цикличного действия вертикального типа, предназначенный для эксплуатации на промышленных предприятиях, связанных с массовым производством алюминиевого профиля, где устройство непосредственно используется с целью качественного пробивания отверстий (для гнёзд ручек и т.п.) в алюминиевом профиле.

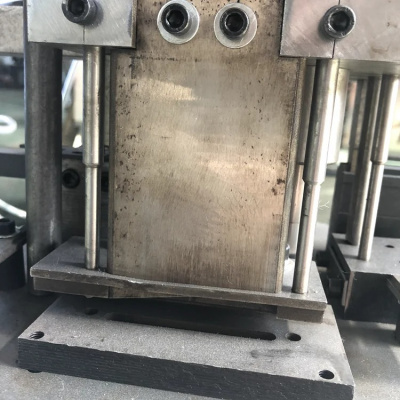

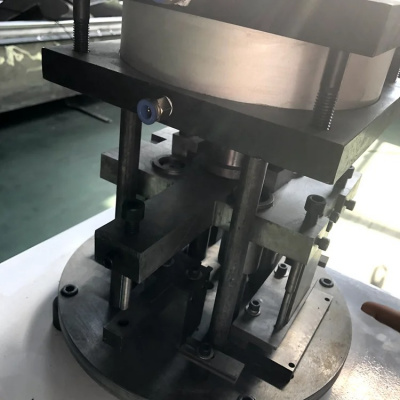

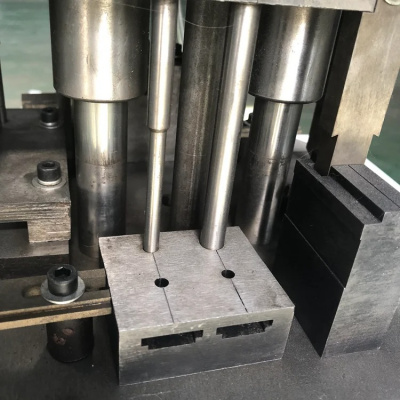

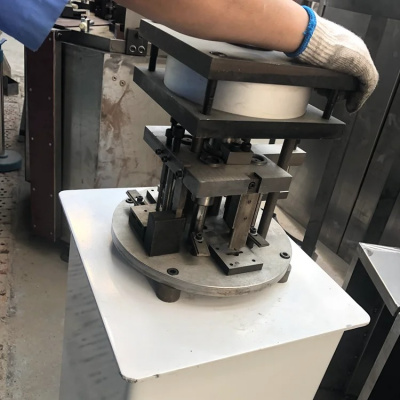

Оборудование для пробивания отверстий сформирована на жёсткой устойчивой станине в виде напольной тумбы. Главным исполнительным инструментом является сменный ударный механизм, изготовленный в виде матрицы из двух (верхней и нижней) частей, замена которых при необходимости не требует много времени. Матрица изготовлена из высокопрочного нержавеющего металла. Верхняя часть приводится в движение с помощью пневматического цилиндра, что обеспечивает высокую точность, требуемую мощность и плавность действия. Комплект ЗИП, а также пакет технической и сертификационной документации прилагаются.
Пневматический пресс для пробивания отверстий оснащается ножной педалью пуска воздушного давления, вследствие замыкания её контактов и выполняется срабатывание пресса. Обслуживающий персонал – 1 чел., углубленное обучение не требуется.
|
Усилие пресса, тонн
|
3 |
|
Развиваемое усилие, кг
|
3000 |
|
Размеры ползуна, мм
|
200*250 |
|
Раб. давление, МПа
|
0,5 ~ 0.8 |
|
Габаритные размеры, мм
|
800*600*1300 |
|
Масса, кг
|
180 |
