Станок для резки печатных плат MRD-906

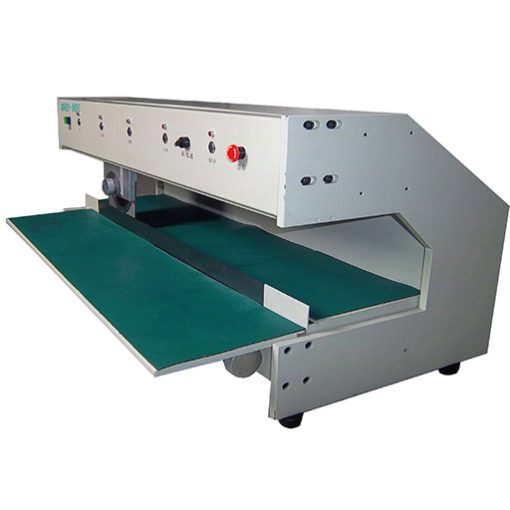

Станок для резки печатных плат с подвижным ножом MRD-906

Импортный режущий инструмент: резка осуществляется верхним дисковым ножом с минимальным механическим напряжением, что предотвращает появление трещин в местах пайки; срез получается ровным и без заусенцев.
Регулируемая скорость: предусмотрены режимы высокой и низкой скорости резки (низкая — 300 мм/с, высокая — 500 мм/с).
Высокий уровень безопасности: используется инфракрасный световой барьер Omron; при попадании рук или посторонних предметов в рабочую зону ножа процесс немедленно останавливается, обеспечивая безопасность персонала и оборудования.
Регулируемый зазор: для настройки зазора между верхним дисковым и нижним прямым ножами используется эксцентриковый вал, что позволяет работать с платами различной толщины и добиваться оптимальных результатов.

Разделение печатных плат или других подложек после пайки часто приводит к повреждению схем или самих электронных компонентов. Использование данного оборудования позволяет минимизировать риск повреждения паяных соединений и проводников (вызванного нежелательным механическим воздействием), а также повысить эффективность и качество производственного процесса.
Для разделения плат с V-образной канавкой применяется метод линейного давления роликовым ножом; это позволяет снизить внутренние напряжения и предотвратить повреждение или разрушение паяных соединений.
В станке реализован метод резки с использованием верхнего дискового ножа и нижнего плоского ножа, перемещающихся по направляющим. Плата укладывается на нижний нож, и после нажатия ножной педали верхний дисковый нож перемещается в заданную точку, выполняя чистый рез без образования заусенцев и повреждения токопроводящих дорожек.
Для обеспечения безопасности оператора предусмотрена система защиты на базе инфракрасной световой завесы Omron, которая мгновенно останавливает работу станка при попадании рук или посторонних предметов в рабочую зону ножа.
