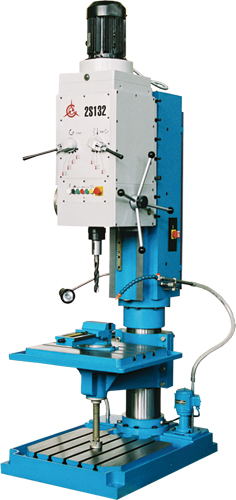

Вертикально-сверлильный станок 2С132 исп.2

Промышленный вертикальный сверлильный станок 2С132 способен сверлить отверстия от Ø 3 до Ø 32 мм в стали 45. Вес станка 1400 кг.

Шпиндель получает 12 скоростей вращения (31,5...1400 об/мин) через коробку скоростей от электродвигателя мощностью 4 кВт.

Наибольшая глубина сверления за один установ - 250 мм, наибольшая высота заготовки - 800 мм.

Конец шпинделя станка 2С132 выполнен по ГОСТ 25557 (Конусы инструментальные), конус Морзе 4, степень точности АТ8.

Коробка подач обеспечивает 9 ступеней рабочих подач шпинделя (0,1..1,6 мм/об). Нарезание резьбы возможно только на ручной подаче.

Обработка производится быстрорежущим и твердосплавным инструментами в деталях из различных конструкционных материалов.

Станки 2С132 используются для работы в условиях единичного, мелкосерийного и серийного производства в ремонтных и сборочных цехах.

Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками.

Вид климатического исполнения — УХЛ4 или ТЗ по ГОСТ 15150—69.

Колонна станка представляет собой пустотелую чугунную отливку коробчатой формы. По направляющим колонны типа «ласточкин хвост» вручную перемещаются сверлильная головка и подъемный стол с тремя Т-образными пазами, в которых закрепляются накладные крестовые столы: механизированный — на станке мод. 2С132ПФ2И, плавающий с ручным управлением — на станке мод. 2С132К. На фундаментной плите, внутри колонны, установлен электронасос. Фундаментная плита является резервуаром для охлаждающей жидкости.

Сверлильная головка представляет собой чугунную отливку коробчатой формы, в которой монтируются все основные сборочные единицы станка: коробка скоростей, коробка подач, шпиндель, механизм подачи, противовес шпинделя и механизм переключения скоростей и подач.

Механизм подачи приводится в движение от коробки подач и предназначен для выполнения следующих операций:

• Ручной или автоматический подвода закрепленного в шпинделе инструмента к детали;
• Ручное опережения подачи;
• Ручной или автоматический отвод шпинделя вверх;
• Ручная подача, используемая при нарезании резьбы.
