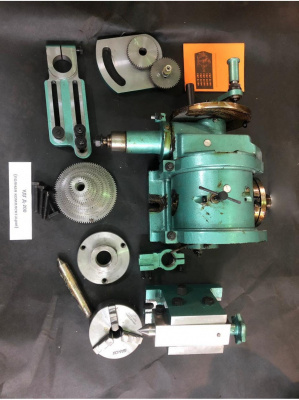

Универсальная делительная головка УДГ Д-250 полная

Головка делительная универсальная УДГ-250 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол

Базовая комплектация делительной головки: головка делительная универсальная в сборе, бабка задняя, патрон трёхкулачковый самоцентрирующий, фланец переходный к самоцентрирующему трёхкулачковому патрону, центр упорный, поводок, болты под станочный паз, техническое описание и инструкция по эксплуатации универсальных делительных головок, паспорт универсальной делительной головки, паспорт трёхкулачкового патрона.

Делительная головка УДГ-250 (УДГ-Д-250) дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.

Обработку деталей с помощью делительной головки УДГ-250 можно производить в центрах, в патроне или на шпиндельной оправке.

С помощью универсальной делительной головки УДГ-250 можно производить следующие операции:

• непосредственное деление окружностей на число, кратное 24, т.е. на 2, 3, 4, 6, 8, 12, 24
• простое деление окружностей на число частей от 2 до 400 и на некоторые числа свыше 400
• дифференциальное деление окружностей на число частей от 43 до 400 без интервала
• фрезерование спиралей с шагом от 25 до 400 мм
• фрезерование зубчатых колес
• установка оси обрабатываемой заготовки под требуемым углом относительно стола станка
• различные работы на фрезерных станках, связанные с делением окружности на неравные части в градусном выражении, нарезание спиралей и т.д.

УДГ-Д-250 (УДГ-Д-250А) Перечень принадлежностей делительной головки

1. Люнет 1 шт
2. Гитара для дифференциального деления 1 шт
3. Гитара для нарезания спирали 1 шт
4. Оправка для дифференциального деления 1 шт
5. Колеса зубчатые:
1. z=25; m=1,5 2 шт
2. z=30; m=1,5 1 шт
3. z=35; m=1,5 1 шт
4. z=40; m=1,5 1 шт
5. z=50; m=1,5 1 шт
6. z=55; m=1,5 1 шт
7. z=60; m=1,5 1 шт
8. z=70; m=1,5 1 шт
9. z=80; m=1,5 1 шт
10. z=90; m=1,5 1 шт
11. z=100; m=1,5 1 шт
6. Паспорт принадлежностей универсальной делительной головки 1 шт

УДГ-250 Конструкция универсальной делительной головки

УДГ-Д-250 Конструкция делительной головки

Делительная головка УДГ-Д-250 имеет чугунное основание 16 со стяжными дугами 17, на котором установлен корпус 18. Ослабив гайки 19 (рис. 3), можно поворачивать корпус на определенный угол. Отсчет угла поворота производится по шкале и нониусу 20 (см. рис. 2).

На опорной плоскости основания делительной головки имеются две точно пригнанных параллельно шпинделю шпонки, которые служат для установки головки в пазу стола фрезерного станка. В корпусе расположен шпиндель со сквозным отверстием. Концы шпинделя расточены на конус Морзе. На одном конце устанавливается центр 21, на другом — оправка 13 (см. рис. 1) для дифференциального деления. Передний конец шпинделя имеет резьбу и центрирующий поясок 22 (см. рис. 2) для установки и крепления фланца с самоцентрирующим патроном или поводка. На буртике шпинделя установлен лимб 9 непосредственного деления, имеющий двадцать четыре отверстия.

На шпинделе, в средней его части, сидит червячное колесо с круговой выточкой на торце, в которую входит конец зажима 23, смонтированного в корпусе 18. Червячное колесо получает вращение от червяка, расположенного в эксцентрической втулке. Червяк может быть введен в зацепление или выведен из него поворотом эксцентрической втулки с помощью рукоятки 24 (см. рис. 3) с сектором 25.

Делительный диск посажен на вал, смонтированный в подшипниках скольжения в крышке 26 (см. рис. 2). Крышка фиксируется на корпусе 18 центрирующей расточкой и крепится неподвижно к основанию.

На валу делительного диска установлены коническая и цилиндрическая шестерни, а также приводная планка, имеющая рукоятку с фиксатором, перемещающуюся по требуемому ряду отверстий на делительном диске. К делительному диску с помощью пружины прижат раздвижной сектор 27, состоящий из линеек 28 и зажимного винта 29, с помощью которого линейки устанавливаются под требуемым углом. Пружинная шайба предотвращает самопроизвольный поворот сектора.

Вал 30 механического привода от станка смонтирован в подшипниках скольжения и расположен во втулке 31 с фланцем. Втулка крепится к крышке 26. На конце вала расположена коническая шестерня, которая находится в постоянном зацеплении с конической шестерней, сидящей на валу делительного диска. Делительный диск фиксируется в требуемом положении стопором 7.

Задняя бабка

Задняя бабка служит для поддержания второго конца обрабатываемой детали при установке ее в центрах или патроне делительной головки. Центр бабки можно перемещать в горизонтальном и вертикальном направлениях. В основании 32 расположен корпус 33, который штифтом соединен с рейкой. Вращением головки зубчатого вала корпус можно поднимать, опускать и поворачивать относительно оси штифта. В требуемом положении задняя бабка крепится на столе станка с помощью болтов и гаек.

Перемещение пиноли 34 с полуцентром 35 осуществляется вращением маховичка 36, укрепленного на винте.

На опорной плоскости основания имеются две направляющие шпонки, выверенные относительно оси пиноли; шпонки обеспечивают совпадение центров делительной головки и задней бабки при установке их на стол станка.

Люнет

Люнет является дополнительной опорой при обработке длинных и тонких деталей. В его корпусе 37 расположен винт, перемещающийся с помощью гайки 38. Винт имеет призматическую головку 39, с помощью стопорного винта 40 головку можно закреплять на требуемой высоте.

УДГ-250 Расположение органов управления делительной головки

Перечень органов управления делительной головки УДГ-250

1. Рукоятка с фиксатором. Фиксация делительного диска

1. Стопор. Стопорение делительного диска

1. Фиксатор. Фиксация лимба непосредственного деления

1. Гайка. Крепление корпуса головки в основании

1. Зажим. Стопорение шпинделя
2. Рукоятка. Включение и выключение червяка

1. Раздвижной сектор. Отсчет отверстий на делительном диске

1. Маховичок. Перемещение пиноли задней бабки

1. Гайка. Крепление сектора
2. Винт. Крепление поводка
3. Винт. Крепление узла фиксатора делительного диска
4. Хвостовик. Крепление гитары
5. Гайка. Крепление пиноли задней бабки
6. Головка зубчатого валика. Перемещение задней бабки в вертикальном направлении
7. Болт. Крепление корпуса задней бабки
8. Гайка. Крепление планки с рукояткой и фиксатором

УДГ-250 Точки смазки универсальной делительной головки

• I - Вал диска и коническая шестерня. Смазка ежедневно
• II - Цилиндрические и конические шестерни. Заливка 100 г масла через крышку
• III - Передний подшипник шпинделя. Смазка ежедневно
• IV - Червячная пара. Заливка 200 г масла в корпус
• V - Задний подшипник шпинделя. Смазка ежедневно
• VI - Пиноль и винт задней бабки. Смазка раз в два дня
• VII - Вал привода делительной головки. Смазка раз в два дня

УДГ-250 Кинематическая схема универсальной делительной головки

При простом делении вращение шпинделю 1 передается от рукоятки 2 с фиксатором через пару цилиндрических шестерен 3, червяк 4 и червячное колесо 5, расположенное в средней части шпинделя. При этом делительный диск 6 должен быть закреплен с помощью стопора 7, а фиксатор 8 лимба 9 непосредственного деления выключен.

При дифференциальном делении угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота самого диска, который получает вращение от шпинделя через сменные шестерни 10 гитары 11 и пару конических шестерен 12. Для передачи вращения от шпинделя сменным шестерням гитары применяется оправка 13, на цилиндрической шейке которой устанавливается сменная шестерня 14. При этом делительный диск должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.

При нарезании спирали шпиндель получает вращение от ходового винта фрезерного станка через сменные шестерни гитары, пару конических шестерен 12, промежуточный вал 15, цилиндрические шестерни 3, червяк 4 и червячное колесо 5. Делительный диск при этом должен быть освобожден от стопора, а фиксатор лимба непосредственного деления выключен.

Порядок работы

Непосредственное деление

Непосредственное деление применяется при делении окружности на 2, 3, 4, б, 8, 12 и 24 части в тех случаях, когда не требуется большой точности.

При непосредственном делении необходимо:

• выключить червяк из зацепления с червячным колесом поворотом рукоятки 24 (см. рис. 3) до упора
• освободить от зацепления фиксатор лимба непосредственного деления

Поворот шпинделя осуществляется от руки вращением обрабатываемой детали или патрона. Отсчет угла поворота производится по градусной шкале, нанесенной на лимбе непосредственного деления, и по штриху на передней втулке шпинделя.

Закрепить шпиндель в требуемом положении с помощью зажима 23 (см. рис. 2).

При делении на части или грани расчет производить по формуле

N = 360°/a(1)

где n — число частей или граней; а

a — угол поворота шпинделя.

Простое деление

Простое деление окружности на равные и неравные части производится при неподвижном делительном диске с помощью рукоятки с фиксатором. Величина поворота рукоятки отсчитывается по отверстиям на делительном диске и фиксируется стержнем фиксатора.

Дифференциальное деление

Деление окружности на число частей свыше 42, не кратное числу отверстий на делительном диске, можно производить дифференциальным методом, сущность которого заключается в том, что угол поворота шпинделя определяется величиной поворота рукоятки с фиксатором относительно делительного диска и величиной поворота диска, получающего вращение от шпинделя через сменные шестерни гитары.

Гитара устанавливается на цилиндрический хвостовик, на котором она может быть повернута и закреплена в требуемом положении. Для установки сменных шестерен гитара укомплектована передвижными пальцами и переходными втулками. Для передачи вращения сменным шестерням в задний конус шпинделя вставляется оправка, на цилиндрическую шейку которой устанавливается сменная шестерня.

До начала работы следует поворотом рукоятки проверить плавность вращения всех установленных шестерен.

При выполнении дифференциального деления стопор делительного диска должен быть выключен.

Порядок настройки при дифференциальном делении такой же, как и при простом делении.

Дифференциальное деление возможно только при горизонтальном положении шпинделя.

Фрезерование спиральных канавок

Фрезерование спиральных канавок производится при продольном перемещении стола фрезерного станка и одновременном вращении детали, закрепленной в делительной головке, относительно своей оси. Для согласованного вращения детали с продольным перемещением стола устанавливается гитара с набором сменных шестерен, которые передают вращение от ходового винта станка шпинделю делительной головки.
