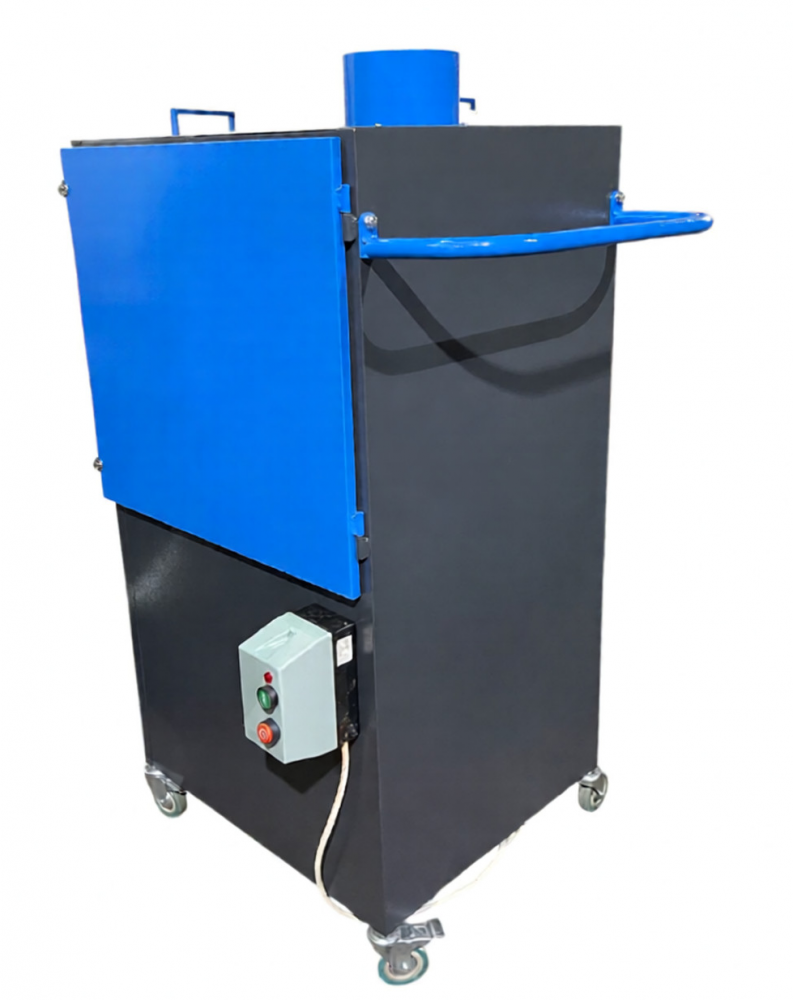

Фильтровентиляционная установка ФВУ-03-04

Фильтровентиляционная установка ФВУ-03-04 предназначена для улавливания и очистки воздуха от сварочного аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при проведении сварочных работ. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Благодаря наличию в конструкции колесных опор установка ФВУ-03-04 легко перемещается и устанавливается в местах проведения сварочных работ.

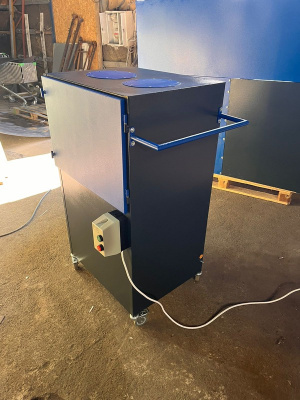

Фильтровентиляционная установка ФВУ-03-04 дополнительно может комплектоваться одним или двумя поворотно-вытяжными устройствами моделей ПВУ, ПВУ-02-02, ПВУ-02-03 или фланцами ФЛ, которые крепятся к верхней обшивке установки, что позволяет использовать установку как для двух, так и для одного рабочего места. В случае, когда используется только одно ПВУ, второй фланец для подключения ПВУ закрывается заглушкой с резиновым уплотнением.

Фильтровентиляционная установка ФВУ-03-04 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, вентилятора, фильтрующих кассет.


Воздушно-газовая смесь, удаляемая из зоны сварки через ПВУ или фланец, проходит через искрогаситель, через фильтр грубой очистки, фильтр тонкой очистки, угольный фильтр, вентилятор и уже в очищенном состоянии выбрасывается через пазы, выполненные в задней стенке установки. По мере загрязнения фильтрующие элементы установки подлежат замене.

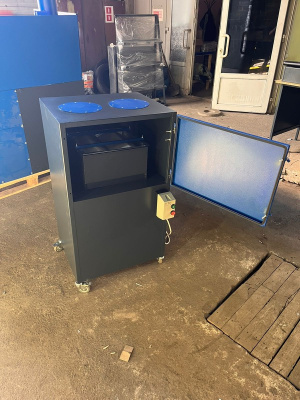

С лицевой стороны фильтровентиляционная установка ФВУ-03-04 оборудована дверью для обслуживания фильтров, которая жестко фиксируется специальными прижимными ручками. Дверь примыкает к каркасу через уплотнитель, обеспечивающий герметичность установки.

Фильтровентиляционная установка ФВУ-03-04 перемещается на четырех колесных опорах при помощи рукоятки, расположенной на каркасе, что позволяет организовать работу установки в необходимом месте проведения сварочных работ.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети. Включение, выключение вентилятора установки производится с помощью пульта управления.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-03-04 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.
