Шиногиб Завод ШГГ-150Н

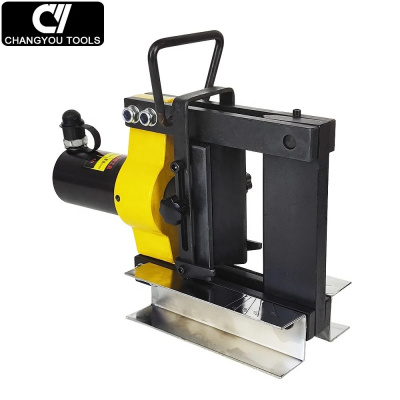

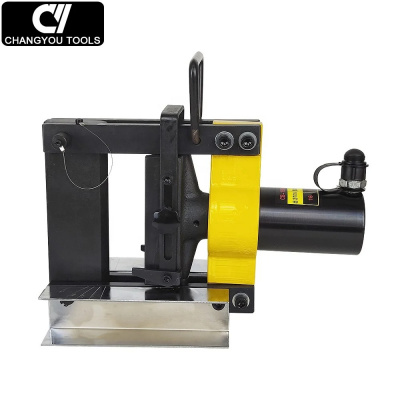

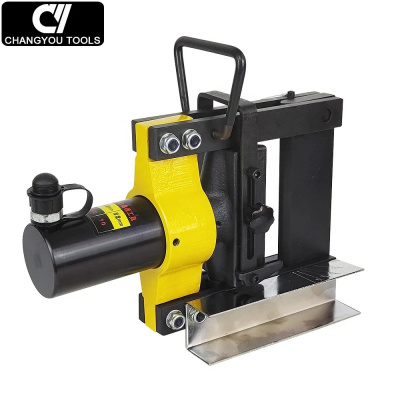

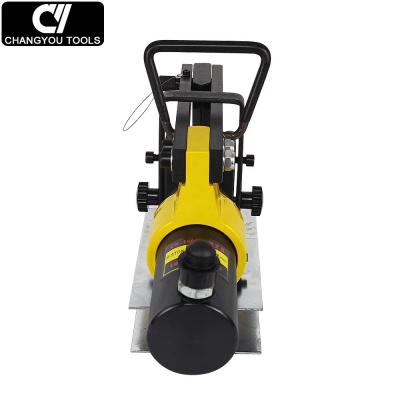

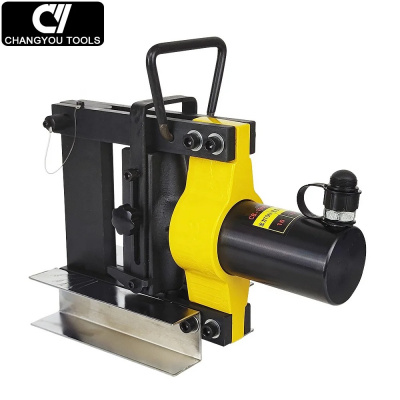

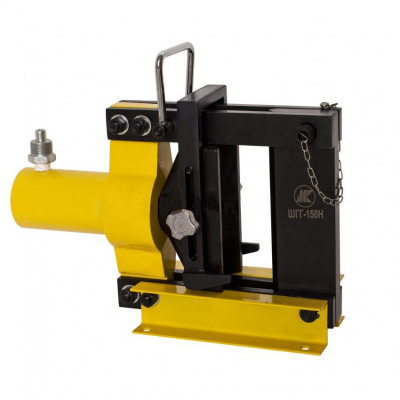

Шиногиб гидравлический ШГГ-150Н предназначен для гибки токопроводящих медных и алюминиевых шин, а также стальных полос, пластин. Шиногиб оснащен откидной рамой для быстрого извлечения электротехнической шины после гибки, откидная рама также позволяет работать с шинами сложной формы. В основании гидравлического шиногиба ШГГ-150Н выполнены четыре отверстия для закрепления на рабочем месте в горизонтальном или вертикальном положении. На направляющих шиногиба нанесена лазерная разметка углов гиба шины / полосы. У шиногиба есть подвижный упор для настройки его под работу с шинами определенной ширины. В верхней части шиногиба установлена откидная рукоятка для переноса.

Шиногибы ШГГ-125Н-Р, ШГГ-150Н и ШГГ-200Н поставляются без гидравлического насоса!
В качестве привода шиногиба можно использовать ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одностороннего действия с ручным или электромагнитным управлением.

2. УСТРОЙСТВО ГИДРАВЛИЧЕСКОГО ШИНОГИБА ШГГ-150Н

Гидравлический шиногиб состоит из основания с откидной рамой, гидроцилиндра с гибочным шаблоном и упором для настройки ширины полосы. Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700бар. С шиногибом возможно использовать гидравлический насос или маслостанцию одинарного действия с давлением до 70 МПа.

3. ПРИНЦИП РАБОТЫ

1. Подключите рукав высокого давления с БРС к шиногибу и к гидравлическому насосу / маслостанции. Если ответная часть БРС на шиногибе не соответствует БРС на РВД ручного насоса или маслостанции, то потребуется ее заменить.
2. Проверьте работу шиногиба на холостом ходу, затем сбросьте давление в системе.
3. После возврата штока отрегулируйте упор по вертикали так, чтобы изгибаемая шина / полоса / пластина находилась по центру рабочего пространства максимально близко к оси штока цидроцилиндра, для избежания перекоса гибочного шаблона. Если ширина изгибаемой шины больше 130мм, то следует убрать упор выкрутив винты с обеих сторон гибочного шаблона. Произведите гиб шины на требуемый угол, сбросьте давление в системе.
