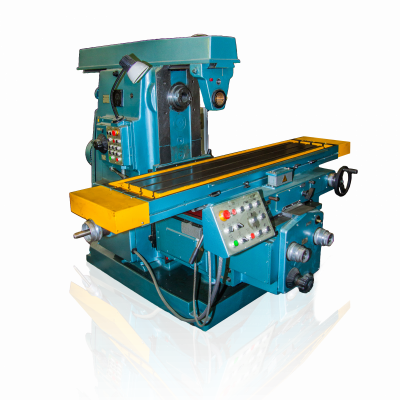

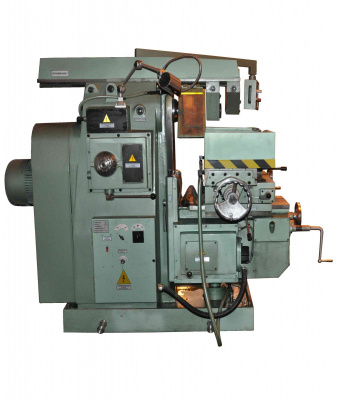

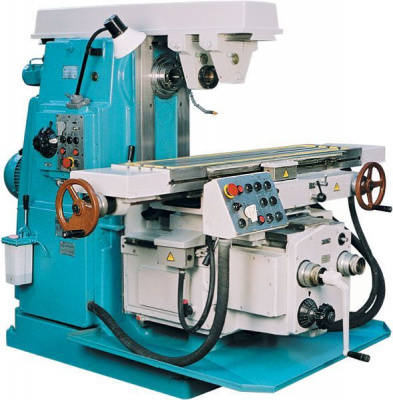

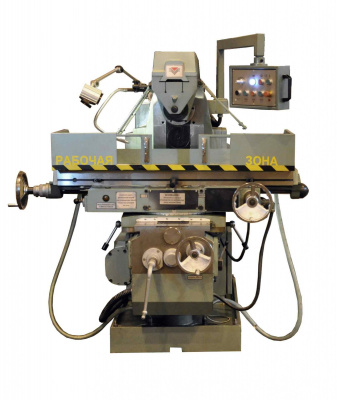

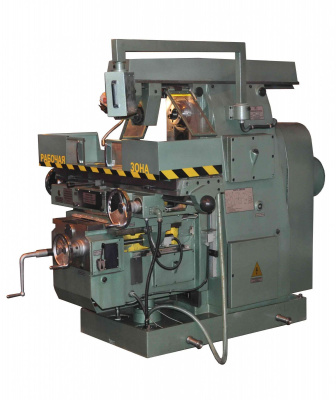

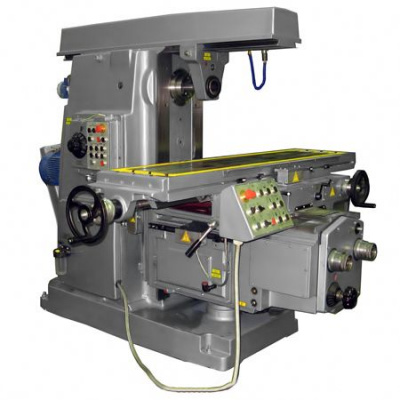

Горизонтально-фрезерный станок ЗФС 6Т82Г

Горизонтально-фрезерный станок 6Т82Г - оборудование фрезерной группы, которое используется для работы фасонными, цилиндрическими, торцевыми, концевыми и другими типами фрез.

Функциональные возможности

Горизонтально-фрезерный станок 6Т82Г (металлообрабатывающий) предназначен для обработки следующих типов деталей:

• горизонтальных и вертикальных плоскостей;
• углов;
• рамок;
• пазов;
• спиралей;
• зубчатых колес;
• пресс-форм;
• штампов;
• любых других заготовок из сплавов различной твердости, чугуна и стали.

Важно отметить, что конструкция и мощность горизонтально-фрезерного станка 6Т82Г дают возможность за один проход проводить фрезерование широких горизонтальных плоскостей набором фрез на горизонтальной оправке.

Функционал станка позволяет применять автоматические циклы операций в 3-х координатных плоскостях.

Конструктивные особенности

Наибольшее значение имеют следующие конструктивные особенности горизонтально-фрезерного станка 6Т82Г:

• механизированная фиксация рабочего инструмента в шпиндельном узле;
• торможение шпинделя электромагнитной муфтой;
• защита от перегрузок привода подач (предохранительная муфта);
• устройство для настройки величины зазора винтовой пары в механизме продольной подачи;
• >высокая жесткость конструкции горизонтально-фрезерного станка 6Т82Г, позволяющая добиться значительной точности работ;
• высокая максимальная мощность привода и управляемая в широком диапазоне частота вращения шпинделя;
• регулируемая скорость подачи стола.

Дополнительное оборудование

Функциональные возможности горизонтально-фрезерного станка 6Т82Г можно расширить за счет дополнительного оборудования:

• круглого поворотного стола с редуктором мех.привода 7204-0023-01;
• долбежной головки ПИ695;
• универсальной делительной головки УДГ-Н-160 или УДГ-Д-250;
• фрезерной головки накладной ПИ73005;
• станочных тисков 7200-0220-02.

• дублированное управление кнопочно-рукояточпого типа (спереди и с левой стороны станка)
• пуск и останов шпинделя и включение быстрых ходов станка при помощи кнопок
• управление движениями стола от рукояток, направление поворота которых совпадает с направлением движения стола
• изменение скоростей и подач с помощью однорукояточных выборочных механизмов, позволяющих получать любую скорость или подачу поповоротом лимба без прохождения промежуточных ступеней
• торможение постоянным током

Габаритные размеры рабочего пространства фрезерного станка 6Т82Г

Чертеж рабочего пространства фрезерного станка 6Т82Г

Присоединительные базы фрезерного станка 6Т82Г

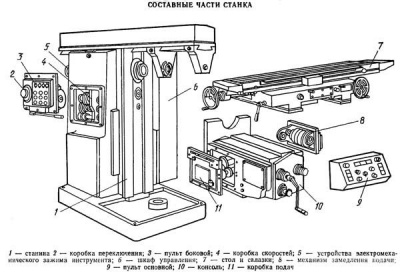

Состав и конструкция фрезерного станка 6Т82Г

Состав и конструкция фрезерного станка 6Т82Г

Перечень составных частей фрезерного станка 6Т82Г-1

1. станина - 6T82Г-1.10
2. коробка переключения - 6P82.5
3. пульт боковой - 6Т82Г-1.85
4. коробка скоростей - 6Т82Г-1.30
5. устройства электромеханического зажима инструмента - 6P13К.93-06
6. шкаф управления - 6T82Г-1.81
7. стол и салазки - 6Т82Г-1.70 (6T82-1.70)
8. механизм замедления подачи - 6T82Г-1.41
9. пульт основной - 6Т82Г-1.84
10. консоль - 6Т82Г-1.60
11. коробка подач - 6Т82Г-1.40

Расположение органов управления фрезерным станком 6Т82Г

Расположение органов управления фрезерным станком 6Т82Г

Расположение органов управления фрезерным станком 6Т82Г. Скачать в увеличенном масштабе

Перечень органов управления фрезерным станком 6Т82Г

1. Указатель скоростей шпинделя
2. Кнопка "Толчок шпинделя"
3. Переключатель "Зажим-отжим инструмента"
4. Кнопка "Перемещение стола вперед, влево, вверх"
5. Переключатель выбора направления перемещения стола
6. Кнопка "Перемещение стола назад, вправо, вниз"
7. Кнопка "Стоп перемещения стола"
8. Кнопка "Замедленная подача"
9. Кнопка "Быстрое перемещение стола" (дублирующая)
10. Кнопка "Стоп" аварийная
11. Кнопка "Стоп шпинделя" (дублирующая)
12. Рукоятка переключения скоростей шпинделя
13. Кнопка "Пуск шпинделя" (дублирующая)
14. Ручное перемещение хобота
15. Зажим серег
16. Зажимы салазок
17. Клавиша "Перемещение стола влево"
18. Клавиша "Перемещение стола вправо"
19. Клавиша "Стоп продольного перемещение стола"
20. Зажимы стола
21. Переключатель включения режима работы стола "Ручной - механический"
22. Маховик ручного продольного перемещения стола
23. Кнопка "Пуск шпинделя"
24. Кольцо-нониус
25. Лимб механизма поперечных перемещений стола
26. Ручное поперечное перемещение стола
27. Кнопка "Стоп" аварийная
28. Ручное вертикальное перемещение стола
29. Переключатель выбора режима работы станка
30. Грибок переключения подач
31. Кнопка "Стоп шпинделя"
32. Переключатель "Замедленная подача"
33. Кнопка "Быстрое перемещение стала"
34. Клавиш "Стоп вертикального перемещения стола"
35. Клавиша "Перемещение стола вниз"
36. Клавиша "Перемещение стола вверх"
37. Маховик ручного продольного перемещения стола (дублирующий)
38. Клавиша "Стоп поперечного перемещения стола"
39. Клавиша "Перемещение стола вперед"
40. Клавиша "Перемещение стола назад"
41. Зажим хобота
42. Вводной выключатель
43. Переключатель направления вращения шпинделя "Влево-вправо"
44. Переключатель насоса охлаждения "Включено-выключено"
45. Переключатель выбора автоматических циклов по рамке
46. Переключатель выбора автоматических циклов стола
47. Зажим консоли
48. Зажимы поворотных салазок
49. Рукоятка ручного вертикального и поперечного перемещений стола, (съемная)

Кинематическая схема фрезерного станка 6Т82Г

Привод подач осуществляется от отдельного фланцевого электродвигателя, смонтированного в консоли. Рабочие подачи настраиваются с помощью переключаемых зубчатых колес коробки подач, состоящих из двух трехвенцовых блоков и одного передвижного зубчатого колеса с кулачковой муфтой. На последнем валу коробки в кинематической цепи рабочих подач предусмотрена шариковая пружинная регулируемая муфта, предохраняющая механизм подач от перегрузок.

С последнего вала коробки подач движение передается в консоль. Затем через ряд цилиндрических и конических зубчатых колес, смонтированных в консоли и салазках, путем включения соответствующей кулачковой муфты приводится во вращение один из трех ходовых винтов, и таким образом осуществляются продольная, поперечная или вертикальная подачи.

Переключаемые зубчатые колеса коробки подач позволяют при разных зацеплениях получить 18 различных подач.

Кинематическая цепь для ускоренных (установочных) перемещений стола, салазок и консоли выполняется путем передачи движения от двигателя через паразитные зубчатые колеса непосредственно на зубчатое колесо фрикциона быстрого хода, смонтированного на последнем валу коробки подач.

Указанный фрикцион сблокирован с муфтой рабочих подач, тем самым устраняются случаи их одновременного включения.

Cхема электрическая фрезерного станка 6Т82Г

Установочный чертеж фрезерного станка 6Т82Г
