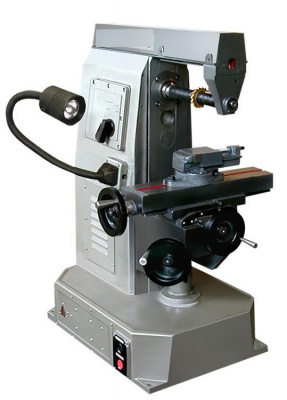

Горизонтально-фрезерный станок Завод НГФ-110-Ш4

Горизонтально-фрезерный станок НГФ-110-Ш4 - металлообрабатывающий фрезерный станок, предназначенный для проведения фрезеровки горизонтальных поверхностей, пазов и других форм заготовок.

Характеристики и особенности модели

Горизонтально-фрезерный станок НГФ-110-Ш4 соответствует классу точности "Н", что позволяет использовать его в производстве, в образовательных учреждениях общего или специального профиля, при проведении ремонтных работ.

Горизонтально-фрезерный станок НГФ-110-Ш4 используется для работы следующими типами фрез:

• торцевыми;
• угловыми;
• дисковыми;
• концевыми;
• фасонными.

Литая чугунная станина (стойка) трапецеидального сечения обеспечивает жесткость станка.

Обозначение фрезерного станка НГФ-110Ш4. Буквы и цифры означают:

• Н - настольный станок;
• Г - горизонтальный станок;
• Ф - фрезерный станок;
• 110 - наибольший диаметр фрез, применяемых на станке (мм);
• Ш - школьный;
• 1, 2, 3, 4 - модель станка.

НГФ-110Ш4 Габариты рабочего пространства фрезерного станка

Габариты рабочего пространства фрезерного станка НГФ-110ш4

Эскиз хобота с серьгой горизонтально-фрезерного станка НГФ-110

1. хобот
2. серьга
3. гайка
4. втулка серьги
5. гайка

Стойка в верхней части имеет направляющие типа «ласточкин хвост», в которых установлен хобот 1. Хобот можно перемещать по направляющим вручную. Зажим хобота на направляющих осуществляется клином, который при завертывании винта затягивается и закрепляет хобот на стойке.

В переднем конце хобота установлена серьга 2. Серьга на хоботе стягивается гайкой 5. Перестановка серьги с одного станка на другой в связи с индивидуальной подгонкой не допускается.

Бронзовый подшипник-втулка серьги 4 имеет коническую наружную поверхность и два продольных разреза, за счет которых гайкой 3 регулируется зазор в подшипнике.

Перед началом работы необходимо смазать маслом И-30А внутреннюю полость втулки серьги.

Регулировка зазора определяется по нагреву втулки серьги (при обкатке в течение одного часа при максимальной частоте вращения шпинделя нагрев втулки не должен превышать 50—60° С, при достаточно обильной смазке).

Оправка предназначена для крепления цилиндрических дисковых и других фрез.

Фрезы крепятся на оправке с помощью установочных колец и гайки.

Для обеспечения жесткости режущего инструмента свободный конец оправки устанавливается в опору серьги. Серьга закрепляется на хоботе.

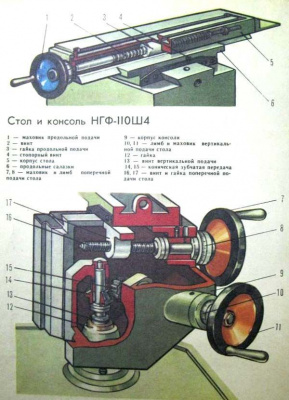

НГФ-110 Посадочные и присоединительные базы фрезерного станка. Стол с салазками

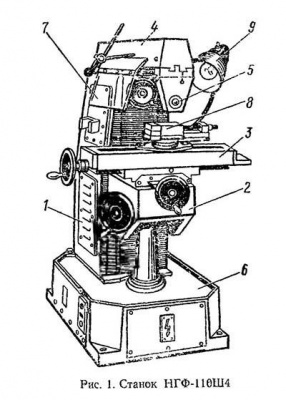

НГФ-110 Расположение составных частей на станке

Расположение составных частей на станке НГФ-110ш4

Перечень составных частей фрезерного станка

1. стойка с коробкой скоростей
2. консоль
3. стол с салазками
4. хобот с серьгой
5. оправка
6. плита с электроаппаратурой
7. экран защитный
8. тиски
9. светильник местного освещения

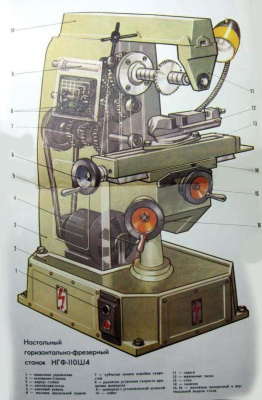

НГФ-110 Расположение органов управления станком

Расположение органов управления станком НГФ-110

Перечень органов управления фрезерным станком НГФ-110

1. рукоятка, переключения частот вращения шпинделя
2. рукоятка, переключения частот вращения шпинделя
3. маховичок продольной подачи
4. маховичок поперечной подачи
5. маховичок вертикальной подачи
6. кнопочный пост управления

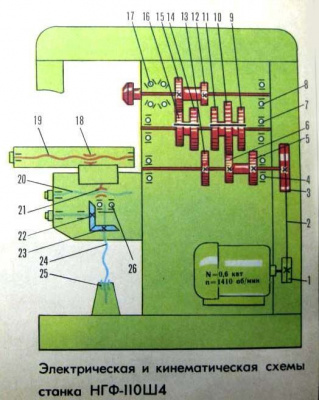

Схема электрическая фрезерного станка НГФ-110

Электрическая схема фрезерного станка НГФ-110ш4

К электрооборудованию относятся: трехфазный короткозамкнутый асинхронный электродвигатель, установленный в нижнем отсеке стойки, и установленные в изолированных нишах плиты станка (поз. 6 рис. 1) магнитный пускатель, трансформатор, клеммные колодки, предохранителя, выключатели, кнопочный пост управления, тепловое реле.

На станке установлен светильник местного освещения
