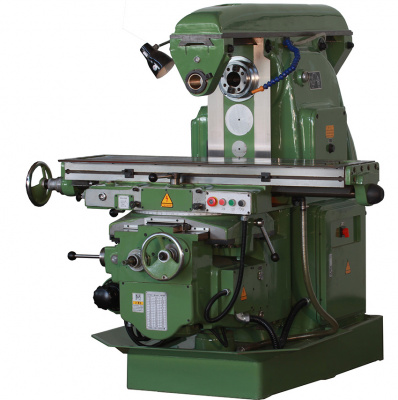

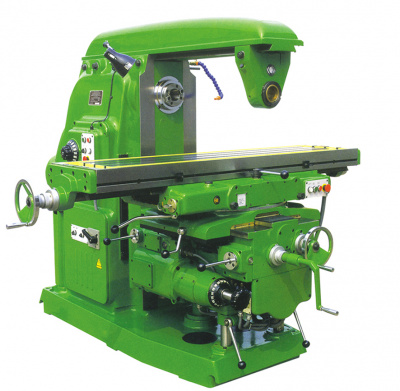

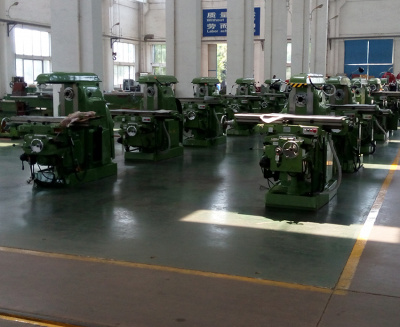

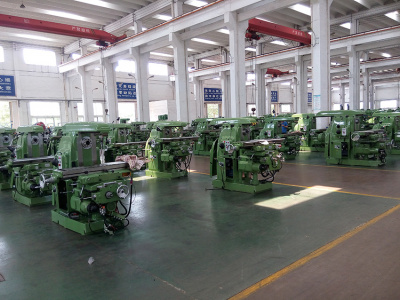

Горизонтально-фрезерный станок Stalex X6140
Горизонтально фрезерный станок DMTG X6140 относится к семейству консольных фрезерных станков. Консоль это важный узел станка, на который крепится рабочий стол, имеющий функцию поворота относительно вертикальной оси на 45° по часовой и против хода часовой стрелки, что позволяет с применением универсальной делительной головки нарезать винтовые и червячные профили на деталях. Главным отличием консольных станков является то, что при обработке детали продольное, поперечное, вертикальное движение обеспечивается при помощи автоматической или ручной подачей стола и консоли. Консоль конструктивно несет на себе все исполнительные механизмы автоматических и механических (вручную вращением от штурвальчика) приводов перемещений по трем осям, что обуславливает высокие требования по жесткости к конструкции консоли.
Шпиндель на таких станках расположен горизонтально и приводится во вращение посредством передачи крутящего момента от электродвигателя через коробку скоростей (18 ступеней скоростей), которая в свою очередь находится в станине станка. Шпиндель полой конструкции имеет возможность крепления по конусу непосредственно фрезы или фрезерной оправки. Оправка с фрезами на станке поддерживается с использованием специальных подвесок, которые имеют возможность перемещаться по хоботу станка X6140. Хобот, в свою очередь имеет возможность перемещаться по горизонтальным направляющим.
Для продольного, вертикального и поперечного перемещения стола по направляющим используется пара винт – гайка особо точного изготовления. Современные методы закалки и шлифовки зубьев шестерен делают работу станка более комфортной и бесшумной. На станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей фрезами. С этой же целью при «жестком» фрезеровании хобот соединяют с консолью с помощью специальных металлических поддержек. Станок изготовлен с соблюдением международных стандартов и правил безопасной работы. Станок незаменим на производстве, связанным с мелкосерийным и опытном выпуском машиностроительной продукции.
Фрезерный станок X6140 оснащен устройством цифровой индикации (УЦИ), на которое поступает информация о положении обрабатываемой детали относительно режущего инструмента от оптических линеек, установленных по трем условным осям обработки детали.
|
Размеры рабочего стола, мм
|
400 x 1700 |
|
Частота вращения шпинделя, об/мин
|
30-1500 |
|
Быстрый ход по оси X, м/мин
|
2300 |
|
Быстрый ход по оси Y, м/мин
|
2300 |
|
Быстрый ход по оси Z, м/мин
|
770 |
|
Ширина Т-образных пазов, мм
|
3/18/90 |
|
Угол поворота стола, °
|
±45 |
|
Макс. перемещение стола, мм
|
900(880)/315(300)350(330) |
|
Количество подач стола
|
18 |
|
Количество скоростей шпинделя
|
18 |
|
Расст-е от оси шпинделя до раб. пов-ти стола, мм
|
30-380 |
|
Конус шпинделя по ГОСТ 30064-93
|
ISO50 7:24 |
|
Потребляемая мощность, кВт
|
11 |
|
Габаритные размеры, мм
|
2556х2159х1770 |
|
Масса, кг
|
3800 |
| Зажимная тяга | |
| Оправки для горизонтального фрезерования | 2 шт. |
| Тиски фрезерные, ширина губок 160 мм | |
| Переходник ISO50/MT4 | |
| Оправка фрезерная ISO50 Ø40мм | |
| Масленка | |
| Фундаментные болты М20х500 мм | 4 шт. |
| Лампа местного освещения | |
| Инструмент для обслуживания | |
|
Выносной пульт с УЦИ по трем осям |
