Фильтровентиляционная установка ФВУ-01

Фильтровентиляционная установка ФВУ-01 предназначена для улавливания мелкодисперсной пыли и очистки воздуха (класс очистки M5) при проведении шлифовальных, зачистных и других работ.

Фильтровентиляционная установка ФВУ-01 может использоваться для удаления абразивной мелкой пыли, образующейся в результате резки металла на абразивно-отрезных станках.

Для удаления вредных веществ из зоны выполнения работ фильтровентиляционная установка ФВУ-01 оборудована вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы в радиусе 2 м от установки. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Благодаря наличию в конструкции колесных опор установка ФВУ-01 легко перемещается и устанавливается в местах проведения зачистных работ.

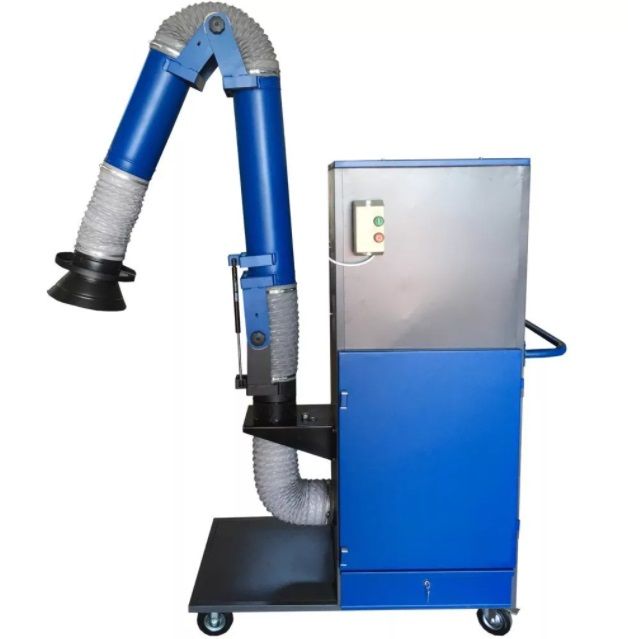

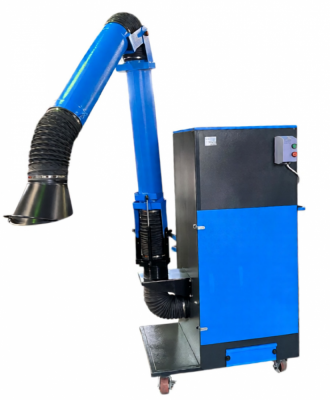

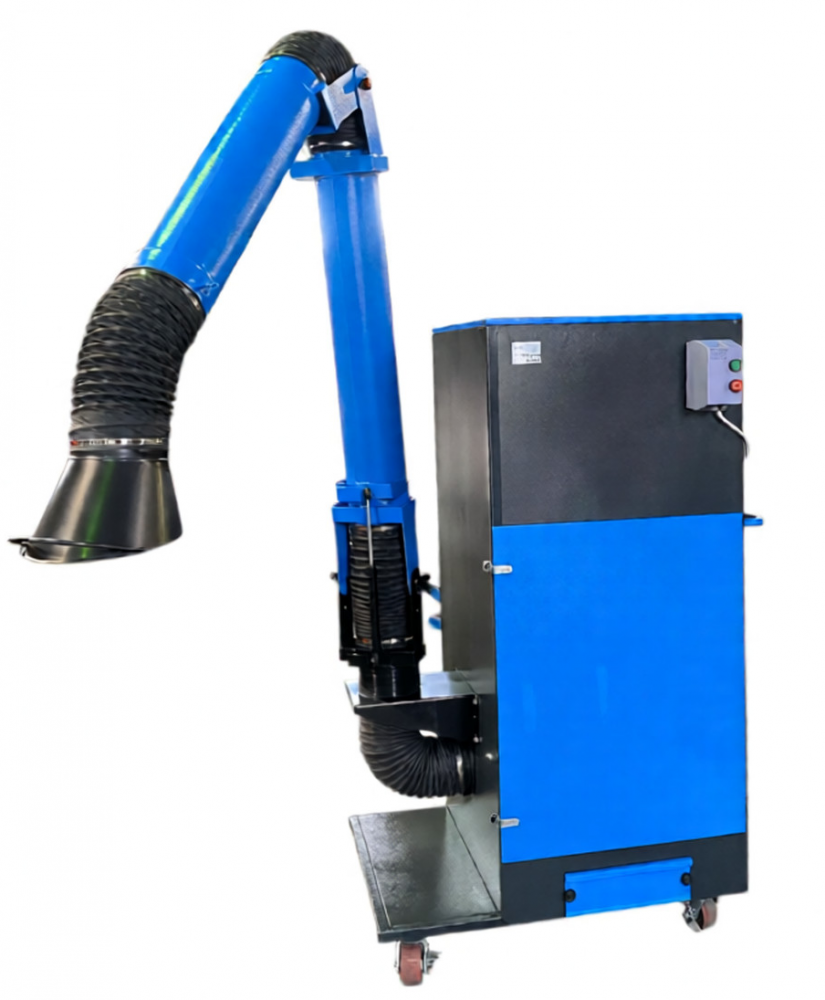

Фильтровентиляционная установка ФВУ-01 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, подъемно-поворотного вытяжного устройства, вентилятора, карманного фильтра, фильтрующих кассет.

Фильтровентиляционная установка ФВУ-01 имеет двухступенчатую систему очистки. На первом этапе фильтруемый воздух из зоны работ попадает на плоский кассетный фильтр, производящий грубую очистку, а следующим этапом проходит фильтрацию через карманный фильтр. Кроме фильтров на входе в подъемно-поворотное вытяжное устройство и выходе из него, перед фильтрами применяются сетчатые искрогасители, обеспечивающие дополнительную очистку от крупных частиц забранной из зоны работ воздушной смеси.

В нижней части фильтровентиляционной установки ФВУ-01 предусмотрен поддон, в котором собираются крупные частицы процесса зачистки. При необходимости или по мере загрязнения необходимо производить очистку поддона от мусора.

С лицевой стороны фильтровентиляционная установка ФВУ-01 оборудована дверью для обслуживания фильтров, которая жестко фиксируется специальными прижимными ручками. Фильтры установлены в специальные направляющие, которые обеспечивают жесткую их фиксацию в корпусе установки. Фильтрующие элементы подлежат замене по мере их загрязнения.

Все открывающиеся элементы установки (дверь, поддон) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.

Выброс отфильтрованного воздуха происходит через выходной патрубок со встроенной распределительной решеткой, установленной в верхней части установки.

Фильтровентиляционная установка ФВУ-01 перемещается на четырех колесных опорах при помощи рукоятки, расположенной на каркасе, что позволяет организовать работу установки в необходимом месте проведения зачистных работ.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Установленное подъемно-поворотное вытяжное устройство позволяет производить забор мелкодисперсной пыли из зоны проведения зачистных работ в радиусе 2 м от установки. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-01 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.
