Фильтровентиляционная установка ФВУ-03

Фильтровентиляционная установка ФВУ-03 предназначена для улавливания и очистки воздуха от сварочного аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при проведении сварочных работ.

Для удаления вредных веществ из зоны выполнения работ фильтровентиляционная установка ФВУ-03 оборудована вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы в радиусе 2,5 м от установки. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

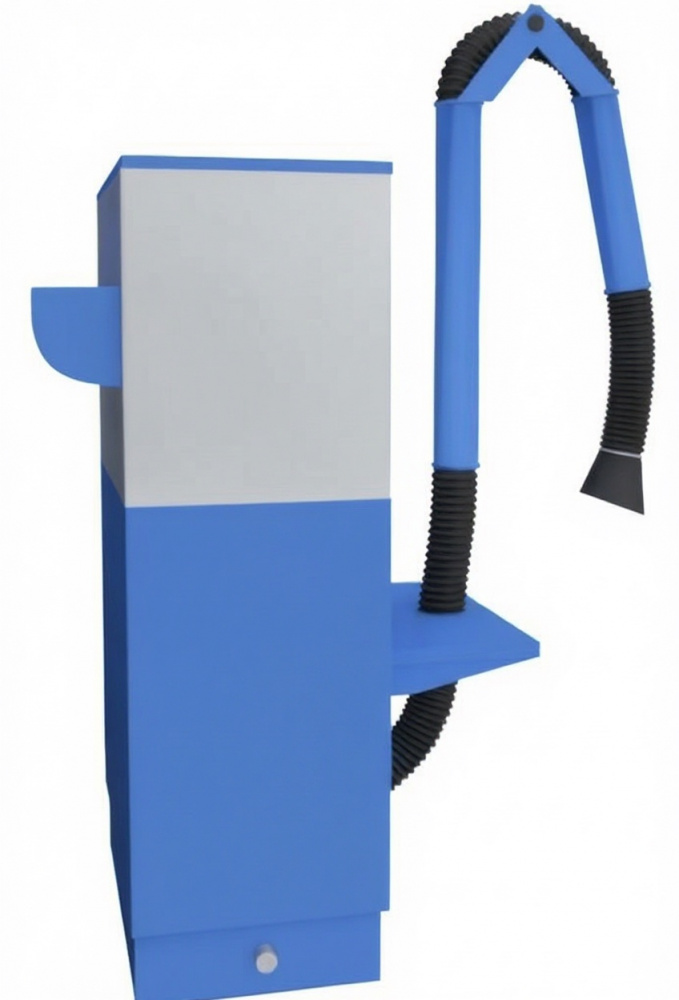

Фильтровентиляционная установка ФВУ-03 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, подъемно-поворотного вытяжного устройства, вентилятора, фильтрующих кассет.


Воздушно-газовая смесь, удаляемая из зоны сварки через ПВУ, проходит через воздуховод и искрогаситель, через фильтр грубой очистки, фильтр тонкой очистки, угольный фильтр, вентилятор и уже в очищенном состоянии выбрасывается через выходной патрубок со встроенной распределительной решеткой, установленный в верхней части установки. По мере загрязнения фильтрующие элементы установки подлежат замене.

В нижней части фильтровентиляционной установки ФВУ-03 предусмотрен поддон, в котором собираются крупные частицы процесса очистки. При необходимости, по мере загрязнения, необходимо производить очистку поддона от мусора.

С лицевой стороны фильтровентиляционная установка ФВУ-03 оборудована дверью для обслуживания фильтров, которая жестко фиксируется специальными прижимными ручками. Все открывающиеся элементы установки (дверь, поддон) примыкают к каркасу через уплотнитель, обеспечивающий герметичность установки.

Фильтровентиляционная установка ФВУ-03 крепится на стену помещения с помощью четырех кронштейнов, расположенных на задней стенке установки.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети. Включение, выключение вентилятора установки производится с помощью выносного пульта управления.

Установленное поворотно-вытяжное устройство позволяет производить забор сварочного аэрозоля и пыли из зоны проведения сварочных работ в радиусе 2,5 м от установки. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-03 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.
