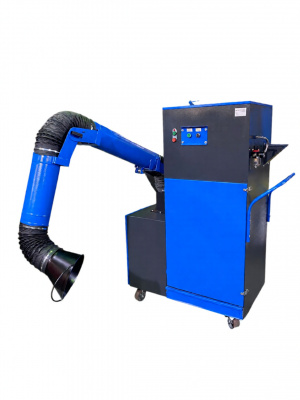

Фильтровентиляционная установка ФВУ-02

Фильтровентиляционная установка ФВУ-02 предназначена для улавливания и очистки воздуха от сварочного аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при проведении сварочных работ.

Для удаления вредных веществ фильтровентиляционная установка ФВУ-02 оборудована вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы в радиусе 2 м от установки. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Вентиляционная система данной модели фильтровентиляционной установки оборудована встроенным фильтром с системой самоочистки.

Благодаря наличию в конструкции колесных опор установка ФВУ-02 легко перемещается и устанавливается в местах проведения работ.

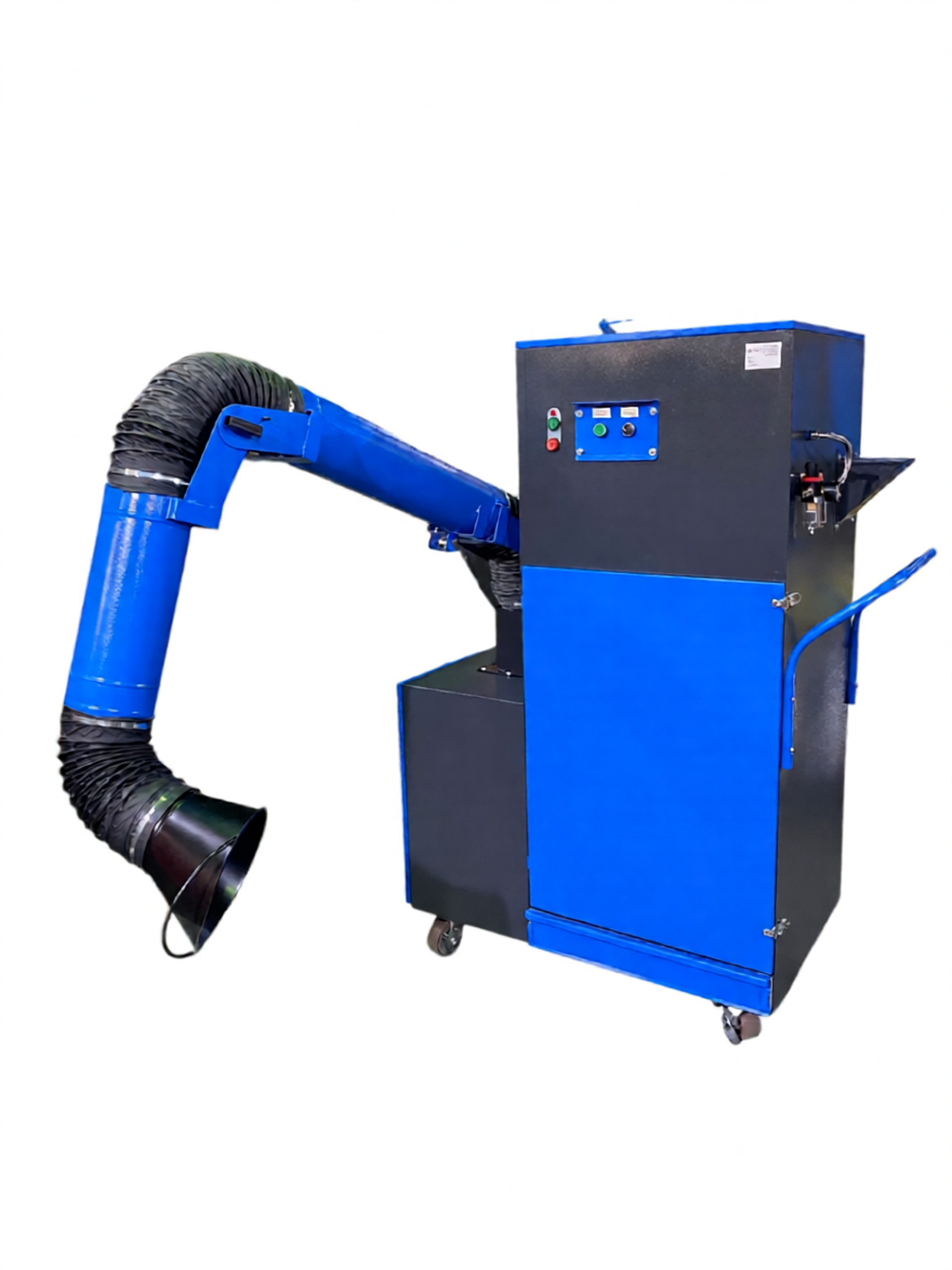

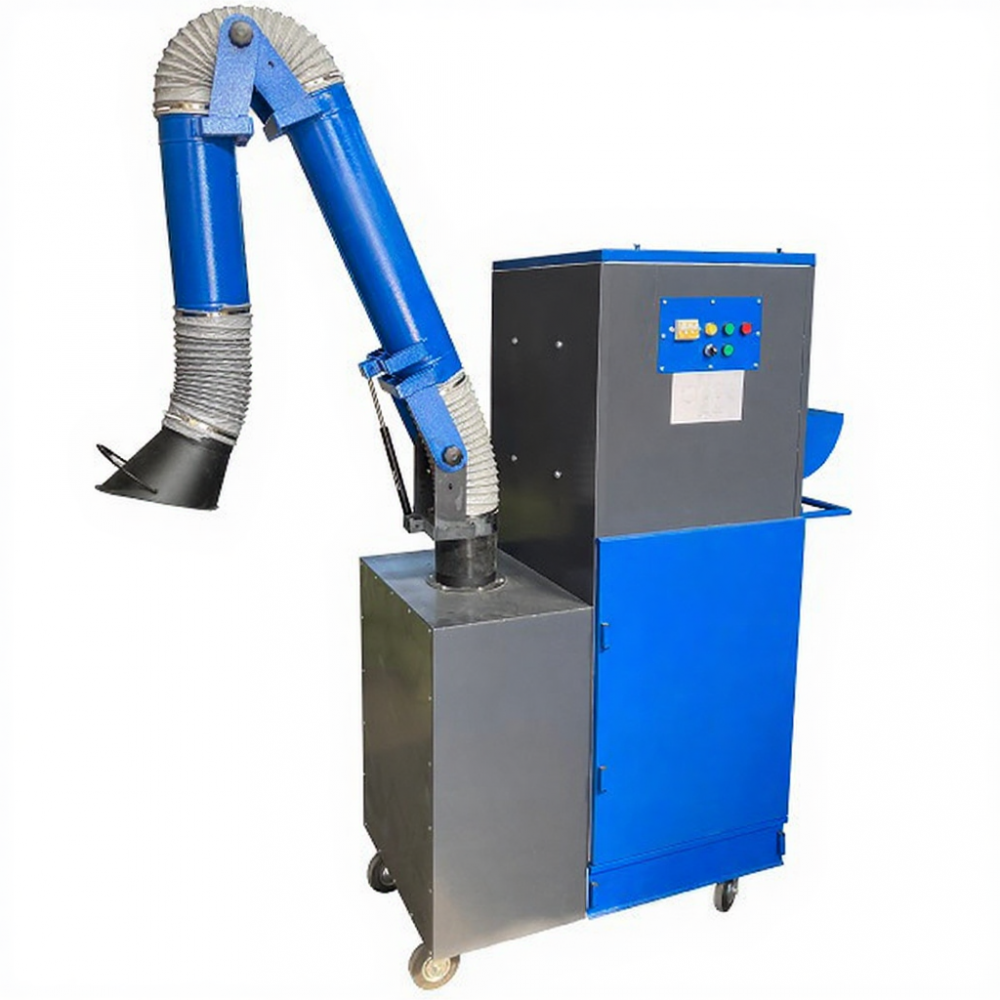

Фильтровентиляционная установка ФВУ-02 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, подъемно-поворотного вытяжного устройства, вентилятора, фильтрующей кассеты.

Воздушно-газовая смесь, удаляемая из зоны сварки через ПВУ, проходит через искрогаситель, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через выходной патрубок со встроенной распределительной решеткой, установленной в верхней части установки.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от интенсивности эксплуатации установки. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм.

С лицевой стороны фильтровентиляционная установка ФВУ-02 оборудована дверью для обслуживания фильтра, которая жестко фиксируется специальными прижимными ручками. Все открывающиеся элементы установки (дверь, пылесборник) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.

Фильтровентиляционная установка ФВУ-02 перемещается на четырех колесных опорах при помощи рукоятки, расположенной на каркасе, что позволяет организовать работу установки в необходимом месте проведения сварочных работ.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Установленное подъемно-поворотное вытяжное устройство позволяет производить забор мелкодисперсной пыли из зоны проведения сварочных работ в радиусе 2 м от установки. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-02 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.
