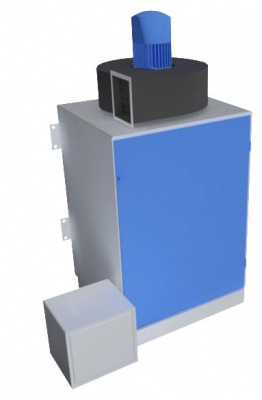

Фильтровентиляционная установка ФВУ-02-02 исп.2

Фильтровентиляционная установка ФВУ-02-02 исп.2 предназначена для улавливания и очистки воздуха от аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при плазменной и лазерной резке конструкционных и углеродистых сталей.

Фильтровентиляционная установка ФВУ-02-02 исп.2 дополнительно может комплектоваться одним или двумя подъемно-вытяжными устройствами ПВУ-04, ПВУ-04-02 или фланцами ФЛ, которые крепятся ко дну установки, что позволяет использовать установку ФВУ-02-02 исп.2 как для двух, так и для одного рабочего места. Использование фланцев ФЛ позволяет подключать установку непосредственно к вытяжной системе рабочего места с помощью гибкого шланга. В случае, когда используется только одно ПВУ или фланец ФЛ, второй фланец для подключения к установке закрывается заглушкой с резиновым уплотнением.

Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Вентиляционная система данной модели фильтровентиляционной установки оборудована встроенным фильтром с системой самоочистки.

Пневматическая система очистки фильтрующей кассеты установки выполнена с использованием современной высокотехнологичной пневмоаппаратуры, что обеспечивает высокую надежность системы и облегчает обслуживание изделия.

Фильтровентиляционная установка ФВУ-02-02 исп.2 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, подъемно-поворотного вытяжного устройства, вентилятора, фильтрующей кассеты, электрощитка.

Воздушно-газовая смесь, удаляемая из рабочей зоны через ПВУ или фланец, проходит через искрогаситель, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через выходной патрубок вентилятора, установленного в верхней части установки.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены клапаны. Управление системой очистки осуществляется в автоматическом режиме. Пыль после встряхивания фильтрующей кассеты ссыпается в поддон, расположенный в нижней части установки.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением 4 атм.

С лицевой стороны фильтровентиляционная установка ФВУ-02-02 исп.2 оборудована дверью для обслуживания фильтра, которая жестко фиксируется специальными прижимными ручками. Все открывающиеся элементы установки (дверь, поддон) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.

Фильтровентиляционная установка ФВУ-02-02 исп.2 крепится к стене с помощью четырех кронштейнов, установленных на задней стенке изделия. Установка оборудована выносным электрическим щитком, который также крепится к стене здания в удобном для работы месте.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-02-02 исп.2 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.
